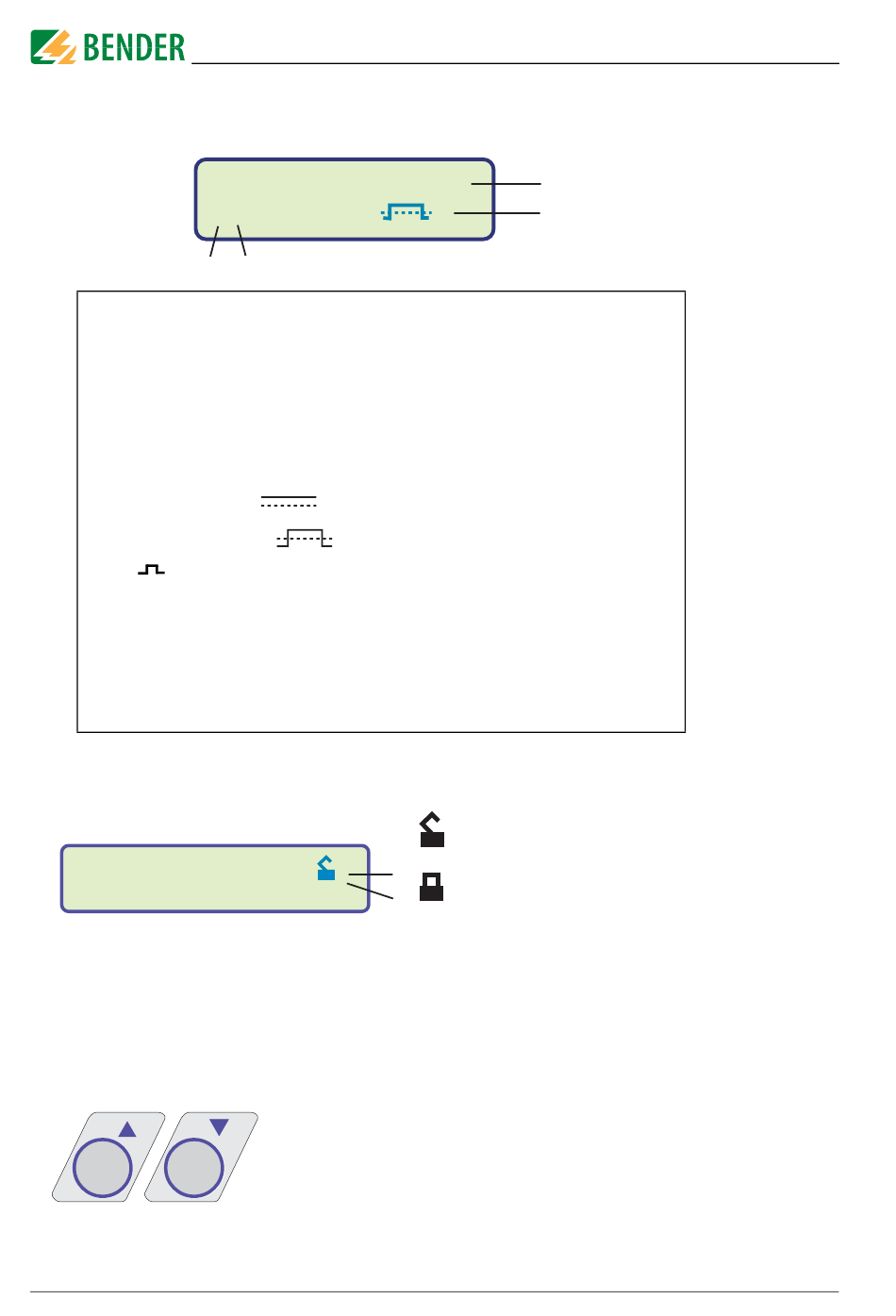

5.1.1 Ecran en mode standard

1 Affichage du niveau d´isolement en kΩ
Information supplémentaire relative au niveau d´isolement :
„+" = Défaut sur L+
2
„–" = Défaut sur L–
„s" = une nouvelle mesure vient de commencer
Procédé de mesure :
(IR1570, DC:
3
(IR1575, AMP:
= Polarité de l´impulsion du courant injecté (AMP, IR1575)
Messages :
- Défaut Isolement
4 - Liaison réseau ?
- Liaison PE?
- Défaut interne x

5.1.2 Affichage sous le mode menu

1. EXIT
2. ISO SETUP

5.1.3 Touches de commande

Les touches de fonction sont dotées d´une double fonction. Outre la fonction de base
indiquée sur la surface ronde, toutes les touches permettent de naviguer dans le menu.
TEST RESET
22
I s o l a t i o n
W
R s = 0 1 1 k
1 2
)
)
La touche TEST permet de lancer l´autotest de
l´A-ISOMETER®.
La touche RESET permet d´acquitter les messages de
défaut d´isolement mémorisés dans l´A-ISOMETER®.
F e h l e r
4
3
Modification paramètre est
autorisée
Modification paramètre est
bloquée,
Déblocage par entrée du mot de
passe
Commande et paramétrage
