Sommaire des Matières pour SEFRAM 95
- Page 1 Testeur de câbles informatiques SEFRAM 95 Manuel d’utilisation M9095F00...
-
Page 2: Caractéristiques
émis à un bout et ce qui est reçu à l’autre bout, le test des câbles déjà installés est possible et facile. Le SEFRAM 95 permet de tester les erreurs de câblage, les court-circuits et les circuits ouverts. Caractéristiques - conçu pour les câbles RJ45/RJ11, réseaux... -
Page 3: Face Avant

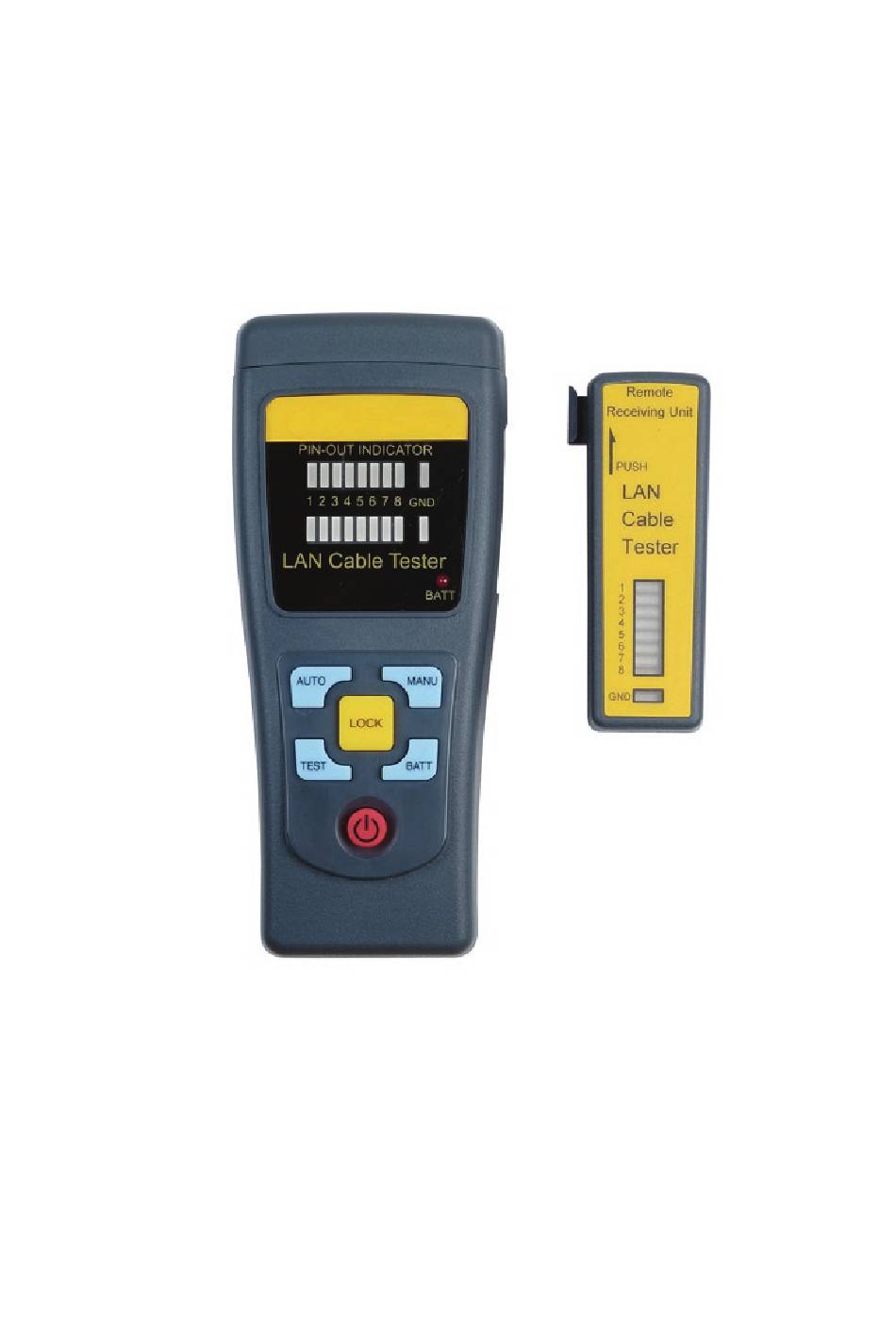

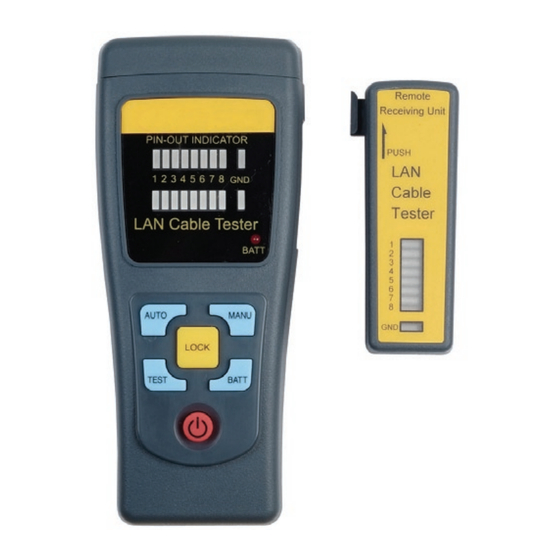

Face avant (1) Connecteur RJ45 (émetteur). (2) Connecteur RJ45 (récepteur). (3) Indicateur LED coté source. (4) Indicateur LED coté récepteur. (5) Touche balayage AUTO. (6) Touche pour test manuel. (7) Touche M/A. (8) Touche test de la pile. (9) Touche verrouillage (Lock). (10) Touche pour balayage manuel. -
Page 4: Spécifications
Spécifications Affichage Température 0°C à 40°C d’utilisation Température de -10°C à +70°C (pile enlevée) stockage Alimentation 1 pile 9V (6F22) Dimensions Module principal : 132 x 55 x 39 mm Module déporté: 74 x 30 x 25 mm Masse Module principal: 148 g Module déporté: 33 g Livré... -
Page 5: Mise En Oeuvre
Mise en oeuvre Test avec bouclage sur le module principal Brancher le câble à tester sur le module principal sur les connecteurs RJ-45 marqué IN et OUT. Mettre en marche en appuyant sur " " ; ainsi le processus de balayage automatique débute. Appuyer sur Manu pour passer en mode manuel et sur TEST pour faire défiler les tests des broches. - Page 6 - 5 -...
-
Page 7: Résultats De Test
Résultats de test - 6 -... - Page 8 Ne pas utiliser de solvant. Si vous n’utilisez pas votre testeur pendant plus de de 2 mois, il est recommandé d’enlever la pile. SEFRAM 32, rue Edouard Martel BP 55 F42009 – SAINT-ETIENNE Cedex 2 France Tel : 0825 56 50 50 (0.15€ttc/mn)
- Page 9 Testeur de câbles informatiques LAN CABLE TESTER SEFRAM 95 INSTRUCTION MANUAL Manuel d’utilisation M9095F00...
- Page 10 INTRODUCTION The Lan cable tester is a newly designed tool that can easily test the correct pin configuration of the RJ45/RJ11 modular cables, 10/100 base-T cable and Token Ring cable etc. By comparing one transmitting end and the corresponding receiving end, the Lan cable tester also can test installed cable far away by using the remote receiving unit.
-
Page 11: Instrument Layout
INSTRUMENT LAYOUT (14) (13) (12) (11) (15) (10) (16) (1) RJ45 jack of sourcing end. (2) RJ45 jack of receiving end. (3) LED indicator of sourcing end. (4) LED indicator of receiving end. (5) Auto scan control button. (6) Test button for manual wire test. (7) Power ON/OFF control button. - Page 12 SPECIFICATIONS Display Operating 0°C~40°C Temperature Power Source 9V (6F22,006P) battery x1 Dimensions Master unit 132(L)x 55(W)x 39(D)mm Remote receiving unit 74(L)x 30(W)x 25(D)mm Weight Master unit: 148 g Remote receiving unit: 33 g Accessories Instruction manual Pouch Battery - 3 -...
- Page 13 OPERATION Loopback test Plug one end of the testing cable into the RJ-45 jack of sourcing end on the master unit and another end of the testing cable into the RJ-45 jack of receiving end on the master unit. Press the " "...
- Page 14 Receiving Sourcing end (IN) end (OUT) Loopback Test Remote Test Wall Plate Patch Panel - 5 -...
-
Page 15: Test Result
TEST RESULT - 6 -... - Page 16 Periodically wipe the case deterged with a damp cloth; do not use abrasives or solvents. If the meter is not to be used for periods of longer than 60 days, remove the battery and store them separately. SEFRAM 32, rue Edouard Martel BP 55 F42009 – SAINT-ETIENNE Cedex 2...
