Adaptateurs

Température ambiante
40
Le capteur peut être monté à l' a ide d' a daptateurs correspondants selon DIN EN 545 (adaptateurs
double bride) également dans une conduite de diamètre supérieur. L' a ugmentation de la vitesse
d' é coulement ainsi obtenue améliore la précision en cas de produits très lents.

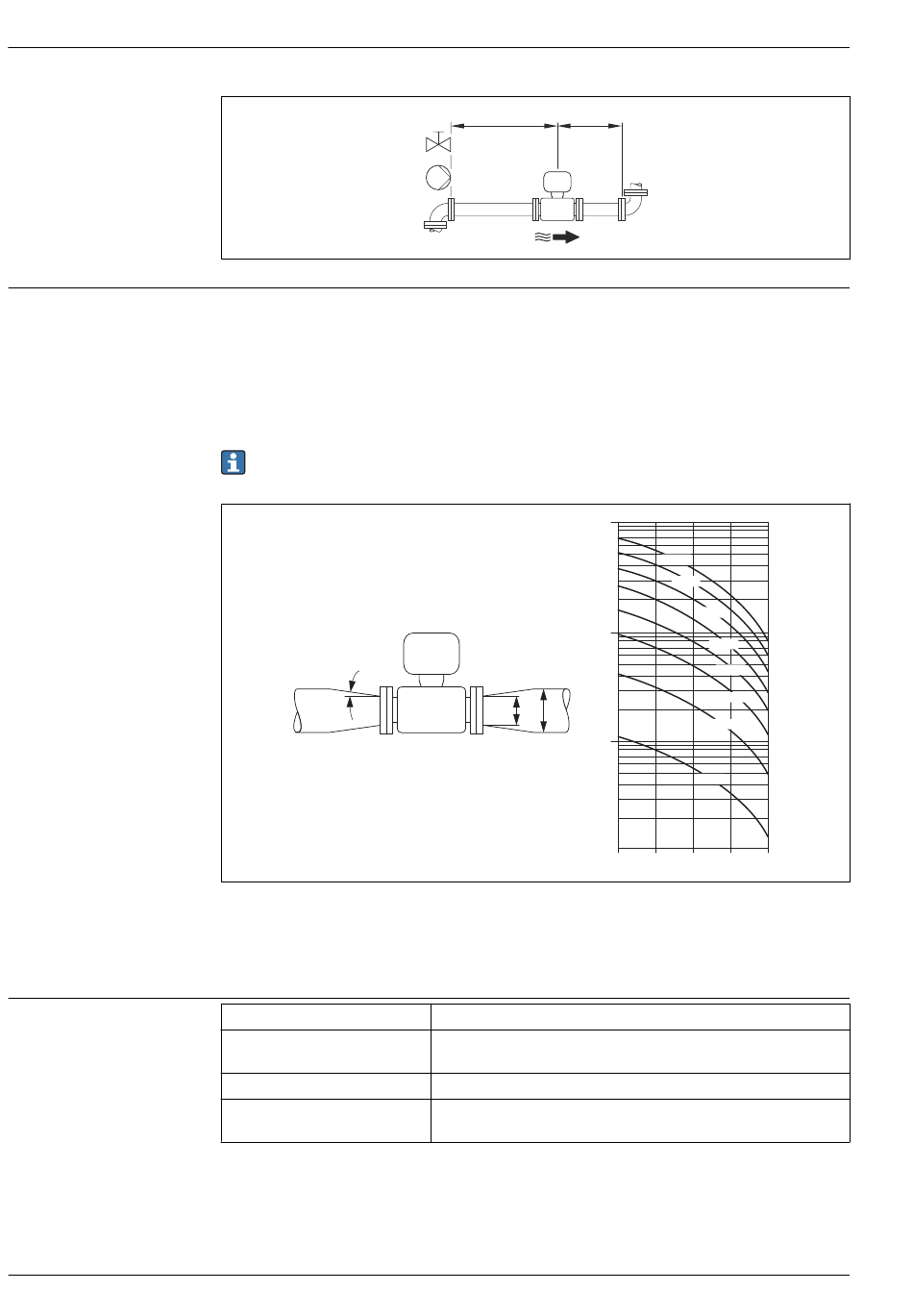

Le nomogramme représenté permet d' é tablir la perte de charge générée par les convergents et
divergents :
• Déterminer le rapport de diamètres d/D.
• Lire dans le nomogramme la perte de charge en fonction de la vitesse d' é coulement (après la
restriction) et du rapport d/D.
Le nomogramme est valable seulement pour les liquides ayant une viscosité semblable à celle
de l' e au.
max. 8°

Environnement

Transmetteur
Afficheur local
Capteur
Revêtement du tube de mesure
En cas d' u tilisation en extérieur :
• Monter l' a ppareil de mesure à un endroit ombragé.
• Eviter un rayonnement solaire direct, notamment dans les régions climatiques chaudes.
• Eviter une exposition directe aux conditions climatiques.
5 × DN 2 × DN
≥ ≥
[mbar] 100
10
d D
1
d / D 0.5
–40...+60 °C (–40...+140 °F)
–20...+60 °C (–4...+140 °F), en dehors de la gamme de température la
lisibilité de l' a ffichage local peut être compromise.
Matériau raccord process, acier au carbone : –10...+60 °C (+14...+140 °F)
Ne pas dépasser par excès ou par défaut la gamme de température
admissible pour le revêtement du tube de mesure.
Proline Promag E 100
8 m/s
7 m/s
6 m/s
5 m/s
4 m/s
3 m/s
2 m/s
1 m/s
0.6 0.7 0.8 0.9
