D
E
V
L
B
Mesure le dégagement vertical
depuis cette surface
Mesure le dégagement horizontale
depuis cette surface.
Descriptions de dimensions
A
Dégagement au dessus du sol, véranda, porche, patio ou balcon
- minimum 12 po. (30 cm) *
B. Dégagement à une fenêtre ou une porte qui peut être ouverte -
10 000 Btu ou moins, minimum 6 po. (15 cm), 10 000-50 000 Btu ,
minimum 9 po. (23 cm), 50 000 Btu ou plus, minimum 12 po. (30 cm) *
C. Dégagement à une fenêtre fermée de façon permanente - minimum
12 po. (30 cm) - recommandé pour empêcher la condensation d'air
sur la fenêtre.
D. Dégagement vertical entre un espace ventilé en surplomb et la
sortie d'évacuation, située au-dessous, sur une largeur de 2 pieds
(60 cm) de l'axe central de la sortie **
E. Dégagement à partir d'un espace non-ventilé en surplomb **
F. Dégagement à partir d'un coin extérieur - minimum 6 po. (15 cm)
G. Dégagement à partir d'un coin intérieur - minimum 6 po. (15 cm)
H. Ne pas installer au-dessus d'un compteur/régulateur situé à une
distance horizontale de 3 pi. (90) de l'axe central du régulateur
(Canada seulement).
I.
Dégagement à partir de la sortie d'air vicié du régulateur - minimum
3 pi. (91cm) aux États-Unis et 6 pi. (1.8 m) au Canada *
J. Dégagement à partir d'une entrée d'air non mécanisée de l'immeuble
ou d'une entrée d'air comburant de tout autre appareil - minimum
9 po. (23 cm) aux États-Unis et 12in. (30 cm) au Canada. *
K
Dégagement à partir d'une entrée d'air mécanisée - minimum 3 pi.
(90 cm) aux États-Unis et 6 pi. (1.8 m) au Canada *
L. Dégagement au-dessus d'un trottoir pavé ou d'une entrée pavée
pour véhicules situés sur un lieu public.- minimum 7 pi. (2,1 m)
Une sortie d'évacuation ne doit pas être installée directement
au-dessus d'un trottoir pavé ou d'une entrée pavée pour véhicules
situés entre deux résidences familiales pour l'utilisation des deux
habitations.
M. Dégagement sous une véranda, un porche, un patio ou un balcon
- minimum 12 po. (30 cm) *.On recommande 30 po. (76 cm) pour
du vinyle ou du plastique.
Permis uniquement si la véranda, le porche, la terrasse surélevée
ou le balcon est entièrement ouvert sur un minimum de 2 côtés
sous le plancher. *
N Dégagement vertical entre deux capuchons horizontaux - minimum
12 po. (30 cm)

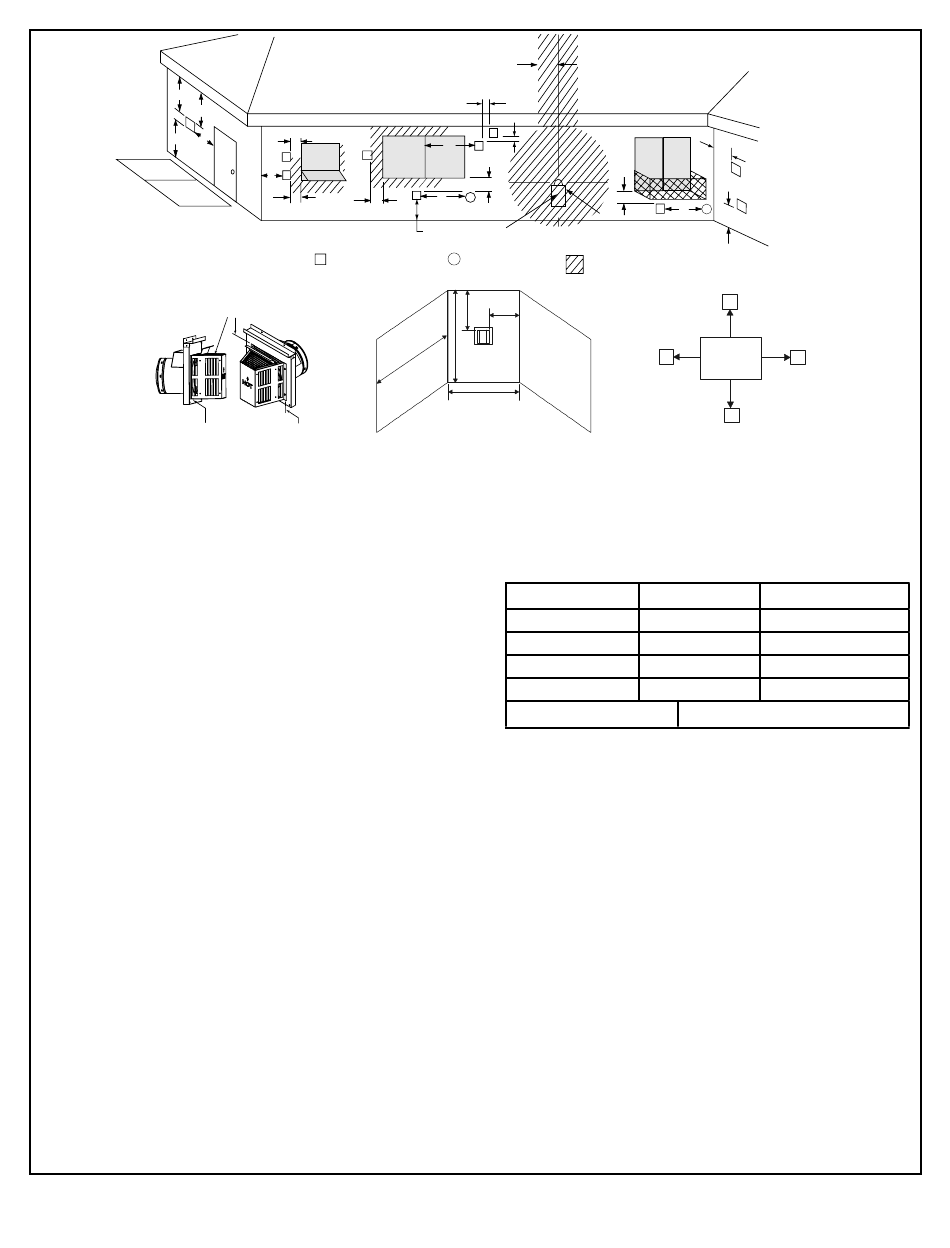

Schéma 4.4 Dégagements minimum aux capuchons
ATTENTION SI LES MURS EXTÉRIEURS SONT PARÉS DE VINYLE, IL EST RECOMMANDÉ D'INSTALLER UN KIT DE
PROTECTION DU VINYLE.
12
C
B
Fixé
Fixé
V
V
Fixé
Fixé
Ouvrable
Ouvrable
Fermé
Fermé
Fermé
Fermé
F
V
V
J
B
B
A
V CAPUCHON
CAPUCHON
T
Dégagement alcôve
Heatilator • Novus DV • 4031-117FR • 06/26
H
O
N
V
V
B
X
M
I
COMPTEUR DE GAS
COMPTEUR DE GAS
X
BOUCHE
BOUCHE
ZONE DE RESTRICTION
ZONE DE RESTRICTION
(DÉBOUCHÉ INTERDIT)
(DÉBOUCHÉ INTERDIT)
D'ADMISSION D'AIR
D'ADMISSION D'AIR
Q
P
V
R
S
Dégagement au compartiment électrique
O Dégagement horizontal entre deux capuchons horizontaux -
minimum 12 po. (30 cm)
P. 6 po. - Parois non en vinyle
12 po. - Parois en vinyle
Q 18 po. - Sous-face et surplomb non en vinyle
42 po. - Sous-face et surplomb en vinyle
1 capuchon
2 capuchons
3 capuchons
4 capuchons
S
= # capuchons x 3
min
R 8 pi.
U min 6 po. - Dégagement à partir des côtés d'une boîte électrique
W min 12 po. - Dégagement au-dessus d'une boîte électrique
* Comme spécifi é dans les codes d'installation CGA-B149
Notez: Les codes et règlements locaux peuvent exiger des dégagements
différents.
** Dégagement à partir d'un sous-face en vinyle - minimum 30 po. (76 cm)
Notez: L'emplacement des débouchés du conduit d'évacuation ne peut
pas nuire à l'accès à la boîte d'électricité.
AVERTISSEMENT
Aux États-Unis: Le débouché du système d'évacuation n'est peut PAS
être installé dans des porches avec grillage-moustiquaire. Vous devez
respecter les dégagements à partir des murs, surplombs et sol tels
qu'indiqués dans les instructions.
Au Canada: Le débouché du système d'évacuation n'est peut PAS
être installé dans des porches avec grillage-moustiquaire. Débouché
du système d'évacuation est permis uniquement si la porche est
entièrement ouverte sur un minimum de 2 côtés. Vous devez respecter
les dégagements à partir des murs, surplombs et sol tels qu'indiqués
dans les instructions.
Hearth & Home Technologies n'assume aucune responsabilité pour le
mauvais fonctionnement du foyer si le système d'évacuation ne répond
pas à ces exigences.
G
V
V
V
K
X
A
V
W
Compartiment
U
V
V
électrique
D*
V
S
T
min
max
3 pi.
2 x S utile
6 pi.
1 x S utile
9 pi.
2/3 x S utile
12 pi.
1/2 x S utile
T
= (2/# capuchons) x S (utile)
max
