3. Vissez le ressort arrière sur le produit.
4. Le produit est maintenant fixé dans le faux plafond.
Une autre méthode d'installation est également disponible. Veuillez nous contacter pour plus d'informations.
Câblage de communication sous-réseau
Les EC-Multi-Sensor-BLE fonctionnent sur un bus auxiliaire distinct relié au connecteur RJ-45 Subnet Port des équipements combatibles avec le sous-
réseau ECx via une liaison RJ45-RJ45.
L'EC-Multi-Sensor-BLE peut être librement combiné (reportez-vous à la fiche technique du contrôleur maître pour des informations détaillées) dans une
configuration en guirlande. Dans ce cas, un adaptateur ECx Subnet Adapter en option est requis pour établir une connexion Pass-Through.
La longueur totale maximale du bus de sous-réseau est de 100 m (328 pi) et le nombre maximal de périphériques EC-Multi-Sensor-BLE pris en charge
est de 4 pas contrôleur.
Le Guide d'utilisateur ECLYPSE fournit des informations complètes pour implémenter ce sous-réseau. Il contient des informations sur la longueur de ré-
seau et de sous-réseau, le type de câble, l'adressage, etc. Il peut être téléchargé depuis le site Distech Controls.

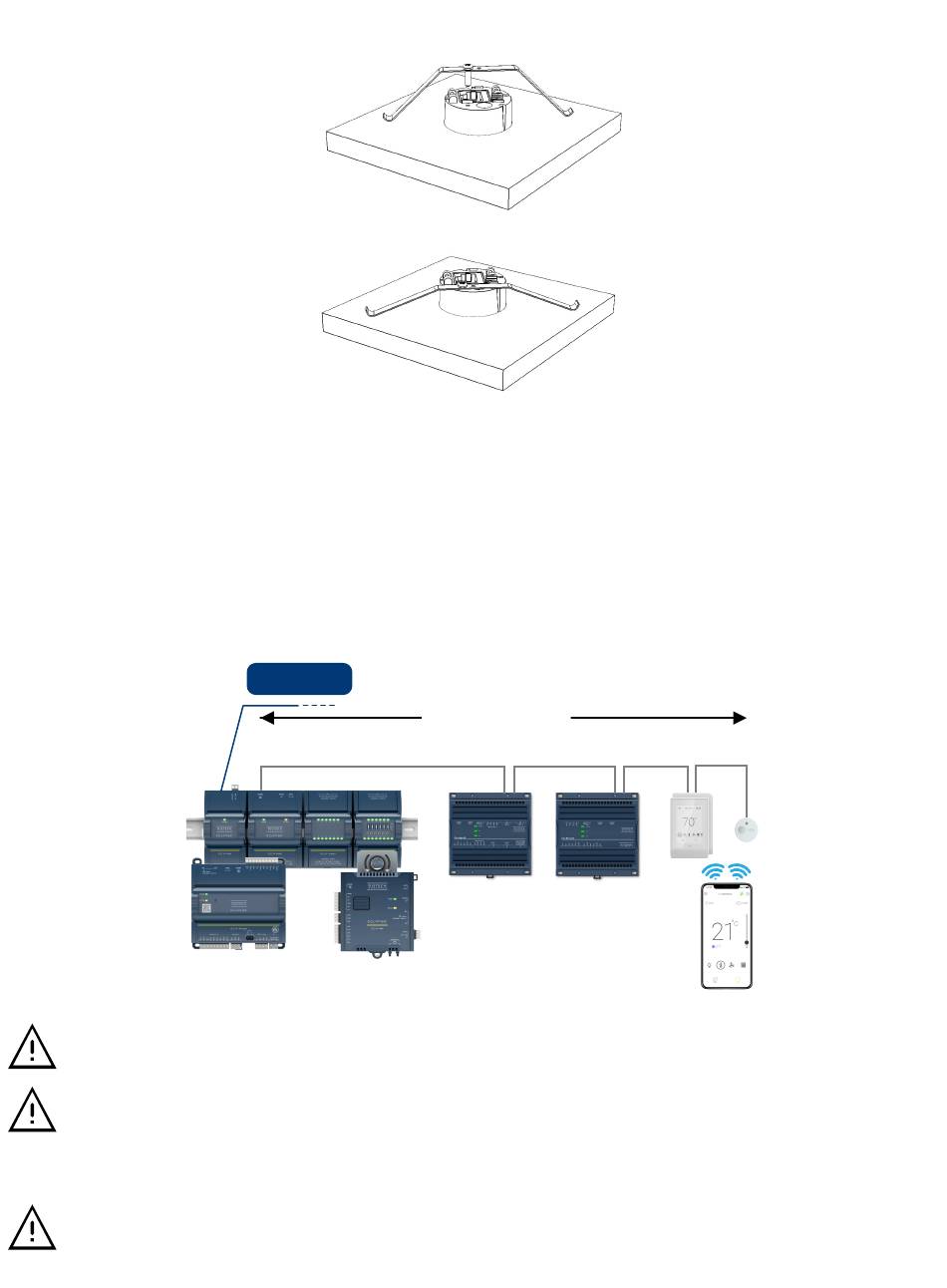

Fig. 1:
Architecture du sous-réseau ECx utilisant la technologie Bluetooth Low Energy
Le mélange d'appareils standard et d'appareils Bluetooth à faible consommation énergétique n'est pas
recommandé.
Si l'EC-Multi-Sensor-BLE n'est pas le dernier équipement sur le sous-réseau ECx, il doit être chaîné à l'aide d'un
adaptateur ECx-Subnet-Adapter. Pour ce faire, clipsez le connecteur mâle de l'ECx-Subnet-Adapter dan l'EC-
Multi-Sensor-BLEet raccordez les équipements précédent et suivant aux fiches femelles de l'adaptateur ECx-
Subnet-Adapter, un dans chaque fiche.
Si vous fabriquez votre propre cordon de raccordement, utilisez un câble de catégorie 5 serti avec des connecteurs RJ-45 selon la norme T568A ou
T568B.
Vous ne devez pas sertir un connecteur en T568A et l'autre connecteur en T568B sur le même câble.
BACnet/IP
100 m (longueur maximale)
Sous-Réseau: Cable Cat 5e avec connecteurs RJ-45
