• Les perçages d'entrées des sondes et capteurs sont symétriques
Les diamètres de perçage doivent être de :
o
13mm minimum pour les sondes ph, Redox
o
8mm minimum pour la sonde de température
7.

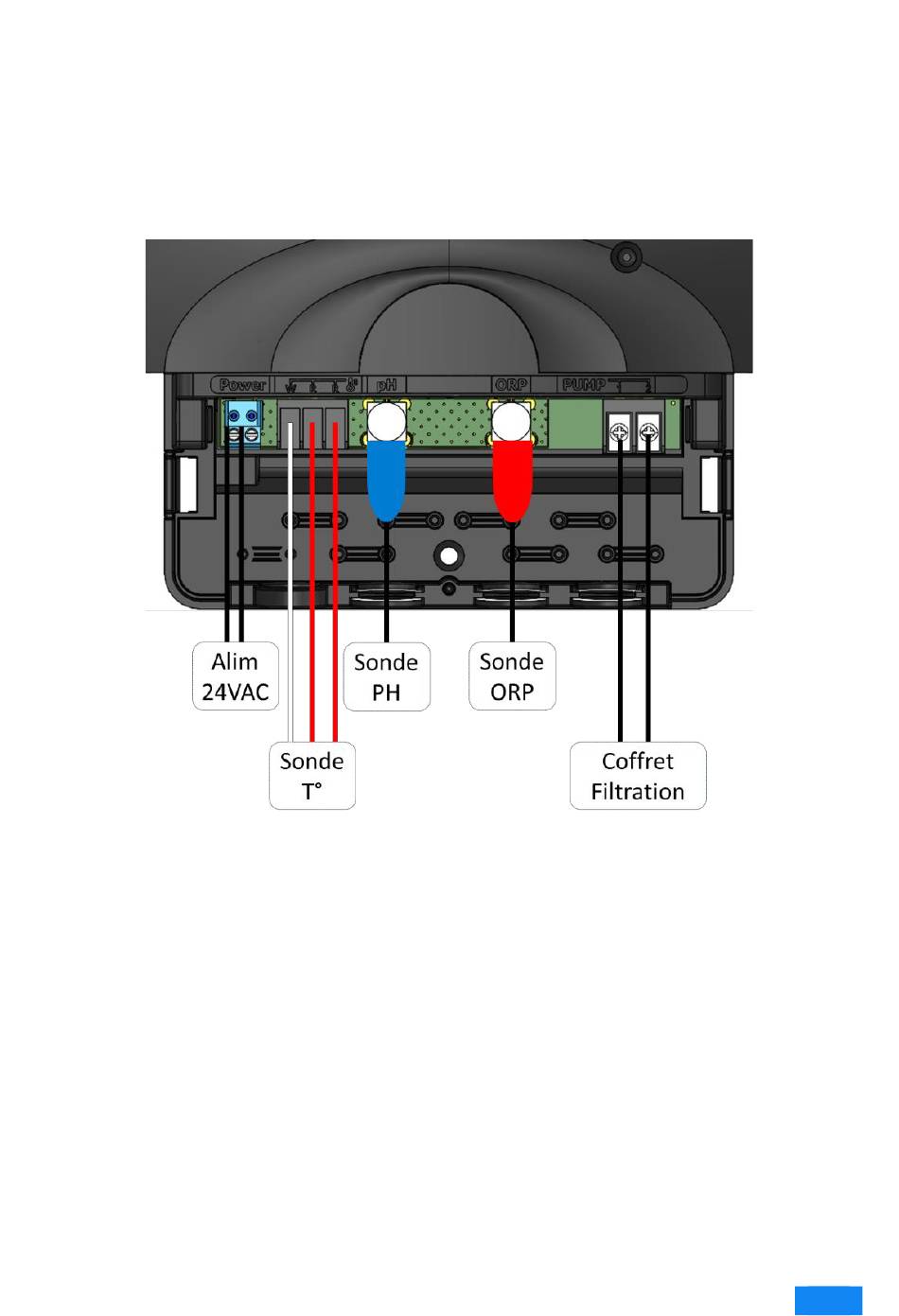

Fixer le boitier POOL BOX LT sur un mur. Raccorder son alimentation et
raccorder les sondes comme suit :
8.
Raccordement pour le pilotage de la pompe de filtration. Attention, cette
opération doit être réalisée par un professionnel habilité. Raccorder le bornier
pompe du POOL BOX LT de la manière suivante :
o
Raccorder une entrée du bornier pompe sur la phase en sortie (borne
4T2 ou 6T3) du disjoncteur magnétothermique protégeant la pompe
(attention, sortie alimentée en 230VAC)
o
Raccorder l'autre entrée de bornier pompe sur l'entrée A1 du
contacteur de pompe
o
Mettre l'horloge de filtration en position « 0 » pour laisser le POOL
BOX LT gérer la filtration
7
