5
Exemple de
raccorde
ment : Ex-
trémité 2 du
câble dans
T568B
6
1
7
8
1
9
1
2
2
1
2
3
La gaine doit être sous le
deuxième sertissage
2
1
3
Arrêtez lorsque la hauteur du
guide-fil est atteinte.

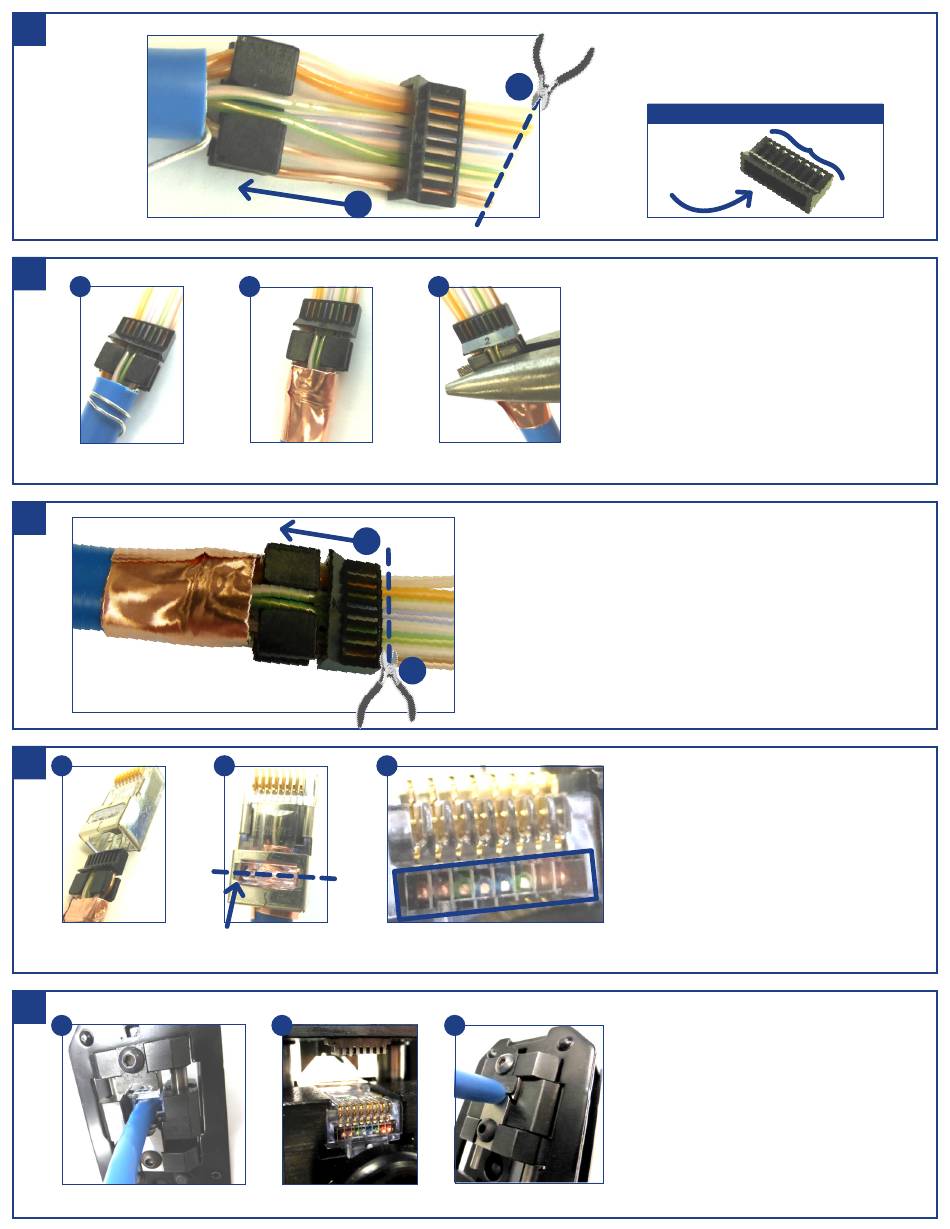

1. Faites glisser la barre de charge bien serrée contre le guide-fil.
2. Utilisez des pinces coupantes pour couper de façon uniforme les fils
au-dessus de la barre de charge.
2
3
1. Coupez les fils selon un angle de 45°.
2. Insérez les fils dans la barre de charge; les
encoches face à vous.
La barre de charge
Dessous
Insérez les
fils ici
1. Enroulez le fil de masse autour de la gaine.
2. Enroulez le ruban de cuivre sur le fil de masse.
3. Pour faciliter l'insertion dans la fiche, aplatissez
l'extrémité de la gaine en utilisant la hauteur du
guide-fil comme référence.
1. Insérez l'assemblage dans la fiche; les
encoches de la barre de charge et les lames
de la fiche face à vous.
2. Insérez l'assemblage jusqu'à ce que les fils
atteignent l'extrémité de la fiche.
3. Vérifiez que les fils sont à la fin de la fiche et
qu'ils sont dans la bonne séquence.
Optionnel : s'il y en a un, faites glisser l'embout dans
le boîtier arrière de la fiche.
1. Insérez la fiche dans l'ouverture de l'outil
de sertissage (utilisez l'outil de sertissage
recommandé; Belden CTPFC01).
2. Insérez la fiche jusqu'à ce qu'elle atteigne
l'extrémité de l'outil de sertissage.
3. Sertissez complètement la fiche jusqu'à ce
que le mécanisme de dégagement soit activé.
Retirez la fiche de l'outil de sertissage.
Encoches
