Description du matériel
3.4 Caractéristiques techniques
Tension :
Fusible :
Tension `l'interrupteur
à fonctions multiples :
Cordon d'alimentation :
Prise sur le groupe :
Charge maxi :
Classe de protection : IP 44
Puissance absorbée : 1,5 kW
Pression de service maxi :
Débit maxi : 3,0 l/min
Débit à 120 bar (12 MPa)
avec de l'eau : 2,5 l/min
Buse maxi : 0,027 pouces –
Température maxi du
produit :
Viscosité maxi :
Poids à vide : 40 kg
Volume d'huile :
hydraulique
Pression maxi des
pneumatiques :
Niveau sonore maxi :
* lieu de mesure: distance latéral au matériel 1 m, à 1,60 m du sol,
pression de fonctionnement 120 bar (12 MPa), sol réverbérant

3.5 Transport

Pousser ou tirer le groupe

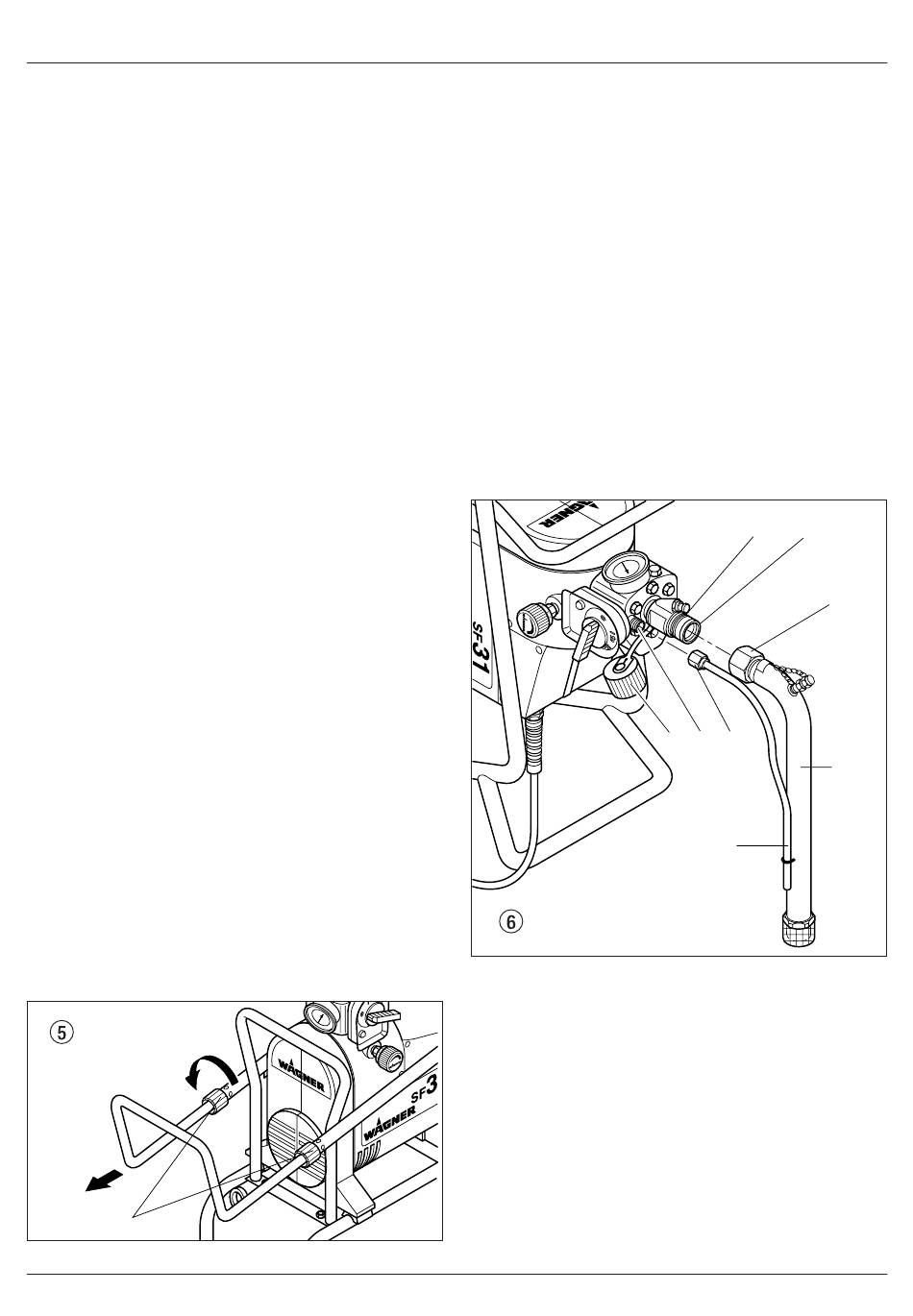

Desserrer les douilles de fixation (fig. 5, pos. 1) au timon
( L ouvert). Tirer le timon à la longueur désirée.
Serrer les douilles à la main (R fermé).
1
54
Super Finish Super Finish
27 31
230 Volt~, 50 Hz
16 A lent
24 V
6 m, 3 x 1,5 mm 2
230 Volt ~, 50 Hz
1000 Watt
IP 54
1,7 kW
250 bar (25 MPa)
3,5 l/min
3,2 l/min
0,031 pouces –
0,69 mm 0,79 mm
43°C
25.000 mPa·s
43 kg
0,9 litres,
ESSO NUTO H 22
2 bar (0,2 MPa)
74 dB (A)*
f
Transport dans un véhicule
Enrouler le flexible et le poser par dessus le timon.
Assurer le groupe par des moyens de fixation adéquats.

4. Mise en service

4.1 Groupe avec système d'aspiration
1. Dévisser le capuchon anti-poussière
(fig. 6, pos 1).
2. Veiller à la propreté des raccords.
Faire attention que le manchon rouge (2) se
trouve dans l'entrée de produit
3. Visser et serrer l'écrou de fixation (3) du tube
d'aspiration (4) sur l'entrée de produit en utilisant
la clé de 41 mm.
4. Visser l'écrou de fixation (6) du tube de retour (7)
sur le raccord (8).
4.2 Groupe avec cuve de gravité
(5 litres)
1. Dévisser le capuchon anti-poussière
(fig. 7, pos 1).
2. Veiller à la propreté des raccords.
Faire attention que le manchon rouge (2) se
trouve dans l'entrée de produit
3. Visser la cuve de gravité (3) sur l'entrée de
produit (4)
4. Accrocher le tube de retour (5) dans la cuve
5. Visser l'écrou de fixation (6) du tube de retour (5)
sur le raccord (7).
Mise en service
5 2
3
1 8 6
4
7
Super Finish 27 • 31
