Démontage et Maintenance

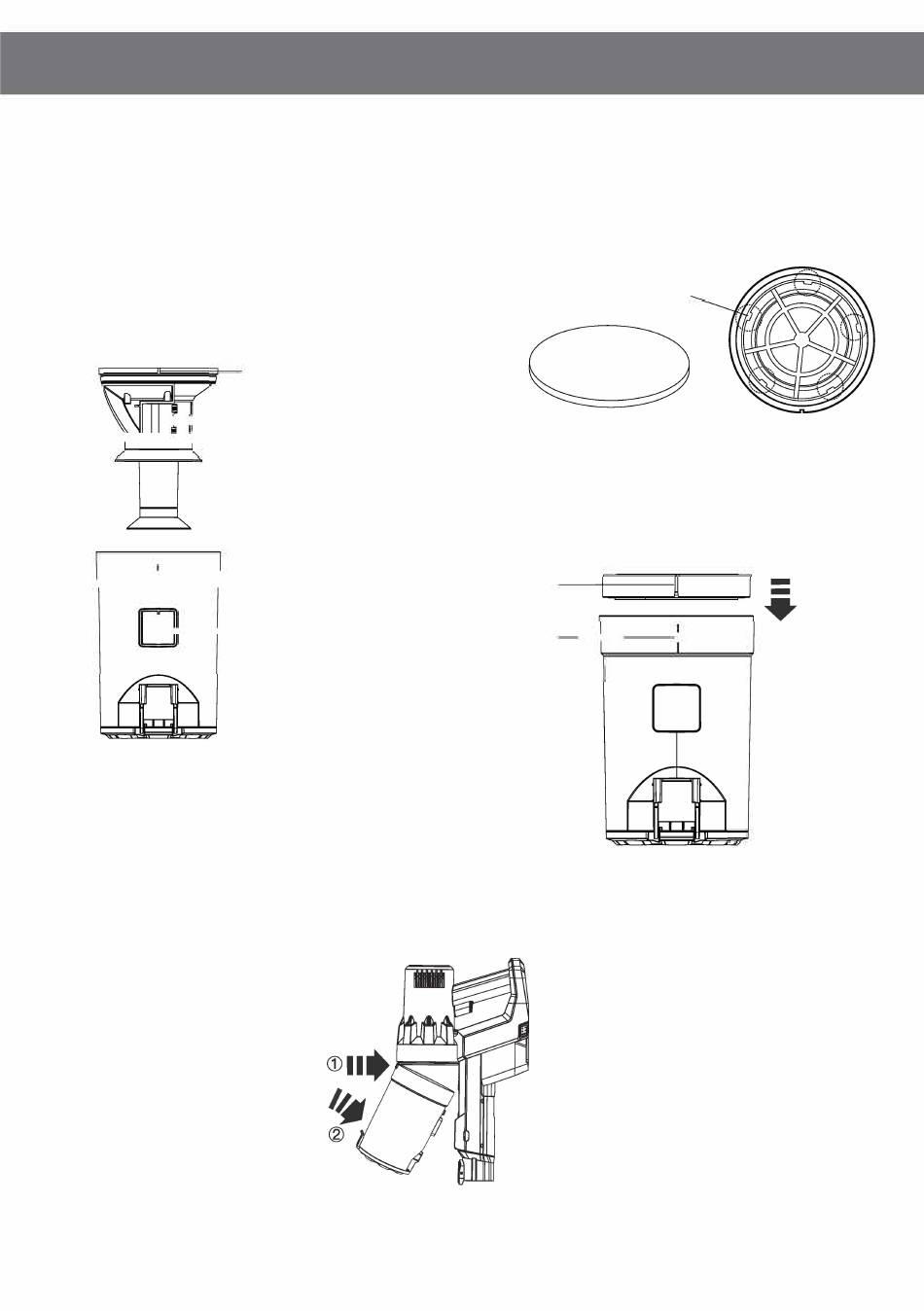

Installation des Composants du Filtre

1. Gardez le bloc de guidage d ' air de l ' ensemble
filtre en acier inoxydable du même côté que
l ' entrée du bac à poussière, et installez le
filtre en acier inoxydable dans le bac à
poussière par le haut.Notez que la limite
de baïonnette doit être alignée avec la
barre de limite du bac à poussière.
+-+-- -- Palier de guidage
t'='-"�,._,I
===='-;;.-;;;,-;;;,-;;;, � _,__Barre de limite
'F=
□
---fl- - -+- - Oriflce d ' entrée
Installation du Bac à Poussière
1 . Enclenchez le bac à poussière dans le
moteur. Veuillez noter que les
encoches doivent être en place.
Baïonnette limite
- -
•
2. Placez l ' éponge de filtre au fond du couvercle
HEPA.Et notez que l ' éponge de filtre doit être
complètement fixée avec les 5 bosses.Sinon,
l ' effet de filtrage sera affecté.
Fixation rapide
3. Gardez l ' assemblage HEPA avec le câble orienté
vers le haut et placez l ' assemblage HEPA dans le
bac à poussière par le haut.Veuillez noter que la
limite de baïonnette de l ' assemblage HEPA doit
être alignée avec la barre de limite du réservoir
à poussière.
Baïonnette limite
Barre de limite-------Je---- -
2. Poussez le fond du bac à poussière dans la
direction indiquée sur l ' image, jusqu ' à ce que
vous entendiez un clic.
