Entretien Pompe APS 41

VERIFICATION DU NIVEAU D'HUILE :

Contrôler avant chaque utilisation le niveau
d'huile.
Durant les premières heures de fonctionnement,
rétablir le niveau d'huile.
Remplacer l'huile toutes 300/400 heures.
Utiliser de l'huile 20 W 30.

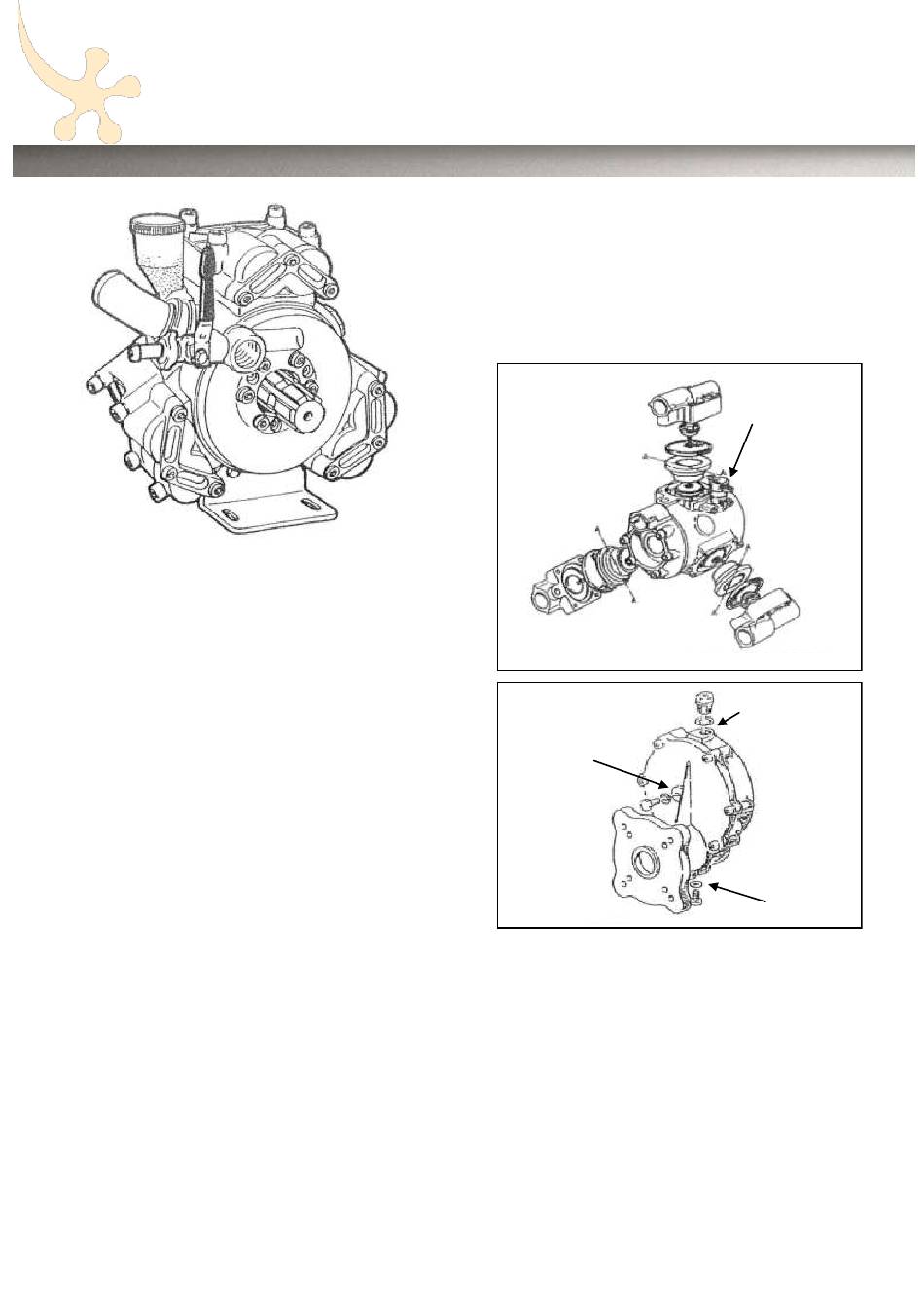

Quantité dans la pompe : le niveau d'huile dans
la pompe à l'arrêt doit être 5 à 10 mm en dessus
du repère de niveau (1) indiqué sur le carter, de
cette façon le niveau atteindra le repère en cours
de fonctionnement.
Quantité dans le carter du réducteur : remplir
jusqu'au bouchon de niveau (2).
Pour la pompe, procéder de la façon suivante :

Enlever le couvercle du voyant de niveau
d'huile et renverser la pompe.
Tourner l'arbre à la main pour faire sortir

l'huile usagée.
Verser la nouvelle huile jusqu'au niveau.

Faire sortir l'air du carter en inclinant la pom-

pe de droite à gauche et en tournant manuel-
lement l'arbre de commande.
Rétablir le niveau.

Remonter la pompe sur l'appareil.


CARACTERISTIQUES :

Débit : 41 L/min
Pression : 40 bar
Puissance absorbée maxi : 4.1 CV
Vitesse de rotation : 550 Tr/min
Poids : 10 Kg
Niveau
d'huile (2)
ENTRETIEN :
En fin de saison :
Vérifier l'état des membranes de fonc-

tionnement pour prévenir toute rupture
en cours de fonctionnement.

En cas de remplacement des membra-
nes, placer chaque chemise de façon à
ce que les trous (A) soient alignés dans
un plan vertical.
Vérifier également l'état des ensembles

de clapets (clapets, sièges, cages, et res-
sorts), les changer si nécessaire.
Après ces opérations d'entretien, faire le

plein d'huile comme indiqué ci-dessus.
Niveau
d'huile (1)
Remplissage
Vidange
