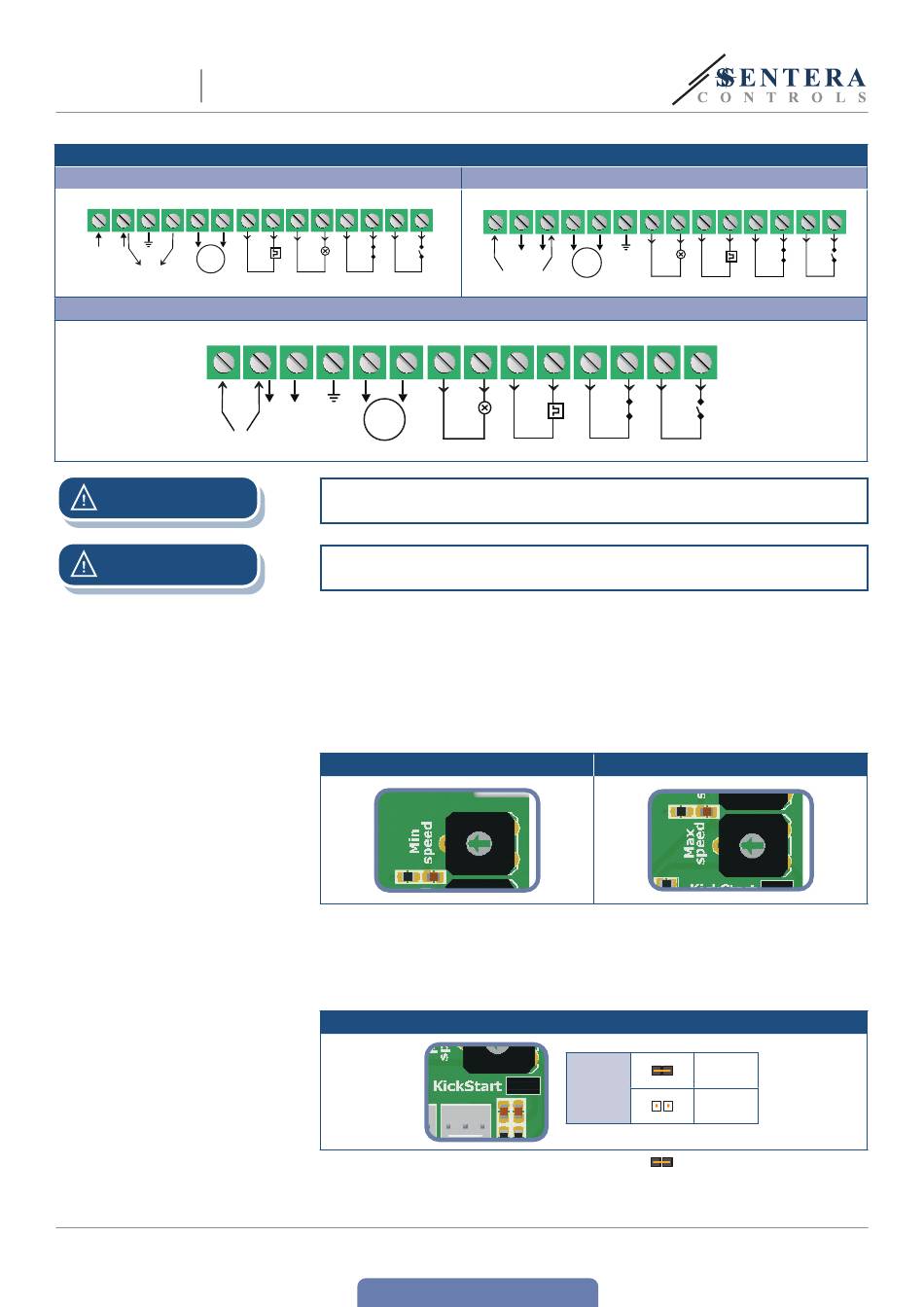

Fig. 3 Câblage et raccordements
ITRS9-15-DT, ITRS9-30-DT
L
N
PE L1
U1
U2
M
110—240 VCA/
50—60 Hz
230 VCA
ITRS9-60-DT, ITRS9100-DT
L
110—240 VCA/
50—60 Hz
PRUDENCE
PRUDENCE
MIW-ITRS-FR-001 - 13 / 11 / 20
TK TK AL AL NC NC NO NO
N
L1
PE
U1
U2
230 VCA
M
Assurez-vous que vous utilisez des câbles avec un diamètre approprié.
Assurez-vous que les raccordements sont corrects avant d'allumer l'appareil.
5.
Ajustez la tension de sortie minimale en utilisant le micropotentiomètre
'minimum speed trimmer' (si nécessaire). Le préréglage d'usine est de 45% et
elle peut varier dans la plage 30—60 % de la tension fournie Voir Fig. 4 Trimmer
de vitesse min..
6.
Ajustez la tension de sortie maximale en utilisant le micropotentiomètre
"maximum speed trimmer" (si nécessaire). Le préréglage d'usine est de 100% et
elle peut varier dans la plage 70—100 % de la tension fournie. Voir Fig. 3 Trimmer
de vitesse max..
Fig. 4 Trimmer de vitesse min.
7.
Sélectionnez démarrage 'Kick Start' ou démarrage 'Soft Start' en utilisant le
cavalier indiqué sur la Fig. 6. La durée de démarrage 'Kick Start' est de 8—10
s.Par défaut, le cavalier est installé, c'est-à-dire que le mode d'usine est le
démarrage 'Kick Start'. Laissez le cavalier installé ou retirez-le en fonction de
votre sélection du mode de démarrage.
Fig. 6 Cavalier démarrage 'Kick-Start'
8.
Fermez le boîtier et remettez le couvercle.
9.
Mettez sous tension.
www.sentera.eu
Retour à la Table des matières
ITRS9-50-DT
L
L1 N
U2 U1 PE AL AL TK TK NC NC NO NO
M
230 VCA
110—240 VCA/
50—60 Hz
AL AL TK TK NC NC NO NO
Fig. 5 Trimmer de vitesse max.
Cavalier
démarrage
'Kick-Start'
1
2
Démarrage
'Kick-Start'
activée
Démarrage
'Soft-Start'
activée
(
indique la position fermé du cavalier.)
7 - 8
