INSTALLATION INTÉRIEURE - PLUSIEURS ÉTAGES (SUITE)
Étape 6 : Fixez la longueur de la cheminée
suivante sur la première longueur. Assurez-
vous que les filet mâles et femelles sont
alignés lorsque vous placez les longueurs
ensemble. Tournez la cheminée dans
le sens horaire pour la verrouiller en
position. Vous pouvez ajouter une vis
autotaraudeuse en acier inoxydable de
1/2 po afin d'éviter tout déverrouillage
accidentel. Continuez jusqu'à ce que la
hauteur exigée de la cheminée soit atteinte.

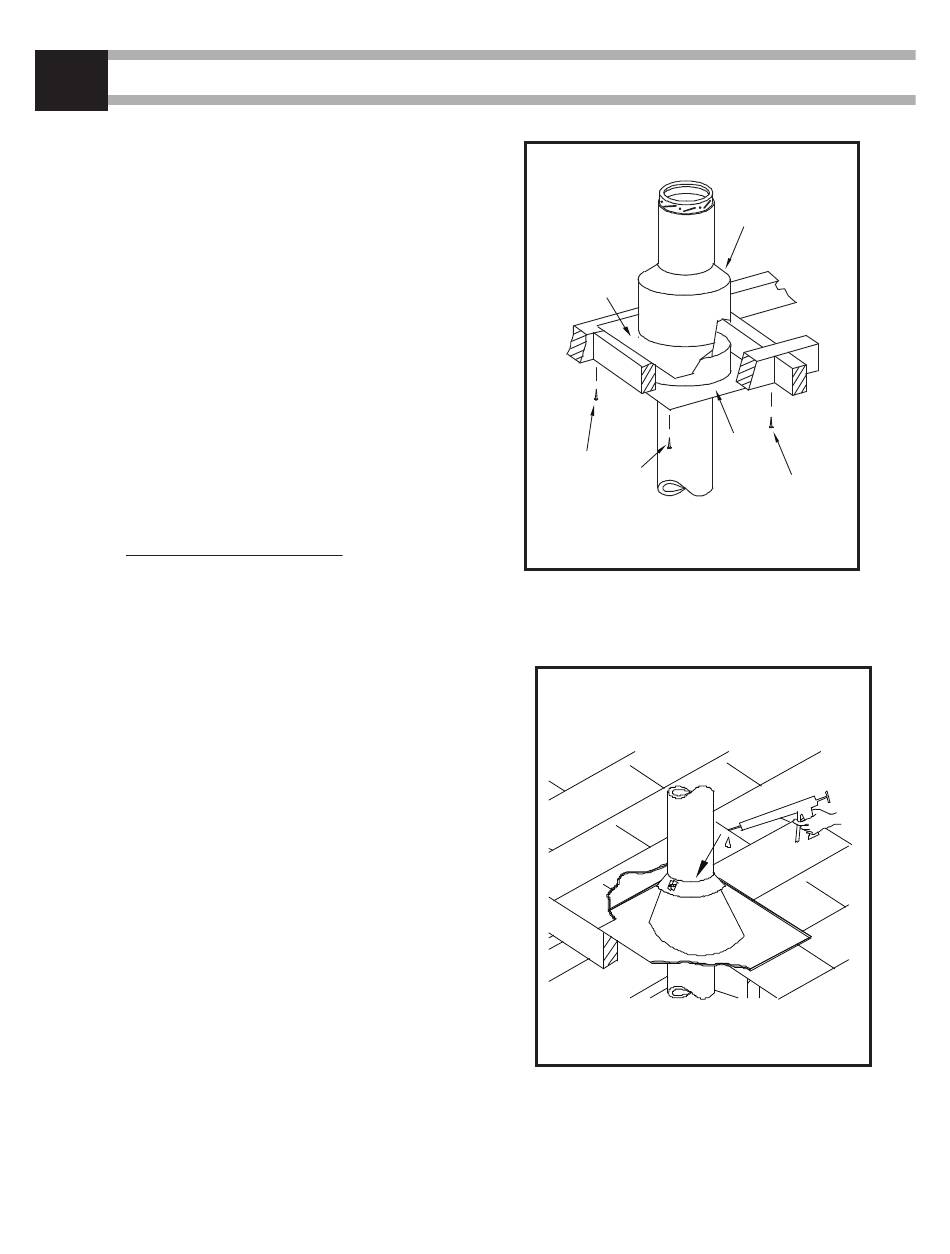

Étape 7 : Au niveau du grenier, installez une
plaque coupe-feu (XBF), sous le plafond et
un coupe radiation pour le grenier (XARSA)
du dessus. (voir Figure 8).
Étape 8 : INSTALLATION DU SOLIN
Mettez le solin en place. Scellez le joint
entre le toit et le solin avec du goudron à
couverture. Pour les toits inclinés, placez
le solin sous les tuiles supérieures et au-
dessus des tuiles inférieures. Clouez le solin
au toit à l'aide de clous à couverture.
Placez le collet du solin par-dessus la
cheminée et le solin. Serrez-la avec le
boulon fourni en veillant à ce que le joint
soit correctement calfeutré (voir Figure 9).
Étape 9 : Fixez le chapeau pare-pluie sur la
cheminée. (voir Page 4)
10
REMARQUE : LES SCHÉMAS ET LES ILLUSTRATIONS NE SONT PAS À L'ÉCHELLE.
VIS
VIS
Figure 8
CALFEUTRAGE DE
Figure 9
XARSA
XBF
VIS
SILICONE
