Pose d'une gaine thermorétractable sur les câbles fabriqués sur mesure

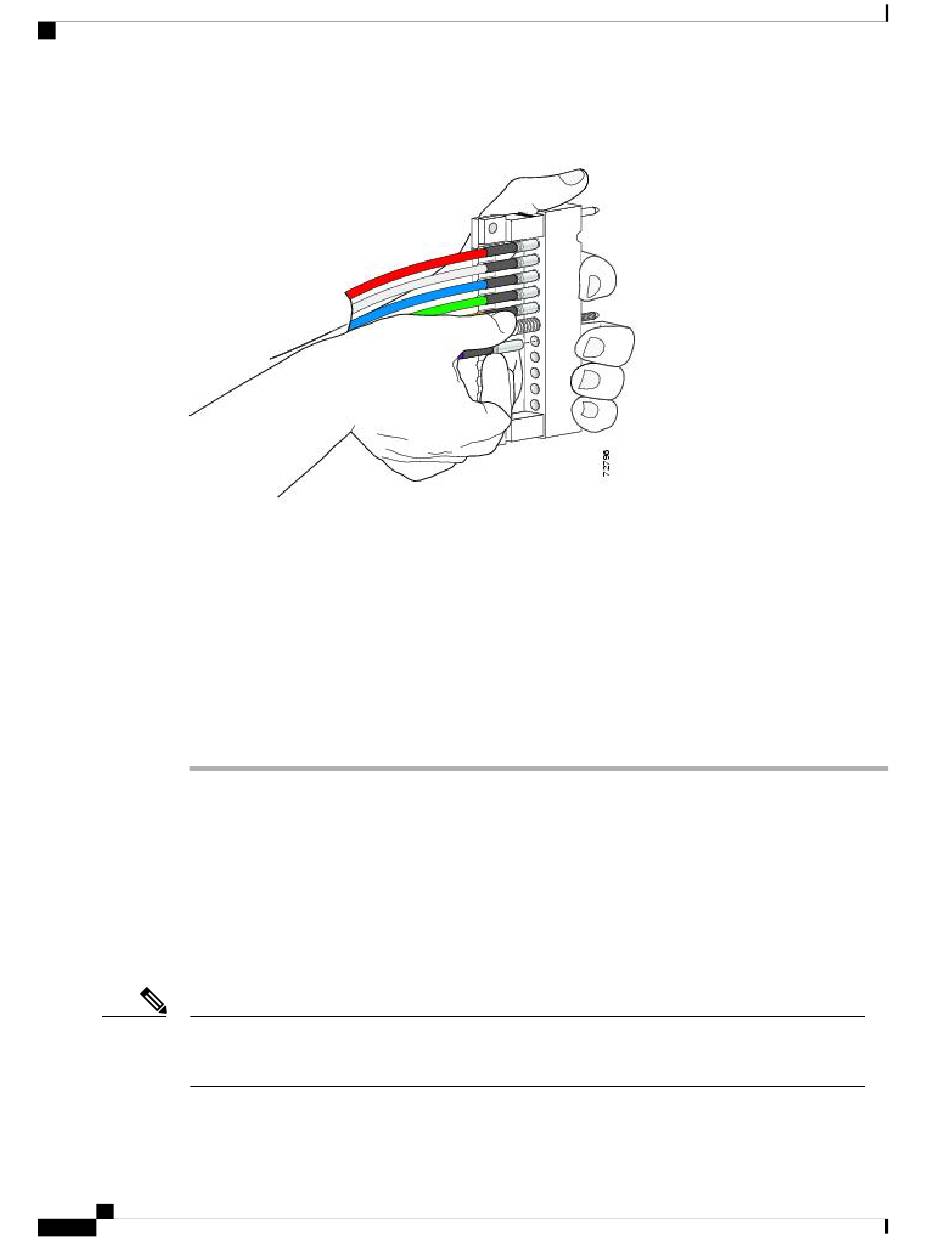

Figure 32: Insertion de câbles dans l'UCH2
Étape 4 Insérez le connecteur dans l'orifice et faites-le osciller pour le mettre correctement en place.
Remarque
Étape 5 Répétez l'étape 3 et l'étape 4, pour les autres câbles à installer.
Remarque
Étape 6 Faites glisser la barre de verrouillage, pour la fermer complètement dans l'UCH2 et utilisez la Clé TORX T-10,
pour serrer les vis dans le sens des aiguilles d'une montre (couple de serrage 1,13 Nm/10 pouces-livres).
Remarque
Pose d'une gaine thermorétractable sur les câbles fabriqués
sur mesure
Les gaines thermorétractables améliorent la rigidité des connexions entre les connecteurs et les câbles. La
gaine n'est pas requise, mais est recommandée. Cette section décrit la procédure à suivre pour équiper les
câbles d'une gaine thermorétractable.
Remarque
L'usage d'une gaine thermorétractable est uniquement recommandé sur les câbles Cisco uBR-MC3GX60V
à double blindage. Veillez à ne pas utiliser de gaine thermorétractable avec les câbles Cisco
uBR-MC3GX60V à quadruple blindage.
Guide d'installation matérielle des cartes de ligne d'interface avec câble Cisco uBR-MC3GX60V
42
Guide d'installation matérielle des cartes de ligne d'interface avec câble Cisco uBR-MC3GX60V
Les câbles ne sont pas maintenus dans les orifices tant que la barre de verrouillage n'est pas
fermée
(Étape 6, à la page
42)
Vérifiez que les câbles sont correctement alignés et complètement insérés. Dans la négative, la
barre de verrouillage ne se ferme pas.
Le couple de barre de verrouillage maximal est de 1,70 Nm (15 pouces-livres).
OL- 26870-01
