58
FCTH8
TRANSMETTEUR MULTIFONCTIONNEL
INTELLIGENT
82

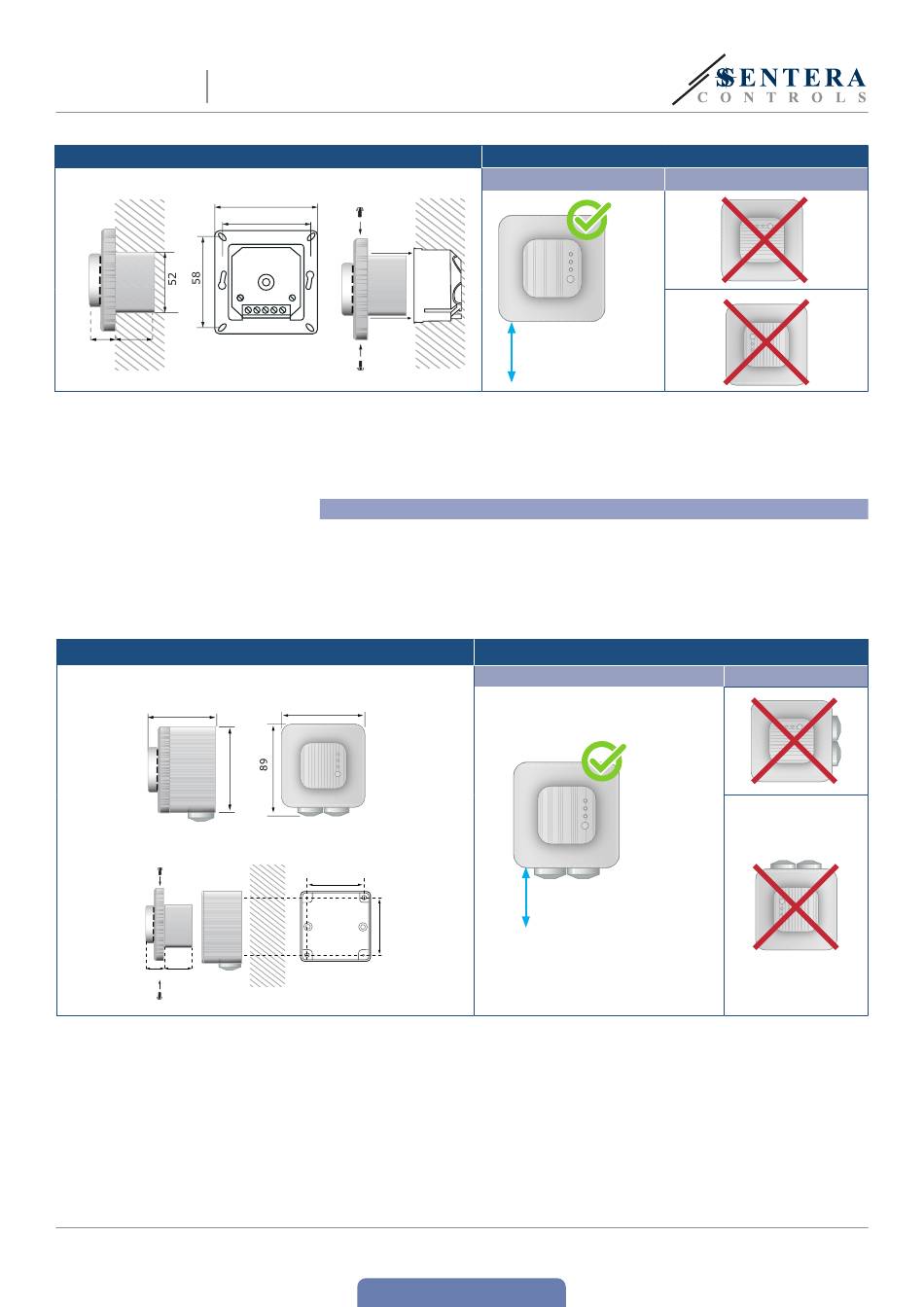

Fig. 2 Dimensions de montage – montage encastré
15
38
Fig. 4 Dimensions de montage – montage en surface
58
15
38
38
15
MIW-FCTH8-FR-000 - 16 / 01 / 21
82
76
58
5.
Remettez le couvercle et fixez-le avec les vis.
6.
Mettez sous tension.
7.
Personnalisez les paramètres d'usine à celles désirées via le logiciel 3SModbus ou
via le pocket "Sensistant". Pour consulter les paramètres d'usine, voir Registres
Modbus.
Montage en surface
1.
Débranchez l'alimentation électrique.
2.
Retirez le couvercle du boîtier.
3.
Sortez le boîtier interne.
4.
Fixez le boîtier externe au mur en utilisant les chevilles et les vis fourni. Respectez
la position et les dimensions de montage indiquées dans Fig. 4 et Fig. 5.
5.
Insérez les câbles de raccordement à travers le presse-étoupe de l'appareil.
82
82
76
58
58
58
6.
Raccordez les câbles selon Fig. 1, en utilisant l'information dans la section
«Câblage et raccordements».
7.
Montez le boîtier interne dans le boîtier externe au moyen des vis et rondelles
fournies.
8.
Remettez le couvercle et fixez-le avec les vis.
9.
Mettez sous tension.
10.
Personnalisez les paramètres d'usine à celles désirées via le logiciel 3SModbus ou
via le pocket "Sensistant". Pour consulter les paramètres d'usine, voir Registres
Modbus.
Retour à la Table des matières
Fig. 3 Position de montage
Correct
Gardez la distance
minimale de 1,5 m du sol
Fig. 5 Position de montage
Correct
Gardez la distance
minimale de 1,5 m du sol
www.sentera.eu
Incorrect
Incorrect
7 - 9
