EVS
VARIATEUR DE VITESSE ÉLECTRONIQUE
Exemple 1
Slave 1
NBT
Master
Slave 2
PRUDENCE
PRUDENCE
MIW-EVS-DM-FR-000 - 17 / 09 / 2021
5.

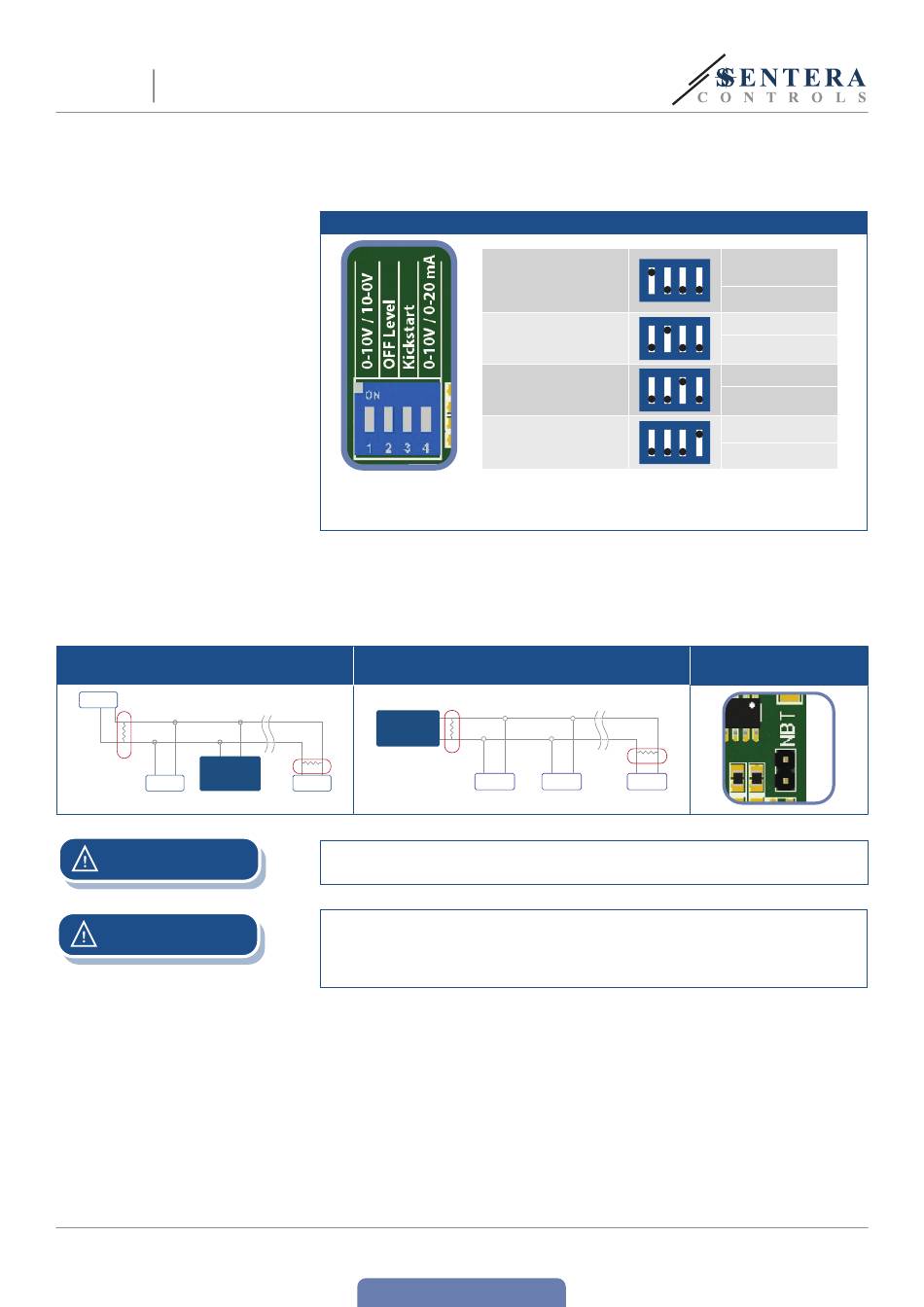

Sélectionnez le type et le mode d'entrée analogique, mode de démarrage et
mode «niveau d'arrêt» par l'interrupteur DIP. (Voir Fig. 4 Configuration de
l'interrupteur DIP.)
Fig. 4 Configuration de l'interrupteur DIP
6.
Le terminateur de bus réseau (NBT) sert à définir le périphérique en tant que
périphérique final. Par défaut, le NBT est déconnecté. Il est placé manuellement
sur les broches de connexion (voir Fig. 5). Pour assurer une communication
correcte, le cavalier NBT doit être activé dans seulement deux appareils sur le
réseau Modbus RTU (voir Exemple 1 et Exemple 2).
Example 2
RX
Master
ТX
NBT
NBT
Slave n
Dans un réseau Modbus, deux terminateurs NBT doivent être activés.
Si une alimentation AC est utilisée avec un seul appareil dans un réseau Modbus
la borne GND ne doit pas être connectée aux autres appareils dans le réseau
ou au CNVT -RS485-USB. Cela peut causer de dommage permanent aux semi-
conducteurs de communication et / ou l'ordinateur!
7.
Raccordez le câble de l'alimentation.
8.
Ajustez la vitesse maximale par le trimmer (si nécessaire). Le paramètre par
défaut est Us (230 VCA). Voir Fig. 6 Trimmer de vitesse max.
9.
Ajustez la vitesse minimale par le trimmer (si nécessaire). Le paramètre par
défaut est 30 % Us (69 VCA). Voir Fig. 7 Trimmer de vitesse min.
10.
Ajustez le «niveau d'arrêt» par le trimmer (si nécessaire). Le paramètre par
défaut est 0 VCA. Voir Fig. 8 Trimmer niveau d'arrêt.
www.sentera.eu
Retour à la Table des matières
ON
Sélection du mode ascendant
/ descendant
(Interrupteur DIP, position 1)
1
ON
Sélection Niveau d'arrêt
(Interrupteur DIP, position 2)
1
ON
Sélection Kick-Start / Soft-
Start
(commutateur DIP, position 3)
1
ON
Sélection du mode d'entrée
(Interrupteur DIP, position 4)
1
RX
ТX
NBT
Slave 2
Slave n
Slave 1
ON – Mode
descendant:
10—0 VCC / 20—0 mA
OFF – Mode ascendant:
2
3
4
0—10 VCC / 0—20 mA
ON - Activée
OFF - Désactivée
2
3
4
ON - «Kick-Start»
OFF - «Soft-Start»
2
3
4
ON – Mode courant
(0—20 mA)
OFF – Mode tension
2
3
4
(0—10 VCC)
Fig. 5 Cavalier de
terminaison de réseau
