Vanne Directionnelle - Atlantic perfinox condens 5000 Notice De Référence

Kit de raccordement sanitaire, code 074083 - 074091
2.2

Vanne directionnelle

Respecter le sens de montage de la vanne directionelle.
Ballon ECS
A
A
Chaudière

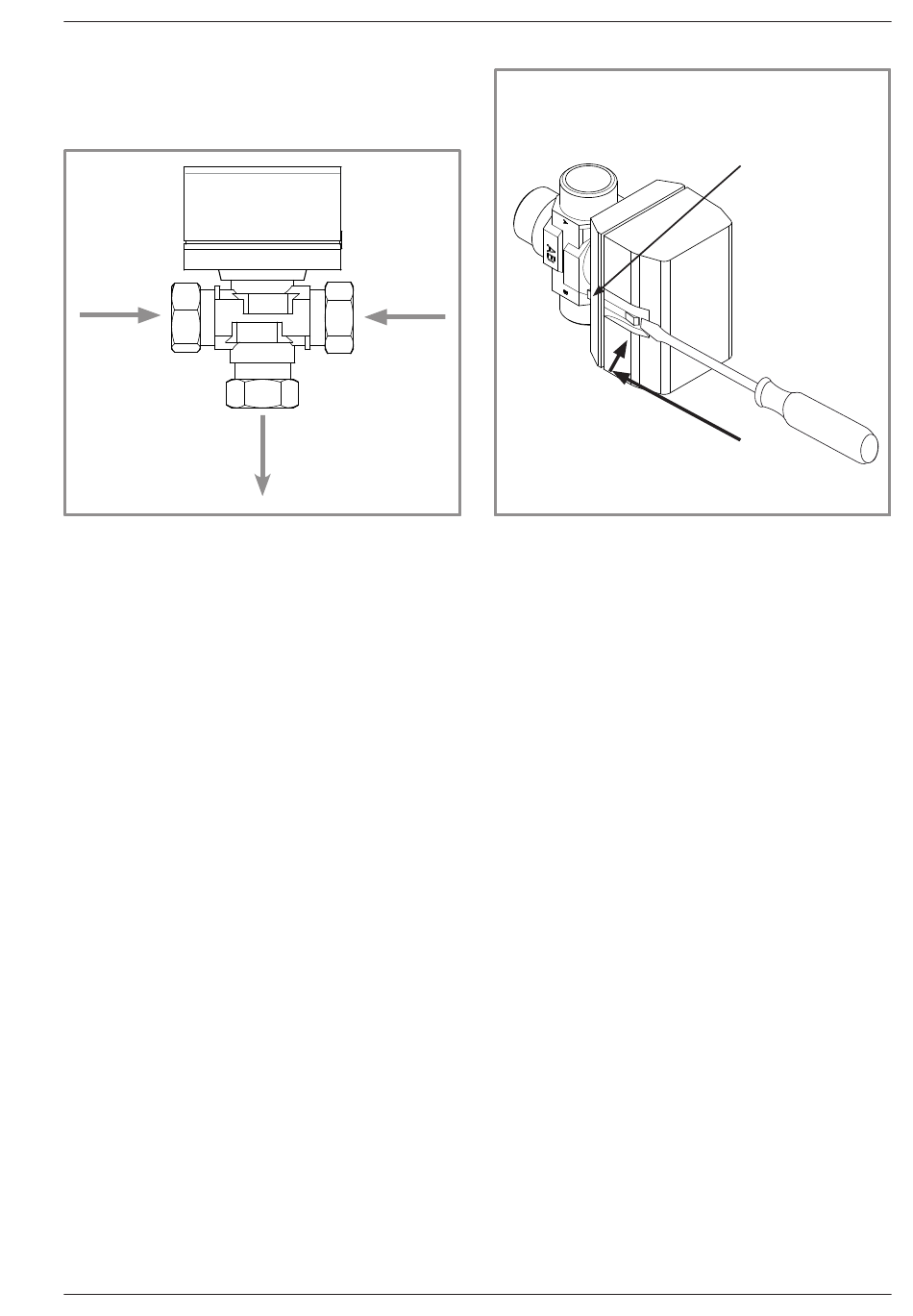

figure 3 - Sens de circulation vanne directionnelle
2.3 Composants
Le détail de chaque kit est décrit
Notice de référence "1629 - FR"
Chauffage
B
B
AB
AB
(figure 13, page 13).
Manœuvre manuelle :
ouvre toutes les voies pour le
remplissage et/ou la vidange.
figure 4 - Débrayage - déblocage moteur
Bouton déblocage
moteur de vanne
- 5 -
