RACCORDEMENT ELECTRIQUE
!
- L'installation doit être conforme aux normes en vigueur dans le pays
d'installation (NFC 15-100 pour la France).
- Vérifier le serrage correct des fils dans les bornes de la boîte de
raccordement murale.

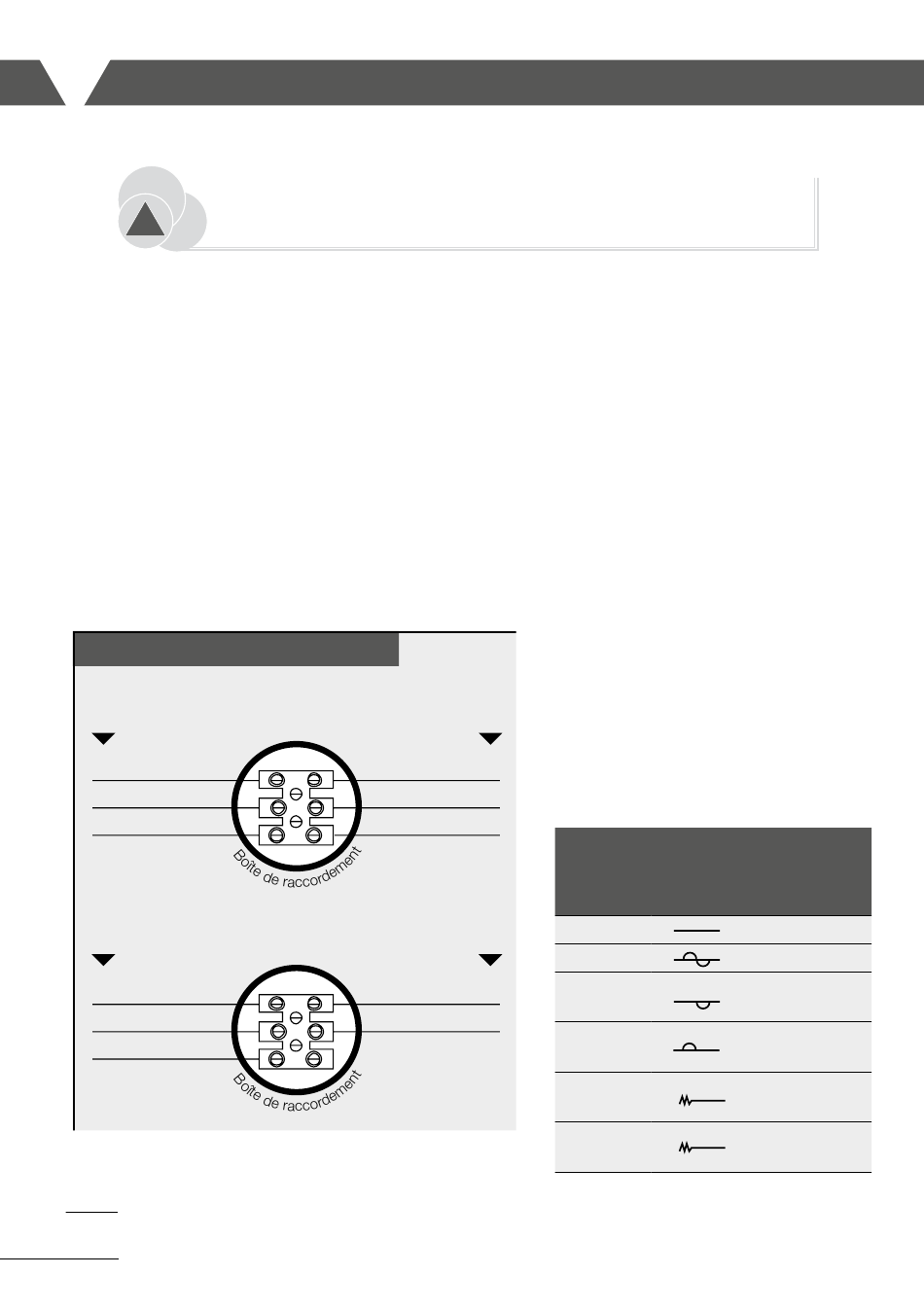

Schéma de raccordement
AVEC UTILISATION DU FIL PILOTE
Cordon de l'appareil
N (bleu ou gris)
L (marron)
Fil pilote (noir)
SANS UTILISATION DU FIL PILOTE
Cordon de l'appareil
N (bleu ou gris)
L (marron)
Fil pilote (noir)
NOTA : Les ordres de programmation sont distribués par les signaux ci-dessus, mesurés
par rapport au Neutre.
Page 6
Veuillez lire attentivement les règles de sécurité
(voir pages 2 à 4) avant le raccordement de l'appareil.
Réseau 230 V
Fil pilote (centrale)
Réseau 230 V
RESPECTER LE SENS DE
BRANChEMENT :
MARRON = PhASE,
BLEU ou GRIS = NEUTRE,
NOIR = FIL PILOTE
Le fil noir ne doit en aucun cas
Neutre
être raccordé à une borne de
Phase
terre ou au fil VERT / JAUNE.
Mode
Confort
Eco
Neutre
Hors-gel
Phase
Arrêt
Chauffage
Conf. -1°C
Conf. -2°C
Mesure par
Signal à
rapport au
transmettre
neutre
0 Volt
230 Volts
115 Volts
négatif
115 Volts
positif
230 Volts/3s
297s
3s
293s
230 Volts/7s
7s
