1.1. CHASSIS A ROUES
1.1.1 MODE DE FONCTIONNEMENT
La puissance hydraulique est actionnée en appuyant sur la pédale de validation et en manipulant
le joystick. Dès que la plate-forme s'élève, les capteurs de limitation de vitesse sont activés et
seule la vitesse lente est disponible.
La direction est assurée par un vérin hydraulique commandé par la manipulation du joystick.
1.1.2 ROUES
Un bon entretien des roues permet une bonne durée de vie de ces dernières. Il est impératif de
vérifier l'usure ou arrachements, car si une roue se casse, il y a risque de blessures graves voire
mortelles.
DEMONTAGE
1- Placez la machine dans un espace propre et dégagé.
2- Baissez complètement le mât et le bras.
3- Assurez-vous qu'il n'y ait rien dans le panier.
4- Utilisez un appareil de levage adéquat pour soulever le châssis d'au moins 10 cm. Installer
des cales sous le châssis capables de supporter le poids de la plate-forme. Reposez le
châssis.
5- Dévissez les vis/écrous de roues et enlevez la (les) roue(s).

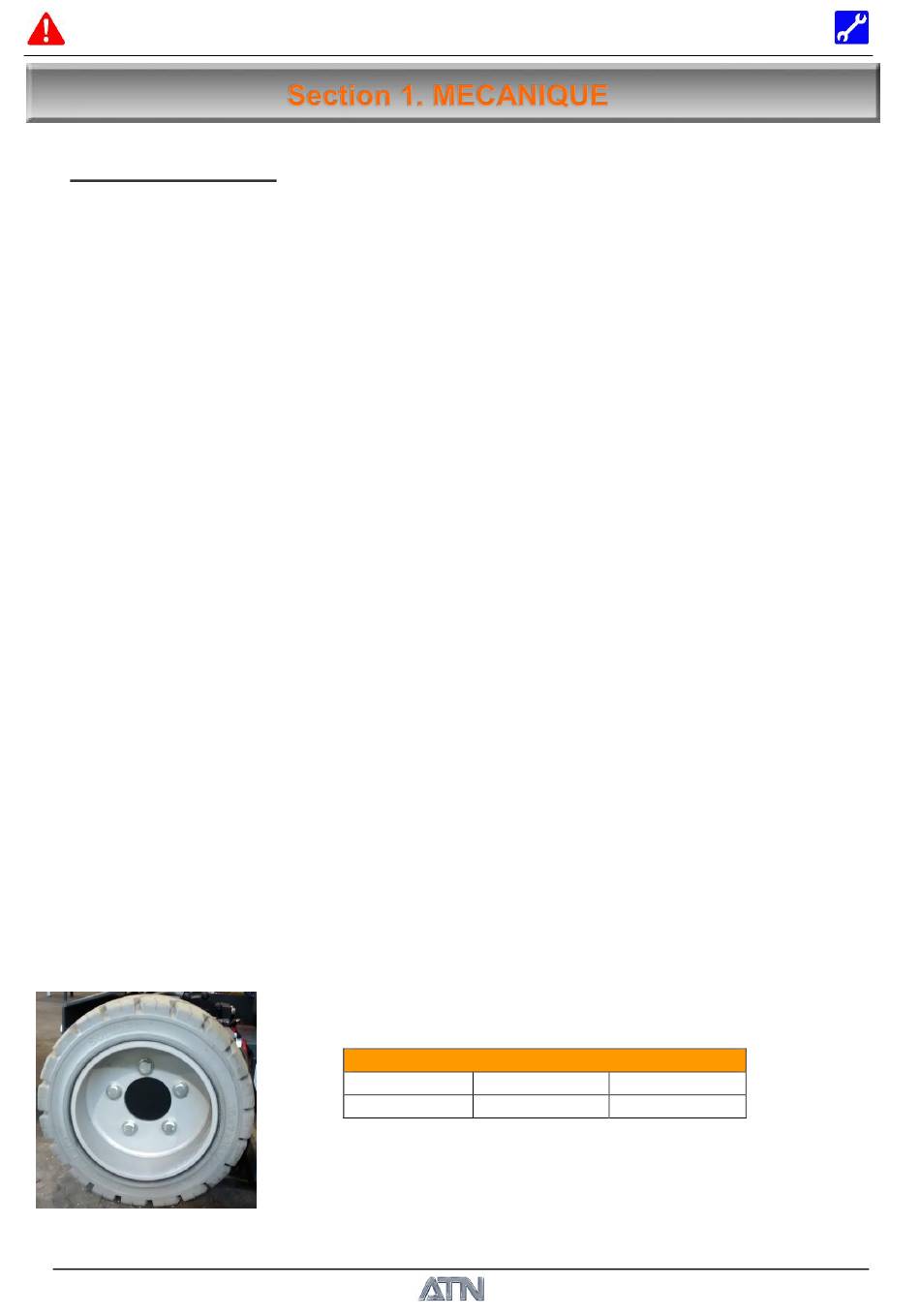

REMONTAGE
1- Approcher tous les écrous à la main. Ne pas utiliser de lubrifiant sur les filets.
2- Serrer les vis/écrous tour à tour en respectant l'ordre de serrage et les étapes de serrage
indiquées ci-dessous :
1
4
3
2
5
48
MANUEL DE SECURITE ET DE MAINTENANCE
Les 4 roues sont identiques donc interchangeables.
ère
1
50 Nm
- NOTA -
Couple de serrage des roues
ème
Etape
2
Etape
140 Nm
1NO0043FR-02
ème
3
Etape
193Nm
PIAF 12RE / 13RE
