AVERTISSEMENTS :
• À défaut de bien comprendre les présentes directives, en tout ou en partie, on doit faire appel à un électricien.
• Le produit décrit aux présentes est pour l'intérieur seulement.
• CONSERVER LES PRÉSENTES DIRECTIVES.
DESCRIPTION
Le modèle ZLS0R-RC1 est une télécommande portative à infrarouge qui permet
de paramétrer les détecteurs OSMHB-VDW, ZLS10-IDW et ZLS10-ILW. Il peut
enregistrer les configurations de quatre de ces détecteurs, ce qui permet de
programmer rapidement d'autres dispositifs en utilisant les mêmes réglages. La
télécommande emploie des signaux infrarouges qui peuvent atteindre des détecteurs
installés à une hauteur de 50 pi (15 m). Il faut toutefois qu'elle soit pointée vers le
détecteur visé. Jusqu'à quatre configurations peuvent être enregistrées sous forme
de modes pouvant ensuite être utilisés pour accélérer la mise en place de systèmes
comptant un grand nombre de détecteurs.
Remarques
• Un étui est inclus avec la télécommande.
• On doit retirer les piles de leur compartiment si la télécommande ne sera pas
utilisée pendant 30 jours ou plus.
FONCTIONNEMENT
Bouton(s)
BRIGHTNESS (70%, 80%, 90%, 100%)
SENSITIVITY (20%, 50%, 75%, 100%)
HOLD TIME
(10s, 1m, 5m, 10m, 15m, 20m, 30m, 60m)
DAYLIGHT SENSOR
DAYLIGHT SENSOR
DAYLIGHT SENSOR
DAYLIGHT SENSOR
STAND-BY DIM (0%, 10%, 30%, 50%)
STAND-BY TIME (+ , 1m, 30m, 60m)

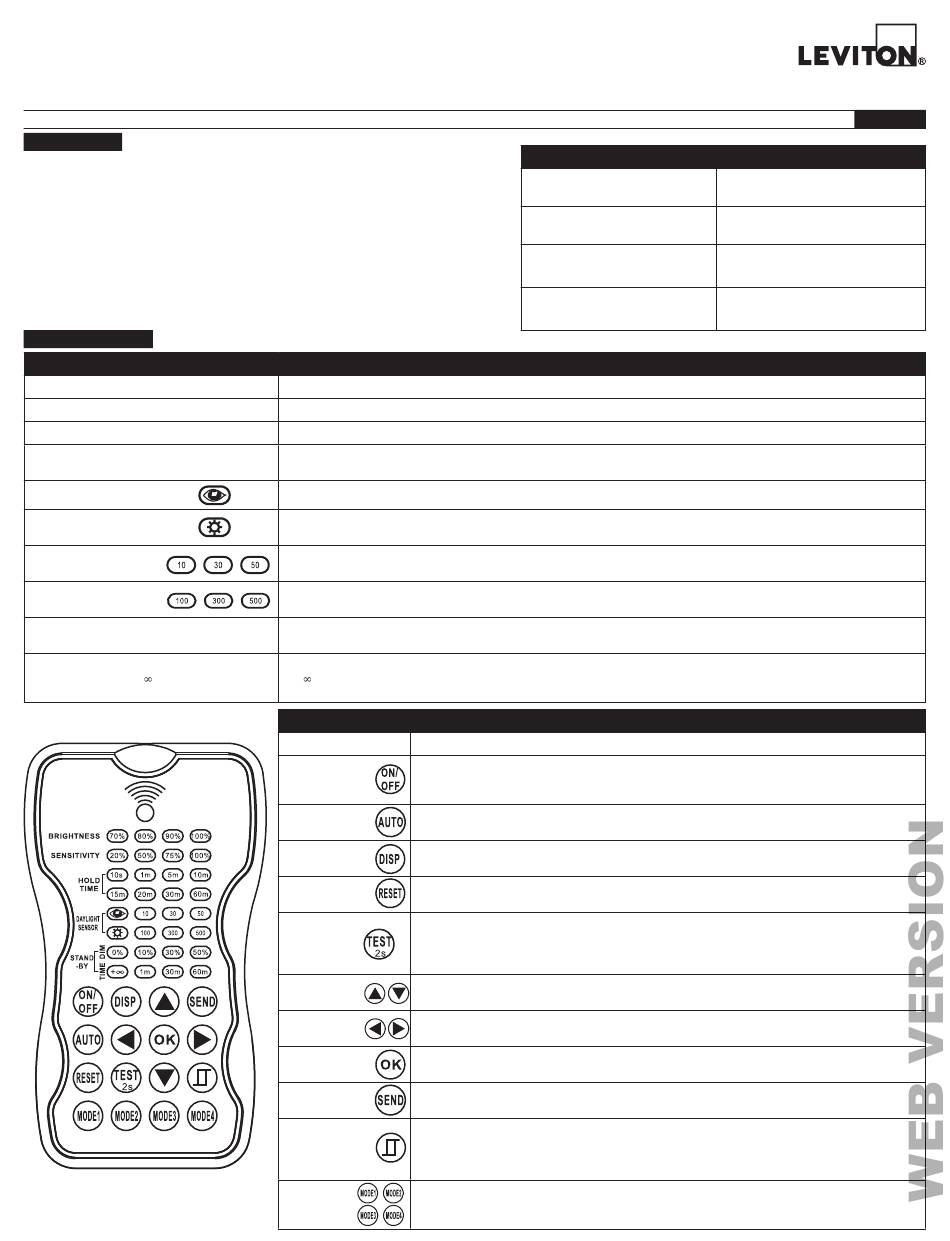

SCHÉMA
Télécommande de programmation de détecteur
N o de cat. ZLS0R-RC1
DIRECTIVES
Boutons de valeurs de la télécommande
Description
Affichent l'intensité des lieux occupés.
Affichent la sensibilité/portée du détecteur.
Affichent le délai d'éteinte (si l'intensité de veille est à « 0 ») ou de tamisage à l'intensité de veille après que les
lieux se soient vidés.
Permet de choisir le niveau d'éclairement ambiant en lux comme seuil d'exploitation de la lumière ambiante.
Désactive la photocellule. Les luminaires s'allumeront dès que les lieux sont occupés, quel que soit le niveau
d'éclairage ambiant.
Si la photocellule est active, ces boutons affichent le seuil (10, 30 ou 50 lux) en dessous duquel les luminaires
s'allumeront automatiquement.
Si la photocellule est active, ces boutons affichent le seuil (100, 300 ou 500 lux) au-dessus duquel les
luminaires s'éteindront automatiquement (que les lieux soient occupés ou non).
Affichent l'intensité des lieux inoccupés. Si ce réglage est à « 0 % », les luminaires s'éteindront dès que les
lieux se videront.
Affichent le temps pendant lequel les luminaires resteront allumés à l'intensité de veille. Si on sélectionne
« + », les luminaires ne s'éteindront pas et resteront en mode d'intensité de veille jusqu'à ce que les lieux
redeviennent occupés.
Bouton(s) Description
Commute manuellement l'éclairage et désactive le détecteur visé. Ce réglage demeure
Commutation tant que l'utilisateur n'appuie pas sur le bouton AUTO qui remet le détecteur en mode
de fonctionnement normal.
Remet le détecteur visé dans le mode programmé après que le bouton ON/OFF ait été
Automatique
utilisé pour commander l'éclairage manuellement.
Les boutons correspondants s'illuminent pour indiquer les réglages actifs du détecteur
Affichage
visé.
Fait en sorte que les réglages du détecteur visé reviennent aux valeurs choisies au
Réinitialisation
niveau des sélecteurs.
Permet de vérifier la sensibilité et le champ de vision du détecteur visé. Lorsqu'on
appuie sur ce bouton, le délai de maintien passe à deux secondes seulement (la durée
Test 2 s
de veille et la photocellule sont alors désactivées). Il faut appuyer sur le bouton AUTO
pour sortir de ce mode de vérification.
Flèches vers le
Permettent de naviguer vers le haut ou le bas pour choisir/modifier des paramètres.
haut et le bas
Flèches vers la Permettent de naviguer vers la gauche ou la droite pour choisir/modifier des
gauche et la droite paramètres.
OK Permet de confirmer les paramètres choisis.
Permet de téléverser les paramètres choisis vers le ou les détecteurs. Le témoin du
Envoi
dispositif récepteur se commutera pour confirmer que le téléversement s'est effectué.
Active/désactive la photocellule permettant ou non d'exploiter la lumière ambiante en
Activation/
fonction du seuil choisi. Il faut se servir des flèches vers le HAUT ou le BAS pour entrer
désactivation de
les seuils de mise sous tension (10, 30 ou 50 lux) ou de mise hors tension (100, 300 ou
la photocellule
500 lux) automatique de l'éclairage selon la lumière ambiante.
Permettent de rappeler quatre jeux de paramètres qui peuvent être modifiés et
MODES
sauvegardés. Ces boutons peuvent servir dans les installations où plusieurs détecteurs
1, 2, 3 et 4
doivent être programmés de manière identique.
FICHE TECHNIQUE
Alimentation
Portée de transmission
Température de
fonctionnement
Dimensions
BOUTONS D'ACTION
PK-A3383-10-05-5A
FRANÇAIS
Deux [2] piles AAA de 1,5 V,
alcalines de préférence
Jusqu'à 50 pi (15 m)
32 à 122 °F (0 à 50 °C)
4,84 x 2,76 x 0,8 po
(123 x 70 x 20,3 mm)
