Brochage
La liste des broches ci-dessous montrent les signaux de port de l'automate.
RS232
Pin #
Description
1
Non connecté
2
Référence 0V
3
Signal TXD
4
Signal RXD
5
Référence 0V
6
Non connecté
Ouverture de l'automate
Avant d'effectuer ces actions, touches un objet de mise à la terre pour décharger les charges
électrostatiques.
Evitez de toucher directement le PCB. Tenez le PCB par ses connecteurs.
1. Mettez hors tension, déconnectez et démontez l'automate.
2. La couverture arrière de l'automate comprend 4 vis, situées dans les coins. Retirez
les vis et retirez le capot arrière.

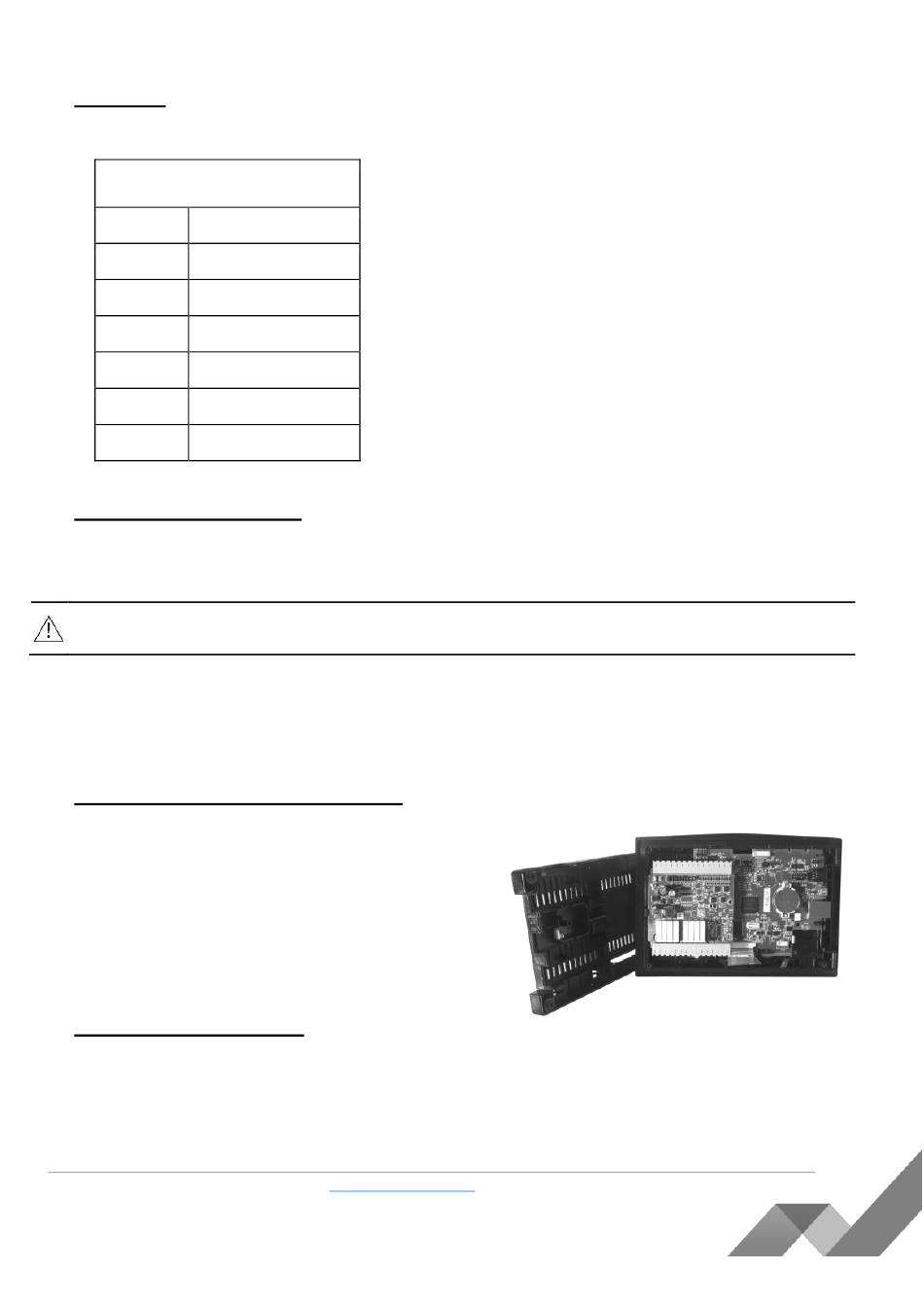

Modification des paramètres d'E/S
La carte d'E/S de l'automate est maintenant
visible, ce qui vous permet de modifier les
paramètres d'E/S selon les cavaliers.
Note: La photo est à titre d'illustration.
(SM70)
Fermeture de l'automate
Replacez la coque arrière de l'automate et serrez les vis du coin.
Notez que vous devez remplacer la coque arrière en toute sécurité, avant d'alimenter l'automate.
PL Systems Unitronics France -
Version : 01/07/2016
