Base Intercom – Guide d'installation v1.3
Fonction
Entrées sorties pour le chaînage de 2 télécommandes,
permettant ainsi l'extension à 4RX et mobiles
supplémentaires :
SUBD1 (mâle): sortie
SUBD2 (femelle): entrée
Signaux véhiculés :
Paires audio (réseaux 1 à 5)
Bus CAN
GPO1..GPO5 (contact sec)
Alimentation +10V 150mA max (SubD1 uniquement)

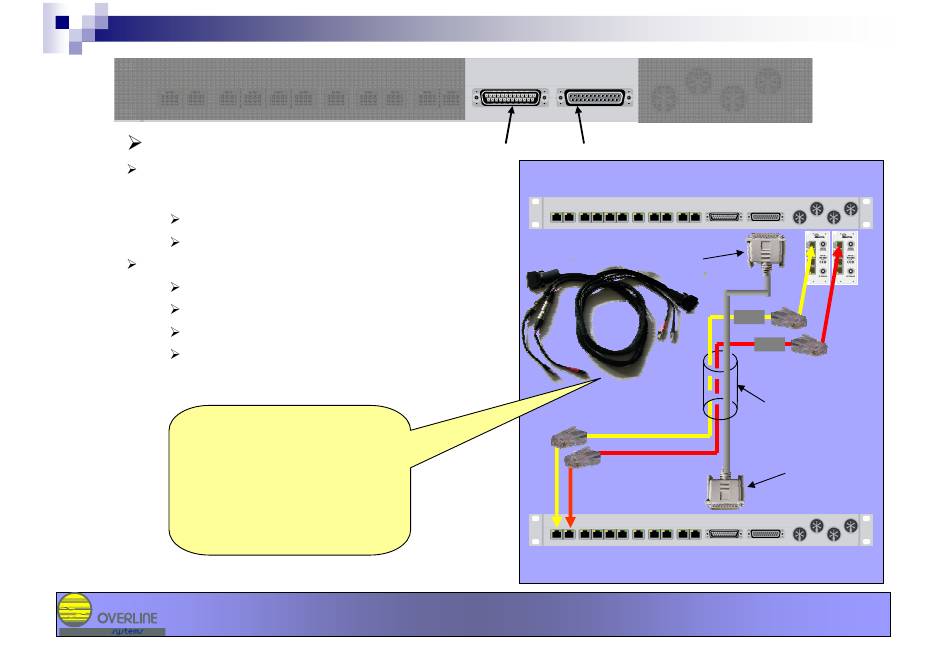

Le câble male femelle subD 25 broches
permet le transfert des voies audio 1 à
5, des informations GPO et la continuité
du bus CAN de la télécommande base 2
extension vers la base 1. Dans la même
gaine, deux câbles RJ45 autorisent le
monitoring audio des mobiles de la base
2 extension vers l'entrée SUB Audio
des TX qui sont sur la base 1.
Télécommande UC-MT4
SUBD1
SUBD2
SubD25
Male
RJ45
Base 1
TX1 TX2
XLR
XLR
RJ45
Gaine
SubD25
Femelle
Base 2 extension
18
