Installer le branchement électrique
Avertissement de tension électrique !
Les travaux sur l'installation électrique ne doivent être réalisés que par de
la main d'œuvre spécialisée qualifiée !
Installer le câble d'alimentation
Les composants du sécheur sont raccordés dans le coffret électrique en usine. Il
vous suffit de la raccorder au câble d'alimentation électrique.
Sur l'armoire se trouve un connecteur d'appareil auquel vous devez procéder au
branchement électrique.
► S'assurer que la section du câble d'alimentation correspond à la puissance
du sécheur et à la tension existant côté client.
► Mettre hors tension la ligne d'alimentation électrique vers le sécheur.
► Sécuriser la ligne d'alimentation électrique vers le sécheur contre le
réenclenchement.

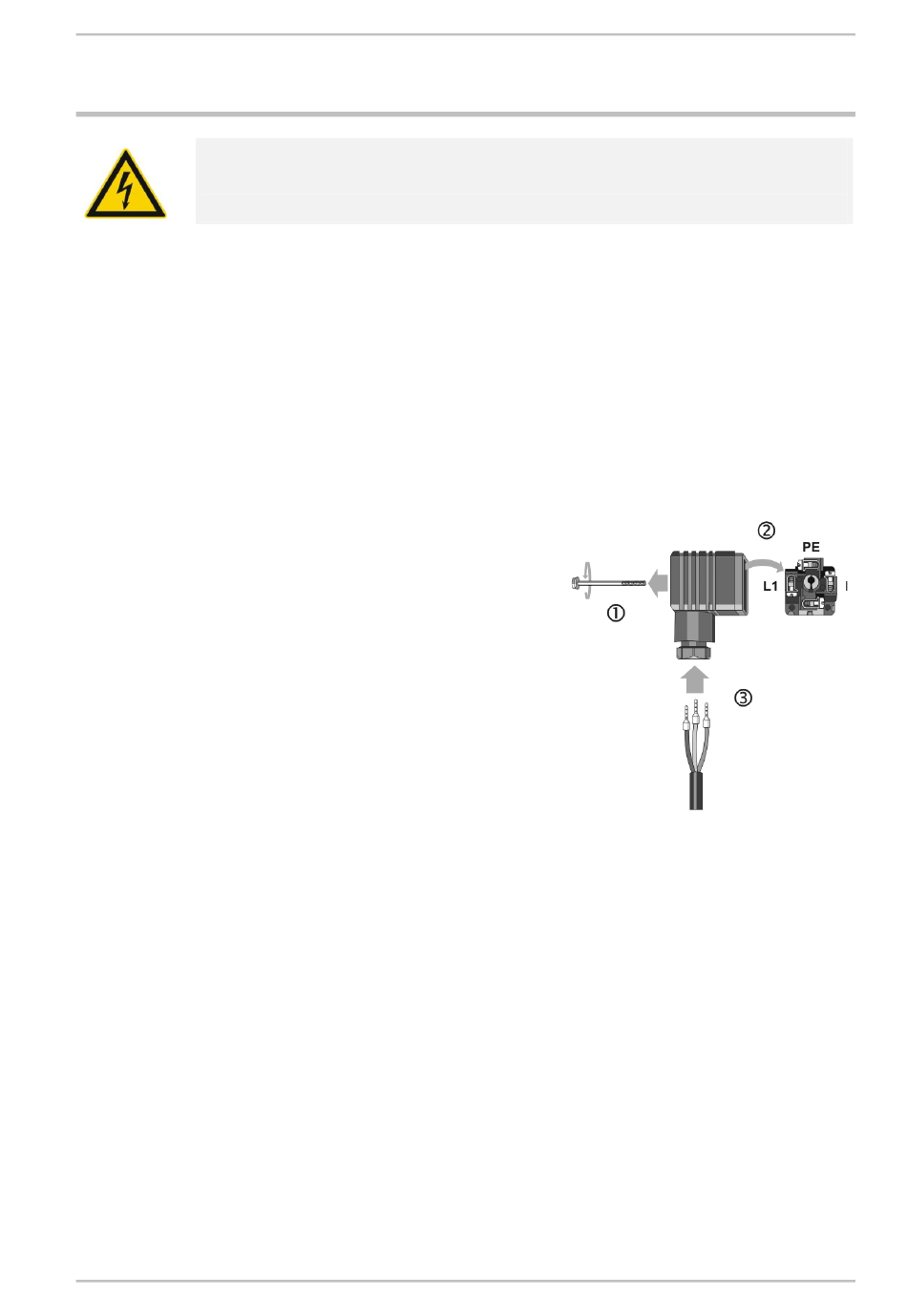

► Desserrez la vis (1) sur le connecteur
d'appareil et retirez le connecteur
d'appareil, garniture d'étanchéité
comprise, de l'armoire.
► Dévisser le bloc de bornage avec un
outil adéquat pour le sortir du coffret
de raccordement (2).
► Dévisser le presse-étoupe et tirer les
câbles par l'ouverture (3). Les
extrémités de phase libres ne doivent
pas avoir plus de 35 mm de long au
maximum.
► Ensuite, raccordez les câbles comme
suit :
—
—
—
La borne 3 n'est pas occupée.
► Ajustez le bloc de bornage dans le connecteur d'appareil et fixez à nouveau
le connecteur d'appareil, garniture d'étanchéité comprise, avec la vis sur
l'armoire.
► Assurer le sécheur dans toutes les phases contre le court-circuit au moyen
de fusibles.
► Pour la décharge de traction du câble, serrer à nouveau à fond le presse-
étoupe.
BSP-MT10-95_FR_03—2012
Terre vers borne PE,
L1 vers borne 1,
N vers borne 2.
Raccorder le câble électrique à la prise
mâle de l'appareil
Installation
25
