Communications sortantes
Le NC2000 ne possède qu'un seul port de communication externe, le port sortant RS485. Ce port est destiné à être
branché au réseau actuel des régulateurs Prolon communiquant en Modbus RTU sur le RS485 (régulateurs de climati-
seur, régulateurs de zone, thermostats, etc.). Sur ce port, le NC2000 agit comme maître, établissant la communication
vers les régulateurs, les regroupant et diffusant de l'information.
Ce port NE répondra PAS aux messages entrants à partir du logiciel Prolon Focus ou d'autres appareils. Par conséquent,
toute tentative de connexion à ce port avec votre ordinateur ou un convertisseur RS485 est futile. Au lieu de cela, utilisez
le port entrant RS485 (à la page 11) pour la communication avec un ordinateur ou un autre appareil maître.
Le port sortant RS485 est en fait un groupe de quatre connecteurs différents, tous câblés en parallèle. L'un ou l'autre des
connecteurs dans le groupe peut être utilisé pour les communications sortantes. Le but d'avoir ces quatre connecteurs
en parallèle est de simplifier la connexion en série.
Deux des connecteurs du groupe sont des prises RJ45 qui sont câblées intérieurement pour correspondre aux spécifica-
tions du Modbus RTU.
Les deux connecteurs restants sont des borniers à vis simples avec 3 terminaux chacun pour A (+), B (-) et GND. (Voir
Figure 7)
La configuration de câblage typique consiste à brancher ce port sortant du NC2000 en série aux régulateurs maîtres
Prolon (régulateur de climatiseur, régulateur de thermopompe, etc.) sur leurs ports entrants (ports INT) respectifs. Les
résistances de polarisation et de terminaison devraient être activées au besoin. Les régulateurs maîtres sont alors câblés
à partir de leurs ports sortants (port NET) respectifs vers leurs régulateurs subordonnés (régulateurs de zones, thermo-
stats, etc.) respectifs.
Voir le document « Guide d'installation – Schémas de câblage » pour plus de renseignements sur la topologie du réseau
et le câblage.

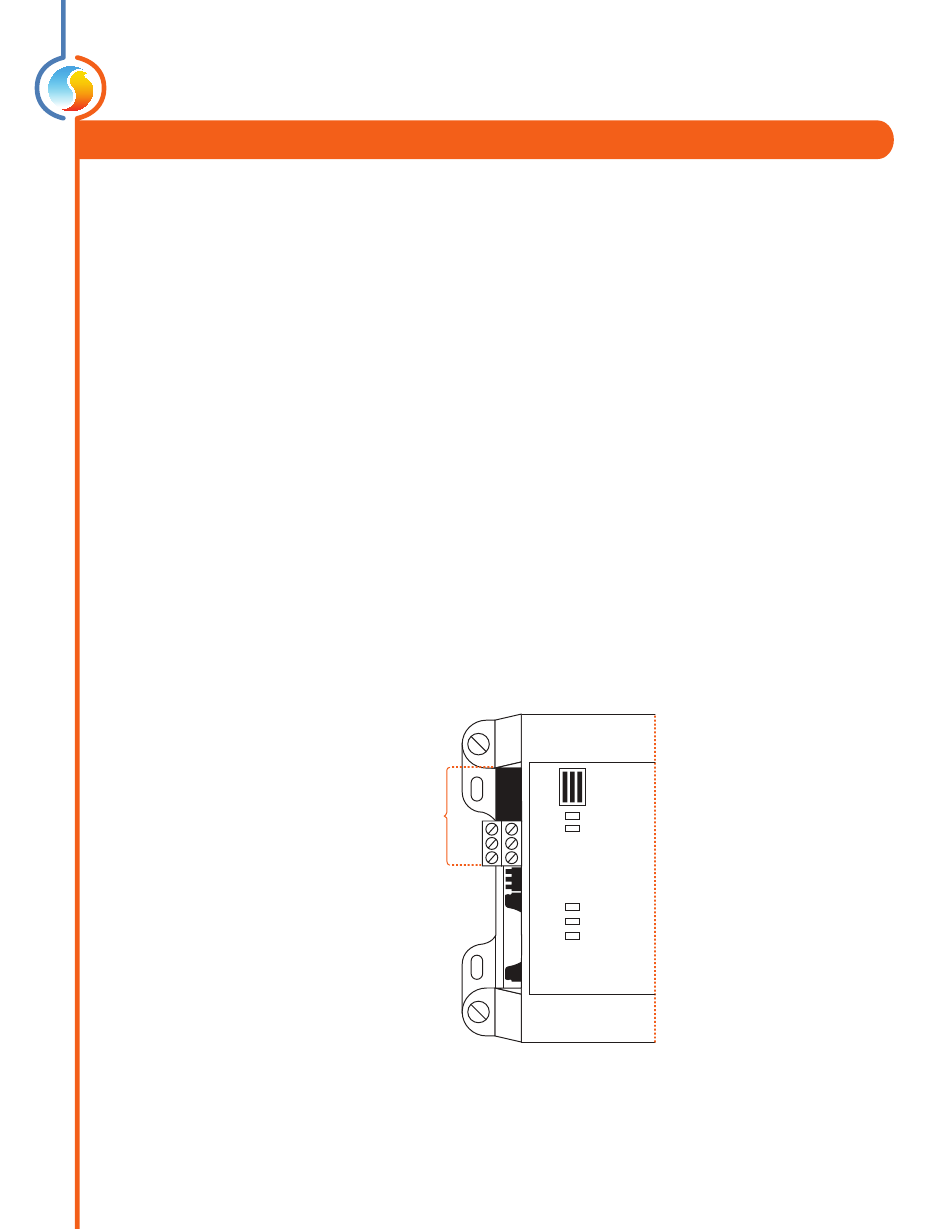

Port sortant
RS485
Figure 8 - Communications sortantes
