02. Installation
BATTERIE
UP TO 14.8V
Pour adapter l'installation AEG d'origine (stock installation) pour travailler avec
NanoHARD, vous devez trouver les contacts de la gâchette. Dans le cas de GB v2,
les contacts sont situés à l'intérieur du GB. Avec un gearbox de la version 3,
l'installation est plus facile parce que les contacts sont à l'extérieur du GB. S'il vous
plaît consulter un technicien de airsoft local si vous n'avez jamais démonté un
gearbox ou si vous avez des préoccupations d'installation.
Connexion de façon incorrecte les bornes de batterie positive et
DANGER!
négative causera des dommages immédiats au produit GATE et
il peut provoquer un incendie.
a) Installation du NanoHARD sans remplacement de fils. En utilisant cette
méthode, le câblage d'origine (stock wiring) est conservé intact, et les connexions
sont modifiées. Comme indiqué sur la Figure 2, dessoudez le fil A de l'un des
contacts de la gâchette, puis le soudez au fil B. Il n'a pas d'importance quel fil vous
déconnectez des contacts de la gâchette, il suffit de joindre les deux fils ensemble à
un terminal. À la place du fil A, soudez le fil conducteur de signal unique pour les
contacts de la gâchette (No. 4 – fourni dans le kit). Le fil est très mince car il gère un
courant très faible et il est utilisé uniquement pour détection du commutateur.
Maintenant, connectez l'appareil entre la batterie et AEG. N'oubliez pas le fil pour les
contacts de la gâchette. Connectez-le au « Top pin ».
08
fusible

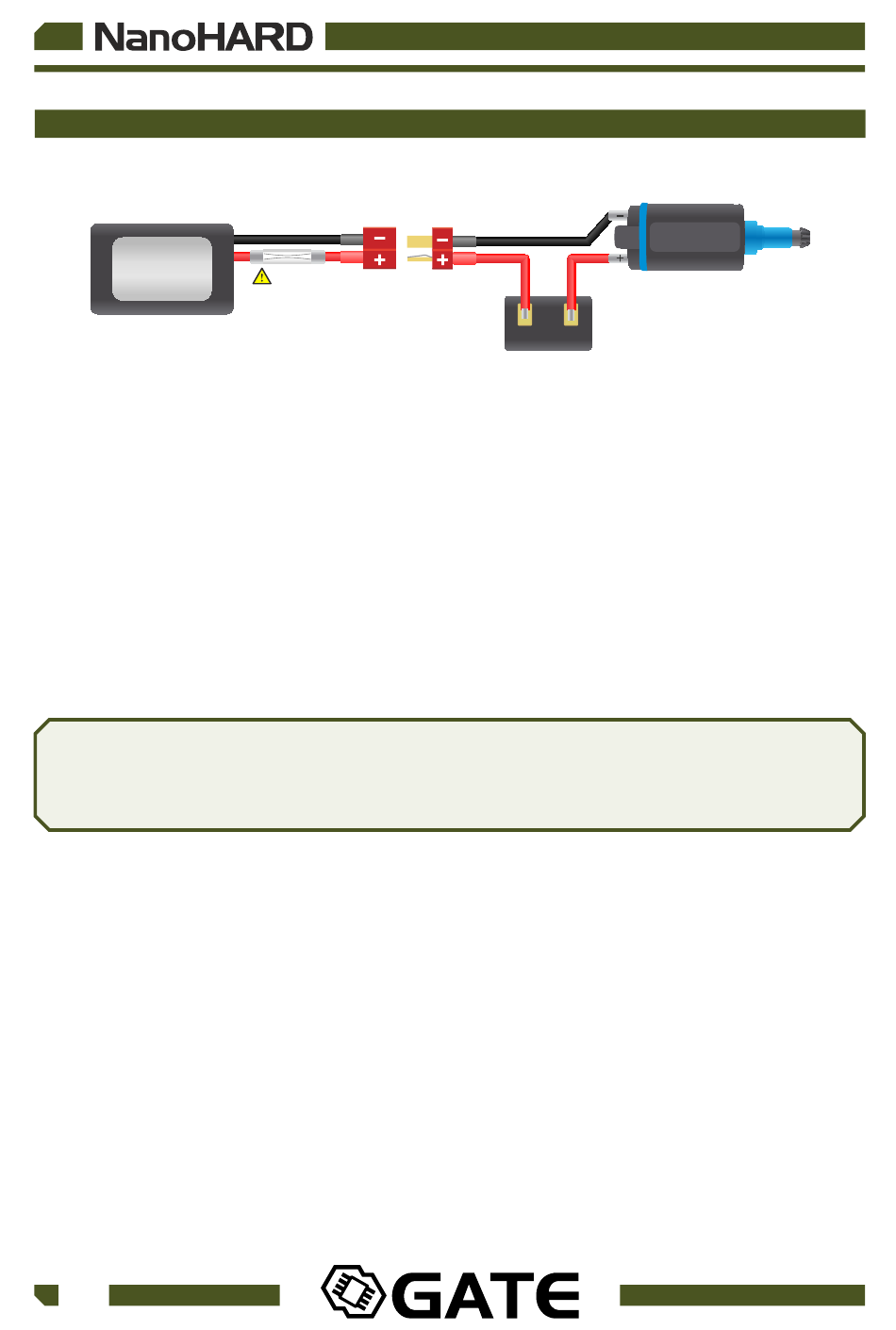

Fig 1. Schéma de câblage standard d' A EG
C
Moteur d'AEG
A
B
CONTACTS
