Sommaire des Matières pour Eaton DET-RSMOKE

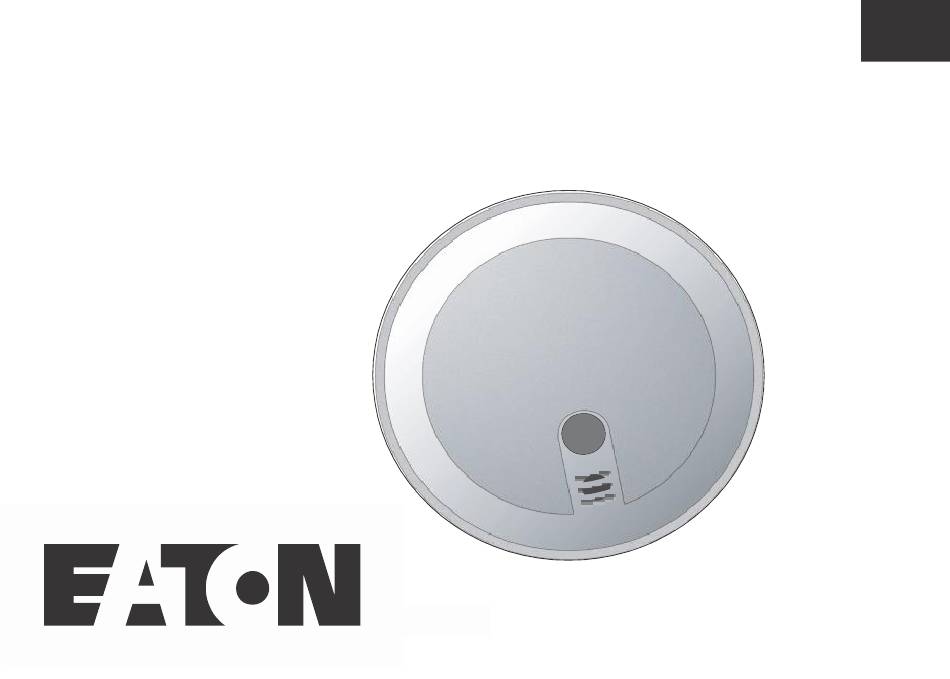

- Page 1 DET-RSMOKE...
-
Page 2: Table Des Matières
Sommaire Introduction ..........3 Spécifications ......... 4 Equipements Compatibles ..... 4 Préparation ..........5 Insertion des Piles ......5 Apprentissage ........6 Voyant d'activité ......7 Installation ..........8 Facteurs de Performance ....8 Détection de fumée ......8 Buzzer..........9 La Transmission Radio .... -
Page 3: Introduction
Radio EATON / SCANTRONIC. Le détecteur intègre un émetteur radio 868Mhz. Le DET-RSMOKE détecte la fumée d'un feu potentiel. DET-RSMOKE est un détecteur autonome de fumée DAAF et il doit être utilisé pour cette fonction. Il ne peut en aucun cas remplacer un système de détection incendie de type 1ou DAD. -
Page 4: Spécifications
SPECIFICATIONS Référence DET-RSMOKE Alimentation 3 piles Alcaline AA soit 4,5V. Piles faibles: 3.2V Dimensions: 122mm x 122mm x 50mm (H x L x P) Température: -10°C à +65°C Fréquence Radio: 868,6625 MHz Immunité: 10V/m Puissance radio: 10mW Puissance buzzer 85dB à 3m Fréquence buzzer: 2.7kHz... -
Page 5: Préparation
PREPARATION Le détecteur est livré avec ces piles en place. Un isolant plastique entre les piles et les contacts maintien le détecteur hors tension dans son emballage. Mise sous tension Retirer le socle de fixation (s'il est en place), voir Figure 1 Verrouillé... - Page 6 Ouvrir le compartiment des piles, voir Figure 2. Retirer l'isolant plastique entre les piles. Le voyant de fonctionnement clignote huit fois. Ceci indique que le détecteur fonctionne. Note: Si le voyant s'allume pendant une seconde et que le buzzer sonne toutes les 10 secondes, un défaut est signalé.
-
Page 7: Apprentissage
Infrarouge : Retirer les piles. Maintenir le détecteur pour que son voyant soit positionné contre le récepteur infrarouge. Attendre 30s après le retrait des piles et connecter à nouveau celles-ci. (Afin de s'assurer que le DET-RSMOKE démarre normalement) Le voyant d'activité clignote 8 fois. L'identité du détecteur est envoyée par infrarouge Voyant d’activité... -
Page 8: Installation
Chacune de ses fonctions est conditionnée par l’environnement du détecteur. Détection de fumée DET-RSMOKE est un détecteur optique de fumée. Cette technologie est une des plus courament utilisées. Un détecteur de fumée optique est constitué d'une petite chambre abritée de la lumière dans laquelle circule un flux d'air permanent. Lorsque la fumée pénètre dans la chambre d'analyse et obscurcie celle-ci, le photo-détecteur intégré... -
Page 9: Buzzer
La transmission Radio Le DET-RSMOKE transmet un signal radio en 868.6625 MHz, fréquence européenne harmonisée réservée à la transmission d'alarme. DET-RSMOKE a été conçu pour fonctionner avec les centrales et les récepteurs Eaton / SCANTRONIC. L'environnement autour du détecteur peut influencer la propagation des ondes radio. - Page 10 Placer le détecteur sur le palier des chambres. Le niveau sonore en cas d’alarme est suffisant pour réveiller un dormeur. • Placer au moins un détecteur par étage. S’assurer que le récepteur reçoive correctement le signal radio provenant du détecteur DET-RSMOKE: • Placer les détecteurs en hauteur. •...
-
Page 11: Ou Ne Pas Installer De Détecteur De Fumée
Ou ne pas installer de détecteur de fumée Ne pas placer de détecteur dans un endroit où la fumée ne se disperse pas : • Les zones mortes se situent dans les angles plafond / mur: 100mm Toit Centre du 100mm plafond 150mm... - Page 12 • Eviter de positionner le détecteur au niveau du faitage: 900mm Distance horizontal du sommet. Figure 6 • Eviter les pièces fermées ou les endroits clos si vous installez quelques détecteurs. Sinon vous pouvez installer un détecteur par pièce close. •...
-
Page 13: Exemples
• Eviter les endroits trop ventilés qui disperse la fumée éventuelle et qui empêche le détecteur de la détecter. Ne pas installer le détecteur dans des zones ou des fausses alarmes peuvent se produire. Evitez : • Les espaces où il y a de la fumée régulièrement : cuisine, garage, fumoir. - Page 14 Chambre 1 Stockage Chambre 2 Salon Couloir Chambre 3 Couloir Salle de Bain Toilette Chaudière Cuisine Position: Non Position: Oui Balcon Figure 7...
- Page 15 Cuisine Salle à manger Cage d’escalier Salon Position: Non Position: Oui Figure 8...
- Page 16 Salle de bain Placard Chambre 1 Palier Chambre 3 Position: Non Chambre 2 Position: Oui Figure 9...
-
Page 17: Limites De Fonctionnement
Limites de fonctionnement: DET-RSMOKE a été conçu pour être utilisé dans un environnement domestique. Il présente les limites suivantes qui sont partagées par la plupart des détecteurs optiques de fumée : Le détecteur ne peut pas déclencher en cas d’incendie si la fumée n‘entre pas à l’intérieur de celui-ci. -
Page 18: Fonctionnement
1. Ergots de fixation 2. Trous oblongs de fixation 3. Détrompeurs d’orientation Figure 10 Fixer le socle de fixation. Monter le détecteur en s’alignant sur les détrompeurs. Fonctionnement En mode normal de veille, le détecteur reste silencieux. Si le voyant d’activité est activé (voir page 7) il s’allumera toutes les minutes. -
Page 19: Alerte Silencieuse
Rendre une alerte silencieuse Pour rendre silencieux le détecteur il faut appuyer brièvement sur le bouton Test (voir Figure 3). Le détecteur restera silencieux six minutes et retournera à son fonctionnement normal. TEST. 1. Mettre la centrale ou le récepteur en mode test des détecteurs (suivre les instructions de la notice associée). -
Page 20: Maintenance
MAINTENANCE Vérifier chaque semaine le bon fonctionnement du détecteur en appuyant sur le bouton de test et assurez-vous que la grille du détecteur ne soit pas obstruée par des débris ou de la poussière. L’alarme retentit aussi longtemps que le bouton test et appuyé ou que la fumée reste présente dans le détecteur. -
Page 21: Sav
Si l'avertisseur sonne toutes les 10 secondes et que le voyant clignote toutes les secondes c’est qu’un défaut est présent. Retirer les anciennes piles, attendre 60 secondes et mettre en place les piles neuves. Vérifier que le voyant d’activité s’allume correctement. Si après le remplacement des piles le buzzer continue de sonner toutes les dix secondes, il est nécessaire de remplacer le détecteur. - Page 22 Ce produit est conforme aux exigences des directives et règlements suivants: 305/2011 Construction Product Regulation (CPR) 93/68/EEC The CE Marking Directive 1999/5/EC R&TTE Directive 2011/65/EU Directive concernant les matières dangereuses (RoHS) 2012/19/EU Directive déchets d'équipements électriques et électroniques (DEEE) Et aussi les normes suivantes EN14604:2005+ Corr: 2008 Détecteur de fumée EN 50131-1 + A1:2009 Système d’alarme intrusion - Part 1 EN50131-5-3:2005+A1:2008 Système d’alarme intrusion -...
- Page 23 Tous les efforts ont été faits pour assurer que le contenu de ce guide soit exact. Cependant, ni l’auteur ni EATON n’acceptent aucune responsabilité pour toute perte ou tout dommage causé directement ou indirectement par ce guide. Le contenu de ce guide est sujet à...
- Page 24 0359-CPR-00418 EN 14604:2005+Corr:2008 Smoke Alarm Devices DET-RSMOKE...
