Quand le brûleur est en position démarrage et que les thermostats chaudière sont enclenchés, les résistances (G) du
réchauffeur, les résistances auxiliaires sur pompe et le groupe tête sont sous tension. Quand le
thermostat du réchauffeur atteint la valeur fixée (normalement, il faut au minimum 90°C pour
garantir un niveau de circulation adéquat), la pompe de démarrage est autorisée (si l'on utilise
le thermorégulateur GEFRAN 200, régler le point de consigne de la sortie 1).
Si le système de préchauffage du réservoir est également prévu pour l'emploi d'un échangeur de
liquides (eau chaude, vapeur, huile diathermique), le thermostat peut activer un contact du
bornier pour donner l'autorisation électrique à l'électrovanne liquides. Ceci n'est pas une solution standard car, norma-
lement, le fluide chauffé est toujours en circulation.
La pompe commence à envoyer le fuel lourd (la tête a déjà été chauffée par sa résistance (O), c'est pourquoi il n'y a pas
de résidus de fuel lourd dense froid) qui circule du réservoir à la tête, puis à la ligne de retour de la boucle d'alimenta-
tion du fuel lourd. Quand le thermostat de la tête atteint la valeur fixée (normalement, le cycle débute de manière
appropriée autour de 70-30°C), l'appareil donne l'autorisation à l'allumage du brûleur. Le servomoteur se positionne
automatiquement sur le minimum (voir le chapitre de la régulation) en agissant sur la vanne de l'air et en agissant sur le
retour du régulateur de pression du fuel lourd.
L'électroaimant (A) ouvre le gicleur (Q) dans la condition suivante :
- les étincelles des électrodes d'allumage sont générées par le transformateur, qui est également réglé automatiquement
par le dispositif de contrôle du brûleur.
Si la cellule de détection ne détecte pas la flamme, cela provoque le blocage du brûleur.
Une fois l'allumage effectué et la période de stabilisation de la flamme écoulée, le système commence à fonctionner en
modulation.
- Avant l'allumage, s'assurer que la pompe et les tubes de refoulement sont complètement remplis avec le fuel lourd
chaud ; l'absence de fuel lourd peut provoquer le grippage de la pompe.
- En cas de blocage, un voyant s'allume sur le panneau de commande du brûleur ; de plus, un signal de tension est
disponible pour la transmission de l'alarme à distance.
- Lors du premier allumage, il est normal que des blocages surviennent (jusqu'à 4 environ) ; pour réarmer, appuyer sur
le bouton de l'appareil (qui se trouve dans la partie antérieure du panneau de contrôle du brûleur) afin de répéter le
cycle de démarrage. Si les blocages persistent, s'adresser à un technicien qualifié.
N.B. : La condition de l'appareil au moment du blocage peut fournir des indications sur la cause du blocage.

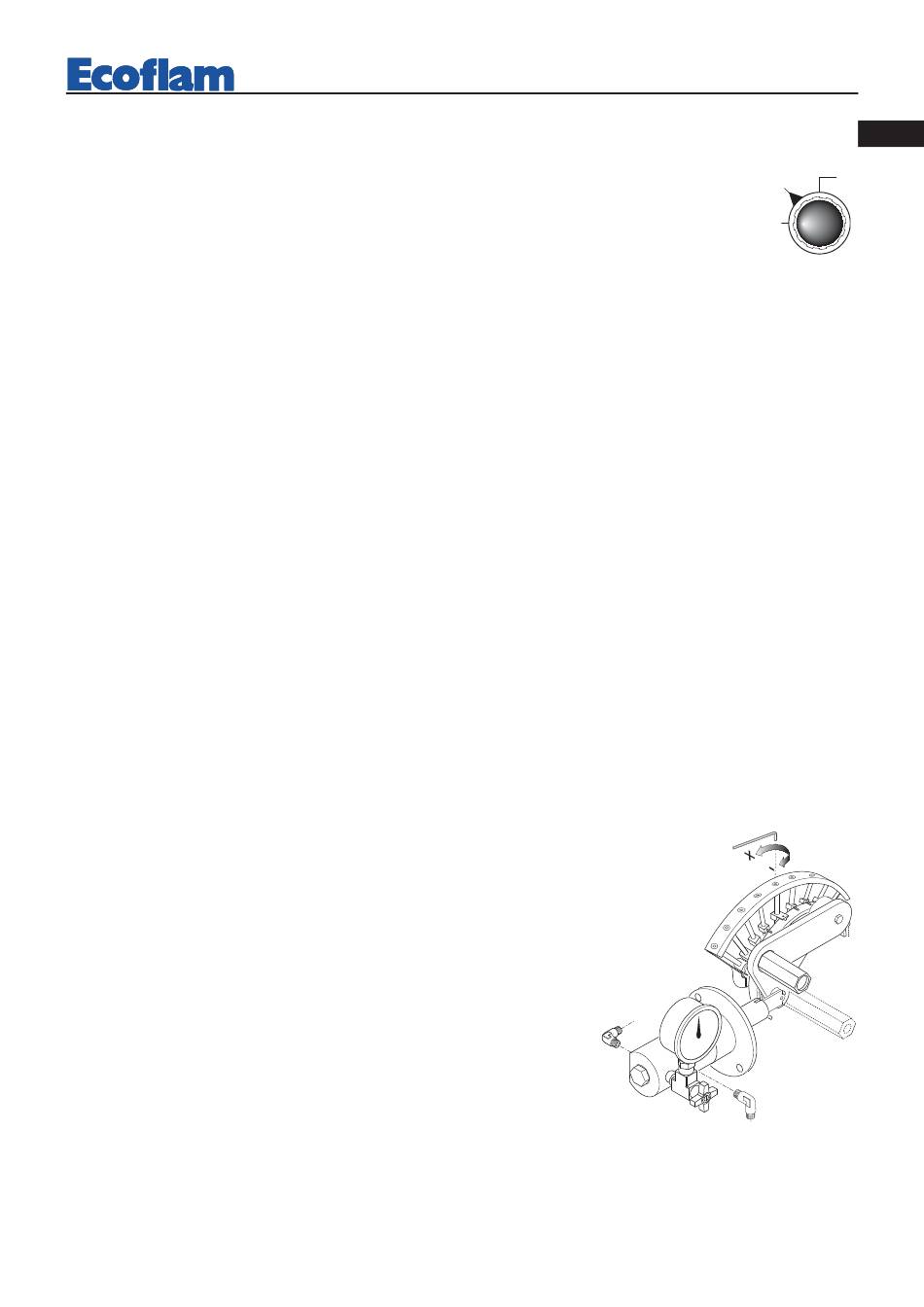

Le diagramme représente le système de réglage du retour de fuel pour ces types de brûleurs, qui
incorporent un gicleur avec retour variable progressif. Le débit du fuel peut être modifié au moyen
du gicleur de retour en modifiant la pression dans le retour. On obtient le débit maximum de fuel
quand la pression de la pompe est d'environ 30 bars et que le retour est complètement fermé. On
obtient le débit minimum du fioul quand la ligne de retour est complètement ouverte. Pour
mesurer la pression en refoulement, monter un manomètre sur la pompe. La pression du
retour peut être lue sur le manomètre, monté sur le régulateur de pression, qui équipe le brû-
leur.
Pression pompe 22-30 bar.
Débit max. brûleur , pression de retour:
FLUIDICS gicleur : 16 ÷19 bar.
BERGONZO gicleur : 20 ÷24 bar.
Débit min. brûleur , pression de retour:
FLUIDICS gicleur : 6 ÷9 bar
BERGONZO gicleur : 4 ÷8 bar
FONCTIONNEMENT DU BRÛLEUR
RÉGLAGE DE LA PRESSION DE RETOUR FUEL
420010311300 MULTIFLAM 2000.1 - 2500.1 PR/PR TS
