Graphique de tendances
XXX
7. 00
pH
5. 00

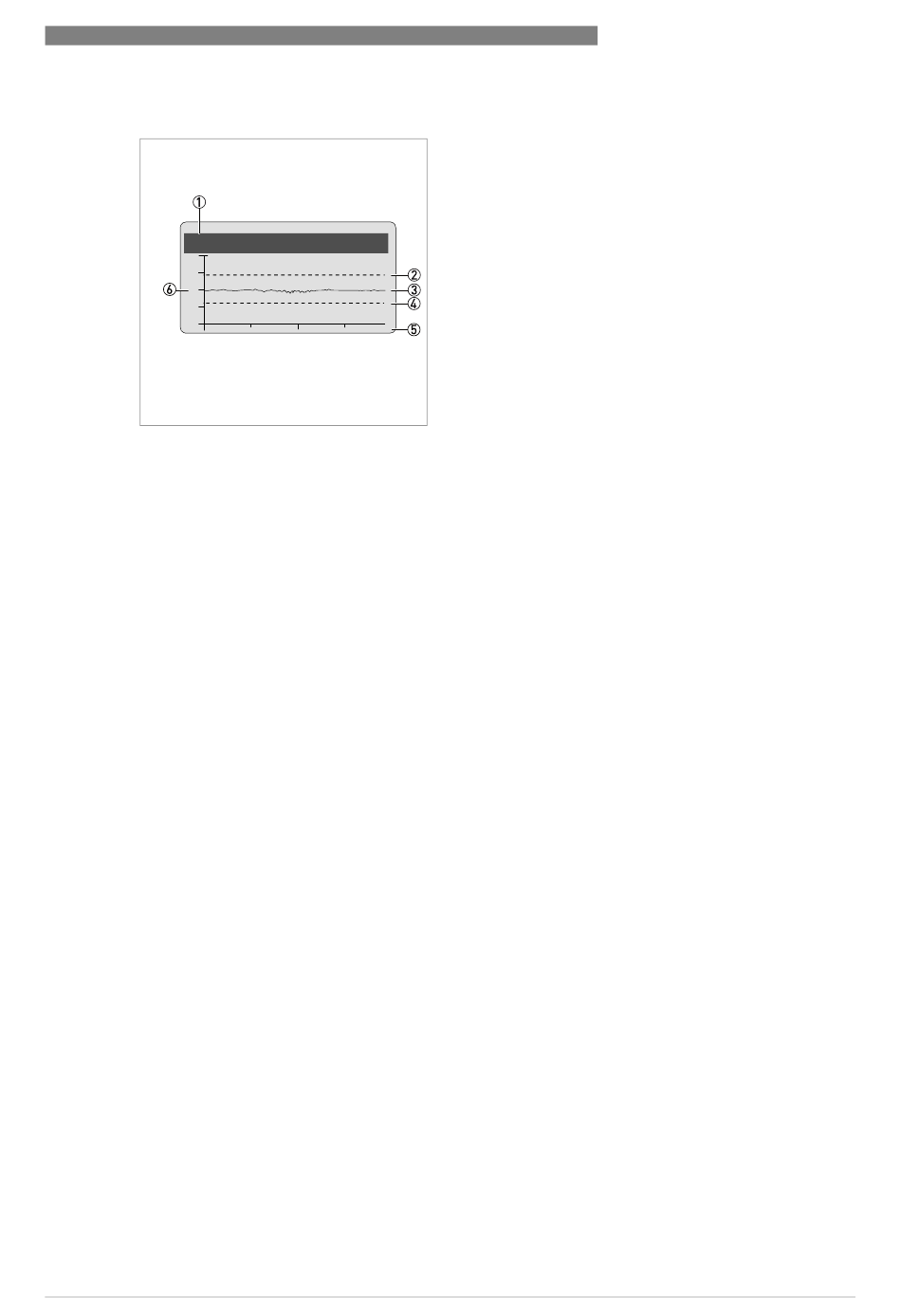

Figure 6-4: Graphique de tendances
1 TAG
2 ? L igne limite (par exemple, relais 1)
3 Graphique de tendances
4 ? L igne limite (par exemple, relais 2)
5 Plage
6 Unité de mesure
Le graphique de tendance affiche un graphique des valeurs mesurées (axe y) pour une durée
prédéfinie
(axe x).
Accéder à l'option de menu A4.4 pour régler la variable à afficher. Il est possible de sélectionner
la variable PV, SV, TV, QV, 4...20 mA (L1) ou 4...20 mA (L2). Régler l'échelle de mesure dans
laquelle il est possible de choisir entre manuel et automatique. En mode manuel, il est possible
de définir la valeur minimale et la valeur maximale. Définir si les lignes de limite des relais 1 et
relais 2 doivent être affichées.
10/2022 - 4009605201 - MA SHD 200 R04 fr
