Manuel d'utilisation séparateur de poussières

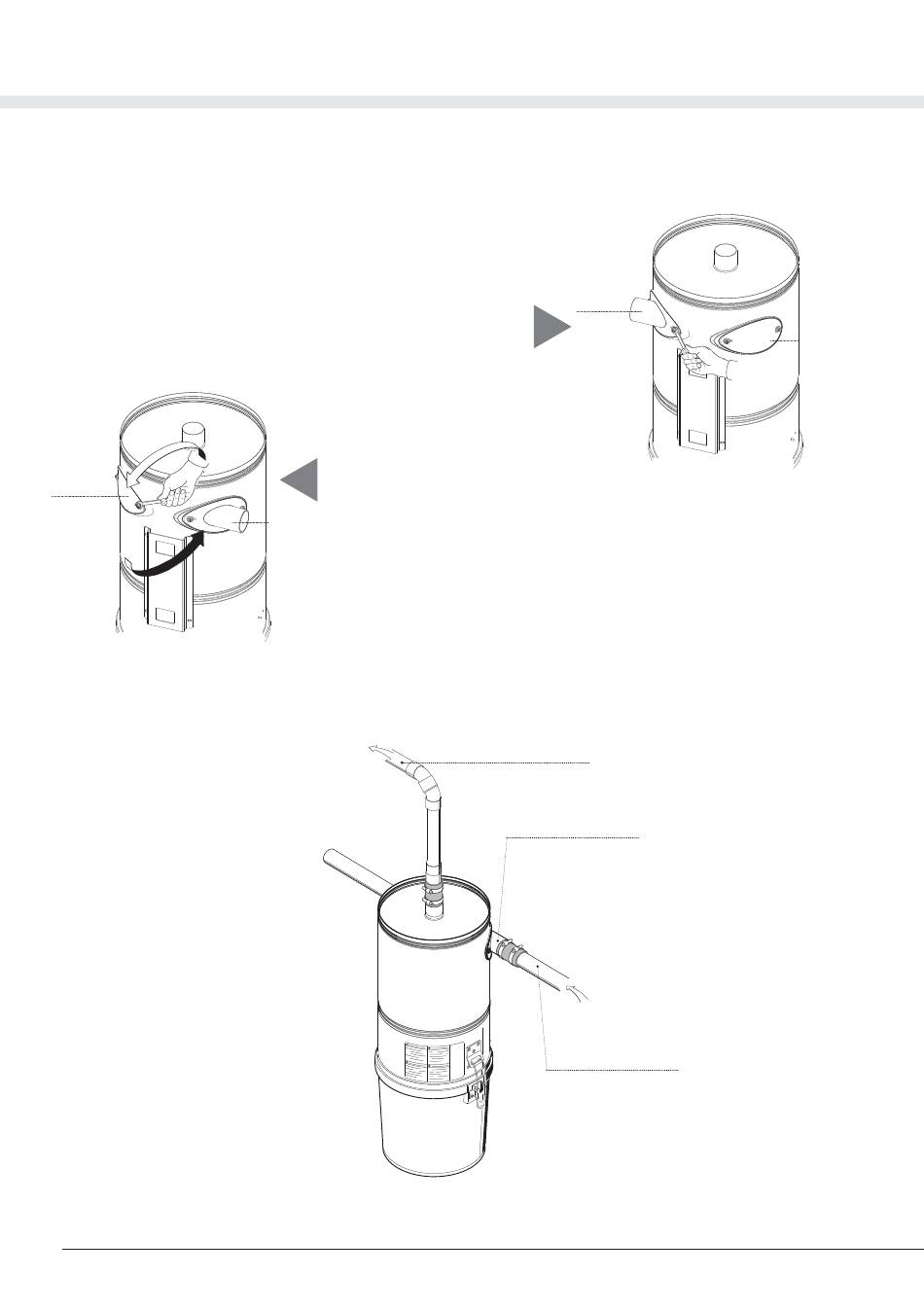

6.1 Transformation du modèle DX en SX
Le séparateur est conçu pour être connecté au réseau des tuyaux soit à droite soit à gauche.
La transformation est simple et rapide.
Pour effectuer l'opération il faut:
B
8
Démonter l'entrée du tube
d'aspira-tion "A" et le panneau
de fermeture "B" (dévisser les
vis).
Remonter, en intervertissant leurs
2
po-sitions respectives, le tube d'aspi-
ration "A" et le panneau de fermeture
A
"B" en revissant les vis.
Durant l'opération, faire tourner de
180 degrés l'entrée du tube d'aspira-
tion (voir dessin).
A
1
Tuyau de raccord au
module moteur
Raccord d'aspiration inter-
changeable droite / gauche
Tuyau de raccord au
réseau des tuyaux
B
09/09/2022 Rev:1.0.1
