Sommaire des Matières pour Varytec Fan FX

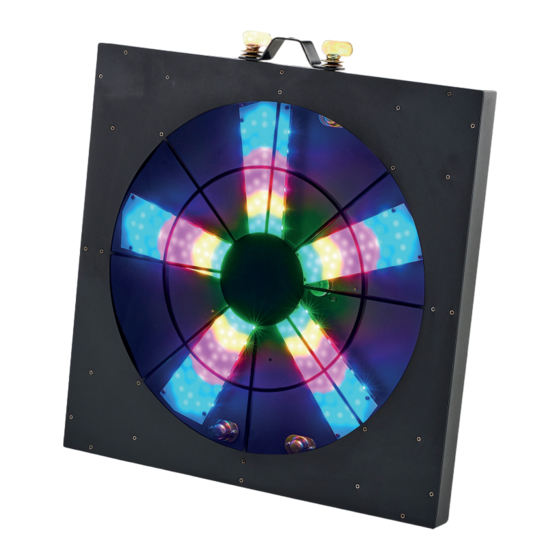

- Page 1 Fan FX panneau d’effets...
- Page 2 Musikhaus Thomann Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Allemagne Téléphone : +49 (0) 9546 9223-0 Courriel : info@thomann.de Internet : www.thomann.de 09.06.2020, ID : 475607...
-
Page 3: Table Des Matières
6.1 Vue d'ensemble du menu......................31 6.2 Fonctions en mode 5 canaux....................... 32 6.3 Fonctions en mode 8 canaux....................... 33 6.4 Fonctions en mode 19 canaux....................34 6.5 Fonctions en mode 91 canaux....................36 Données techniques..........................38 Fan FX panneau d’effets... - Page 4 Table des matières Câbles et connecteurs........................... 40 Nettoyage..............................41 Protection de l’environnement......................42 Fan FX panneau d’effets...
- Page 5 Fan FX panneau d’effets...
-
Page 6: Remarques Générales
à l’acheteur. Nos produits et notices d’utilisation sont constamment perfectionnés. Toutes les informations sont donc fournies sous réserve de modifications. Veuillez consulter la dernière version de cette notice d’utilisation disponible sous www.thomann.de. Fan FX panneau d’effets... -
Page 7: Informations Complémentaires
Nos guides en ligne fournissent des informations détaillées sur les Guides en ligne bases et termes techniques. Conseils Pour obtenir des conseils, veuillez contacter notre hotline technique. personnalisés Si vous avez des problèmes avec l'appareil, notre service clients sera Service heureux de vous aider. Fan FX panneau d’effets... -
Page 8: Conventions Typographiques
Des textes et des valeurs affichés sur l'appareil sont indiqués par des guillemets et en italique. Exemples : « ON » / « OFF » 1.3 Symboles et mots-indicateurs Cette section donne un aperçu de la signification des symboles et mots-indicateurs utilisés dans cette notice d'utilisation. Fan FX panneau d’effets... - Page 9 Cette association du symbole et du terme générique renvoie à une situation dangereuse potentielle pouvant se traduire par des dommages matériels et sur l'environnement si celle- ci ne peut être évitée. Symbole d'avertissement Type de danger Avertissement : tension électrique dangereuse. Fan FX panneau d’effets...
- Page 10 Remarques générales Symbole d'avertissement Type de danger Avertissement : rayonnement optique dangereux. Avertissement : emplacement dangereux. Fan FX panneau d’effets...
-
Page 11: Consignes De Sécurité
Prolongez la durée de vie de l’appareil par des arrêts réguliers en évitant de mettre l’appareil souvent en marche et en arrêt. L’appareil ne convient pas au fonctionnement en continu. Fan FX panneau d’effets... - Page 12 Veillez à ce que les enfants ne détachent pas de petites pièces de l'appareil (par exemple des boutons de commande ou similaires). Les enfants pourraient avaler les pièces et s'étouffer. Ne laissez jamais des enfants seuls utiliser des appareils électriques. Fan FX panneau d’effets...
- Page 13 à contacts de protection. Ne modifiez ni le câble d’alimenta‐ tion ni la fiche électrique. En cas de non-respect, il y a risque de décharge élec‐ trique et danger d’incendie et de mort. En cas de doute, veuillez contacter votre électricien agréé. Fan FX panneau d’effets...
- Page 14 Les personnes sensibles devraient éviter de regarder les flashs. REMARQUE ! Risque d’incendie Ne recouvrez jamais les fentes d’aération. Ne montez pas l’appareil à proximité directe d’une source de chaleur. Tenez l’appareil éloigné des flammes nues. Fan FX panneau d’effets...
- Page 15 Les dépôts de poussière et salissures à l’intérieure de peuvent endommager l’ap‐ pareil. Lors des conditions d’environnement correspondantes (poussière, fumée, nicotine, brouillard, etc.), l’appareil doit être maintenu régulièrement par un pro‐ fessionnel dûment qualifié pour éviter des dommages par surchauffe et d’autre dysfonctionnements. Fan FX panneau d’effets...
-
Page 16: Alimentation Électrique
électrique ou d’incendie. REMARQUE ! Éventuels dommages dus à un fusible incorrect L’utilisation des fusibles d’un autre type peut entraîner des dommages graves sur l’appareil. Risque d’incendie ! Utilisez uniquement des fusibles du même type. Fan FX panneau d’effets... -
Page 17: Performances
Entrées et sorties : DMX (3 pôles) Utilisation par le biais des touches et de l’écran de l’appareil Connexions Power-Twist pour une alimentation propre et pour alimenter les autres appa‐ reils Boîtier métallique solide avec étrier de fixation Fan FX panneau d’effets... - Page 18 Cet effet augmente à une température de fonctionnement élevé. Vous pouvez pro‐ longer la durée d’utilisation des agents lumineux en vérifiant que la ventilation est toujours suffisante et en faisant fonctionner les LEDs à une luminosité aussi faible que possible. Fan FX panneau d’effets...
-
Page 19: Installation Et Mise En Service
Connectez les appareils à contrôler via un câble DMX approprié à l’appareil. 30 appareils maximum peuvent être raccordés en série à chaque interface sérielle du contrôleur. La lon‐ gueur du câble ne doit pas excéder 100 mètres en cas d’un raccordement en parallèle en mode DMX. Fan FX panneau d’effets... - Page 20 être les plus courts possibles. Posez les câbles afin que personne ne marche dessus ni ne trébuche. Assurez vous que cet appareil ne soit pas raccordé à un gradateur. Fan FX panneau d’effets...
-
Page 21: Connexions Et Éléments De Commande
Connexions et éléments de commande Connexions et éléments de commande Fan FX panneau d’effets... - Page 22 8 Connexion enfichable pour le montage aligné de plusieurs appareils 9 Voyant indicateur DMX : s’allume dès que l'appareil est sous tension et reçoit un signal DMX. 10 Écran 11 Boutons pour le réglage de l'appareil Fan FX panneau d’effets...
- Page 23 Décrémente la valeur affichée d’une unité. 12 [DMX OUT] Sortie DMX (3 pôles) pour la connexion d'autres appareils DMX dans un univers DMX 13 [DMX IN] Entrée DMX (3 pôles) pour la commande de l'appareil par DMX Fan FX panneau d’effets...
-
Page 24: Utilisation
Appuyez sur [MENU] pour ouvrir le menu principal et pour passer entre les points du menu principal. Sélectionnez avec un sous-menu ou une valeur. Appuyez sur [ENTER] pour confirmer la sélection. Appuyez sur [MENU] pour revenir au niveau de menu supérieur. Fan FX panneau d’effets... - Page 25 Fonction « 5CH » Mode à 5 canaux « 8CH » Mode à 8 canaux « 19CH » Mode à 19 canaux « 91CH » Mode à 91 canaux Appuyez sur [ENTER] pour confirmer la sélection. Fan FX panneau d’effets...
- Page 26 à 5 canaux « 504 » en mode à 8 canaux « 493 » en mode à 19 canaux « 421 » en mode à 91 canaux Appuyez sur [ENTER] pour confirmer la sélection. Fan FX panneau d’effets...
- Page 27 Affichage écran Fonction « R-DIM » « 001…255 » Intensité LED rouge « G-DIM » « 001…255 » Intensité LED vert « B-DIM » « 001…255 » Intensité LED bleu Appuyez sur [ENTER] pour confirmer la sélection. Fan FX panneau d’effets...
-
Page 28: Affichage Écran
Position statique « 128…191 » Rotation dans le sens contraire des aiguilles d’une montre, vitesse croissante « 192…255 » Rotation dans le sens des aiguilles d’une montre, vitesse croissante Appuyez sur [ENTER] pour confirmer la sélection. Fan FX panneau d’effets... - Page 29 Appuyez sur [MENU] jusqu’à ce que l’écran affiche l’option « SPEED » . Appuyez sur jusqu'à ce que l'écran affiche la valeur souhaitée entre « 01 » et « 16 » pour régler la vitesse de déroulement de lente à rapide. Appuyez sur [ENTER] pour confirmer la sélection. Fan FX panneau d’effets...
-
Page 30: Réinitialiser
La commande par la musique est activée. Appuyez sur [ENTER] pour confirmer la sélection. Réinitialiser Appuyez sur [MENU] jusqu’à ce que l’écran affiche l’option « Reset » . Appuyez sur [ENTER] pour confirmer la sélection. ð L’appareil se réinitialise. Fan FX panneau d’effets... -
Page 31: Vue D'ensemble Du Menu
Utilisation 6.1 Vue d'ensemble du menu Fan FX panneau d’effets... -
Page 32: Fonctions En Mode 5 Canaux
Fonction gradateur (0 % … 100 %) 0 … 255 Intensité LED rouge (0 % … 100 %) 0 … 255 Intensité LED vert (0 % … 100 %) 0 … 255 Intensité LED bleu (0 % … 100 %) Fan FX panneau d’effets... -
Page 33: Fonctions En Mode 8 Canaux
000 … 255 Intensité LED bleu (0 % … 100 %) 000 … 255 Mix de couleurs RGB 000 … 255 Sélection d’un des 35 programmes automatiques 0 … 255 Vitesse de déroulement du programme (lente … rapide) Fan FX panneau d’effets... -
Page 34: Fonctions En Mode 19 Canaux
Intensité bleu pixel anneau 2 (0 % … 100 %) 0 … 255 Intensité rouge pixel anneau 3 (0 % … 100 %) 0 … 255 Intensité vert pixel anneau 3 (0 % … 100 %) Fan FX panneau d’effets... - Page 35 Intensité rouge pixel anneau 6 (0 % … 100 %) 0 … 255 Intensité vert pixel anneau 6 (0 % … 100 %) 0 … 255 Intensité bleu pixel anneau 6 (0 % … 100 %) Fan FX panneau d’effets...
-
Page 36: Fonctions En Mode 91 Canaux
Ailette 1 segment 2 vert (0 % … 100 %) 0 … 255 Ailette 1 segment 2 bleu (0 % … 100 %) … 0 … 255 Ailette 1 segment 6 rouge (0 % … 100 %) Fan FX panneau d’effets... - Page 37 Ailette 5 segment 5 rouge (0 % … 100 %) 0 … 255 Ailette 5 segment 5 vert (0 % … 100 %) 0 … 255 Ailette 5 segment 5 bleu (0 % … 100 %) Fan FX panneau d’effets...
-
Page 38: Données Techniques
Prise d'entrée verrouillable (Power Twist) trique Contrôle par DMX Prise XLR, 3 pôles Connexions de sortie Alimentation élec‐ Prise de sortie verrouillable (Power trique Twist) Contrôle par DMX Prise XLR, 3 pôles Puissance consommée 55 W Fan FX panneau d’effets... - Page 39 Dimensions (L × H × P) 500 mm × 500 mm × 110 mm Poids 7,0 kg Conditions d'environne‐ Plage de température 0 °C…40 °C ment Humidité relative 50 %, sans condensation Informations complémentaires Type Décoration murale Fonctionnement par accumulateur Fan FX panneau d’effets...
-
Page 40: Câbles Et Connecteurs
Une prise XLR tripolaire sert de prise DMX, une fiche XLR tripolaire d’entrée DMX. Le dessin et le tableau ci-dessous montrent le brochage d’un couplage adapté. Terre (blindage) Signal inverse, (DMX–, point froid) Signal (DMX+, point chaud) Fan FX panneau d’effets... -
Page 41: Nettoyage
Effectuez le nettoyage avec un chiffon sec et doux. Enlevez les dépôts incrustés avec un chiffon légèrement humecté. N’employez jamais de nettoyant, d’alcool ou de diluant. Fan FX panneau d’effets... -
Page 42: Protection De L'environnement
Recyclez ce produit par l’intermédiaire d’une entreprise de recyclage agréée ou les services de recyclage communaux. Respectez la réglementation en vigueur dans votre pays. En cas de doute, contactez le service de recyclage de votre commune. Fan FX panneau d’effets... - Page 44 Musikhaus Thomann · Hans-Thomann-Straße 1 · 96138 Burgebrach · Germany · www.thomann.de...
