Avant du châssis
Verrou de la glissière

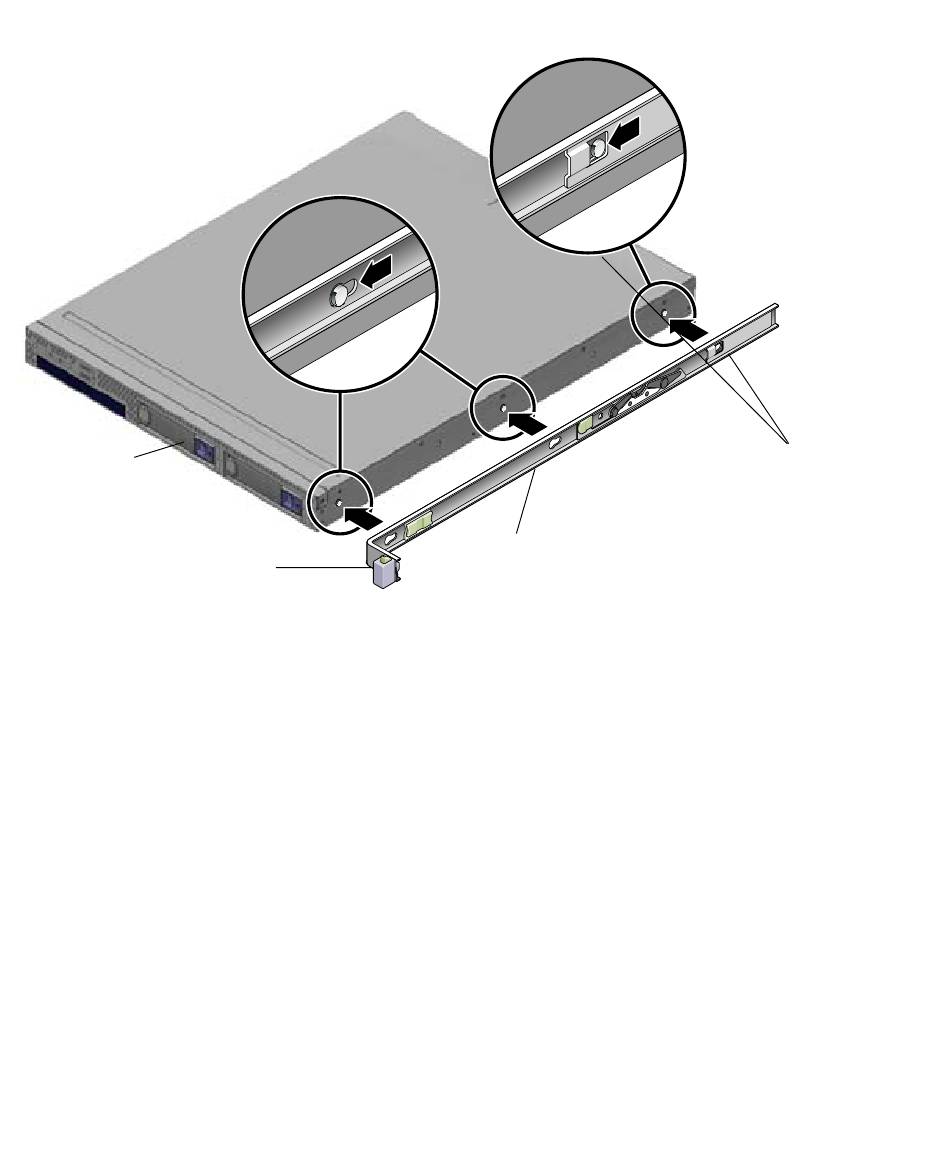

Positionnement du support de montage sur le serveur
FIGURE 1-3
2. Une fois que les trois repères sont engagés dans les trois ouvertures du support de
montage, puis tirez celui-ci vers l'avant du châssis jusqu'à entendre le clic de
l'attache. (Cf.
3. Vérifiez que le repère le plus proche de l'arrière du châssis s'est bien engagé dans
l'attache du support. (Cf.
4. Répétez la procédure avec l'autre support de montage de l'autre côté du serveur.
Fixation des glissières sur le rack
Pour fixer les glissières sur le rack, procédez comme suit.
1. Positionnez une des glissières sur le rack de façon à ce que les fixations à chacune
de leur extrémité soient situées sur les montants avant et arrière du rack.
Reportez-vous à la section
6
Guide de mise en route du serveur Sun Fire X2100 • Octobre 2005
Support de fixation
).
FIGURE 1-3
FIGURE 1-3
FIGURE 1-4
Attache du support de fixation
).
.
