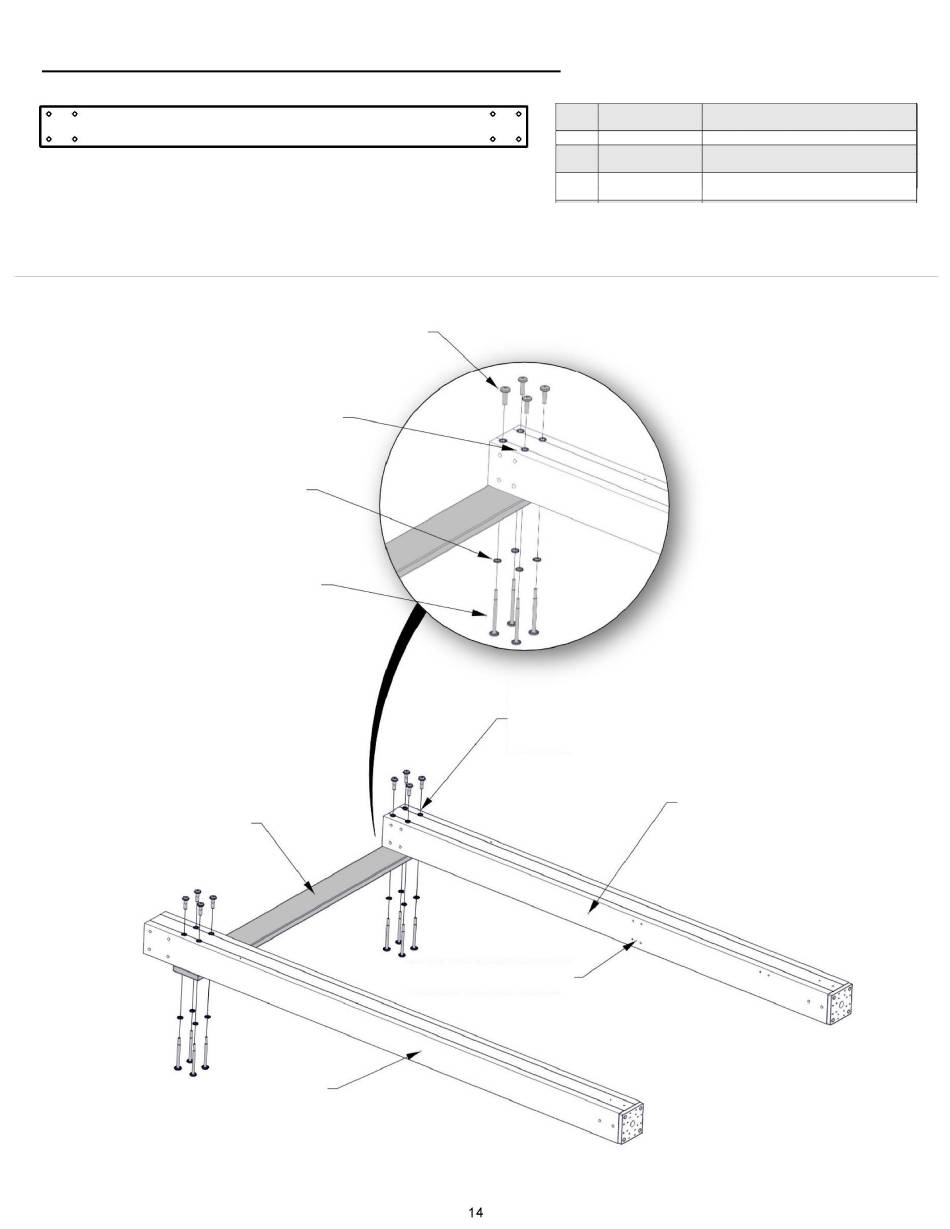

ÉTAPE 7 - ASSEMBLAGE DU CADRE DU GAZEBO
Q1 | RAIL - W4L14101
(1) | 15/16 po x 4 7/16 po x 52 1/16 po (24 x 112 x 1 322)
193 (x8)
ÉCROU À PORTÉE CYLINDRIQUE - 1 1/2
198 (x8)
RONDELLE - 8 x 19
480 (x8)
BOULON - 4 3/4 PO
Q1 (x1)
RAIL
199 (x8)
RONDELLE - 12 x 19
P2 (x1)
POTEAU
QTÉ.
8
8
8
8
CONSEIL :
SI LE BOULON NE S'ENGAGE PAS AVEC
L'ÉCROU À PORTÉE CYLINDRIQUE, VÉRIFIEZ
SI DE LA SCIURE NE S'EST PAS ACCUMULÉE
DANS LES TROUS.
NOTEZ : LES AVANT-TROUS
SE FONT FACE.
NUMÉRO
DESCRIPTION
D'ARTICLE
H100480
BOULON WH 5/16 X 4 3/4 BLK
RONDELLE DE VERROUILLAGE EXT
H100199
12 X 18 BLK
ÉCROU À PORTÉE CYLINDRIQUE WH
H100193
5/16 X 1 1/2 BLK
RONDELLE DE VERROUILLAGE EXT
H100198
8 X 19 BLK
P1 (x1)
POTEAU
