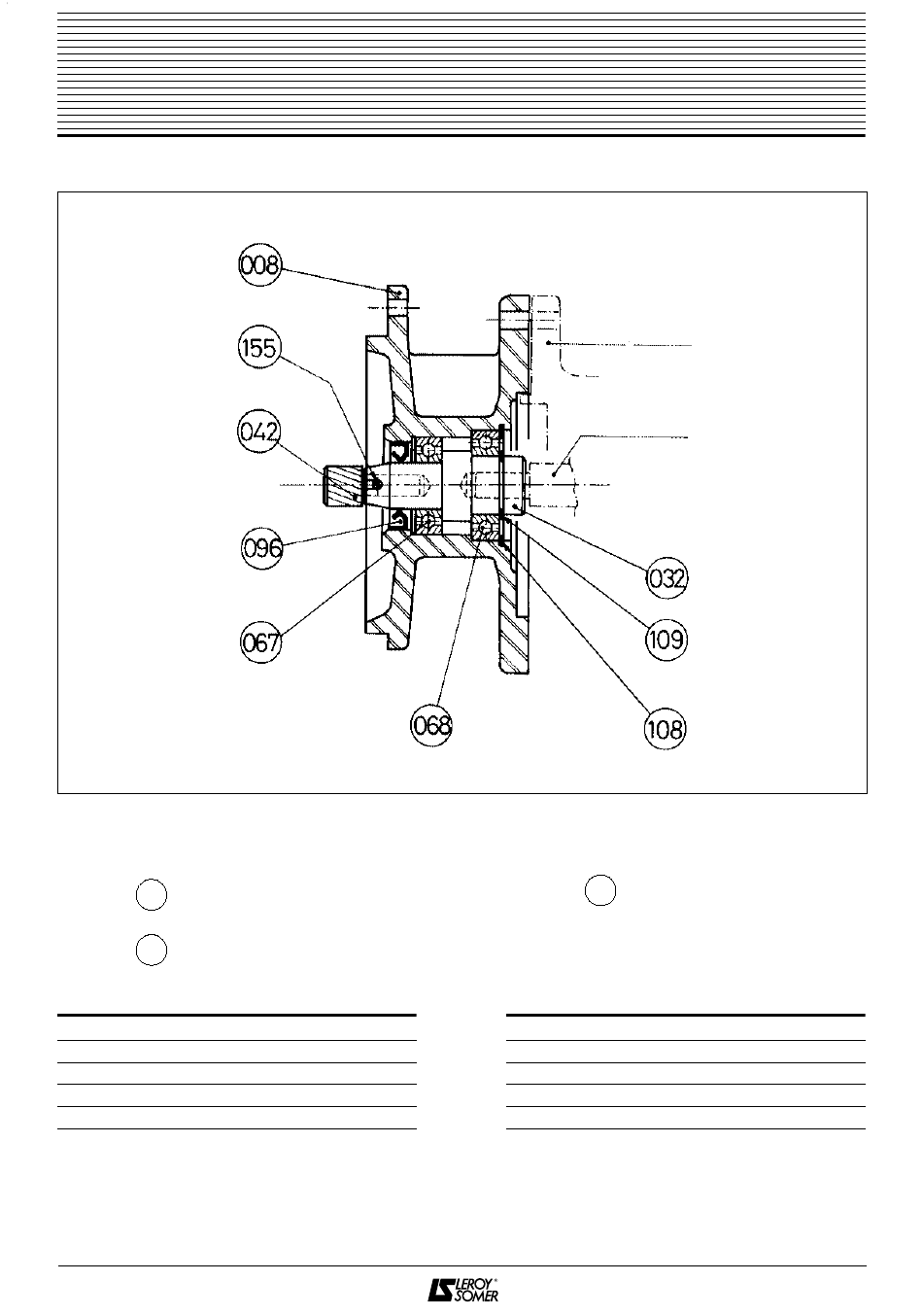

NOMENCLATURE MONTAGE U pour Cb 1701 - 1702 - 1703
ATTENTION :
En cas de commande :
- du repère
lanterne "U"
008
préciser les dimensions de la bride B14 ou B5 du moteur
032
- du repère
arbre "U"
préciser les dimensions du bout d'arbre
REP
QTE
008
1
Lanterne U
032
1
Arbre U
042
1
Pignon
067
1
Roulement côté pignon
DESIGNATION
Compabloc
Cb 1701 - Cb 1702
Cb 1703
Flasque moteur
Arbre moteur
042
- du repère
pignon à queue
préciser type réducteur 1701, 1702, 1703 et la réduction
totale.
REP
QTE
068
1
Roulement côté arbre
096
1
Joint d'étanchéité
108
1
Circlips I
109
1
Circlips E
DESIGNATION
5
