Vanne forçage
manuel
EXTENSION
Noter la position de la
fente en fonctionnement
normal
Sortie échappement pour
le réglage de la vitesse
RETOUR
Etape 4: Vous devez maintenant régler les sorties d'échappement qui contrôle la
vitesse du vérin. Il y a une sortie d'échappement de chaque coté du bloc de
commande de l'électrovanne. Au départ, desserrer les contre-écrous et
serrer les deux vis jusqu'à la butée. Desserrer ensuite les vis d'un tour
complet et resserrer les contre-écrous. Il sera peut-être nécessaire de régler
les échappements de manière plus précise dans l'étape 9.

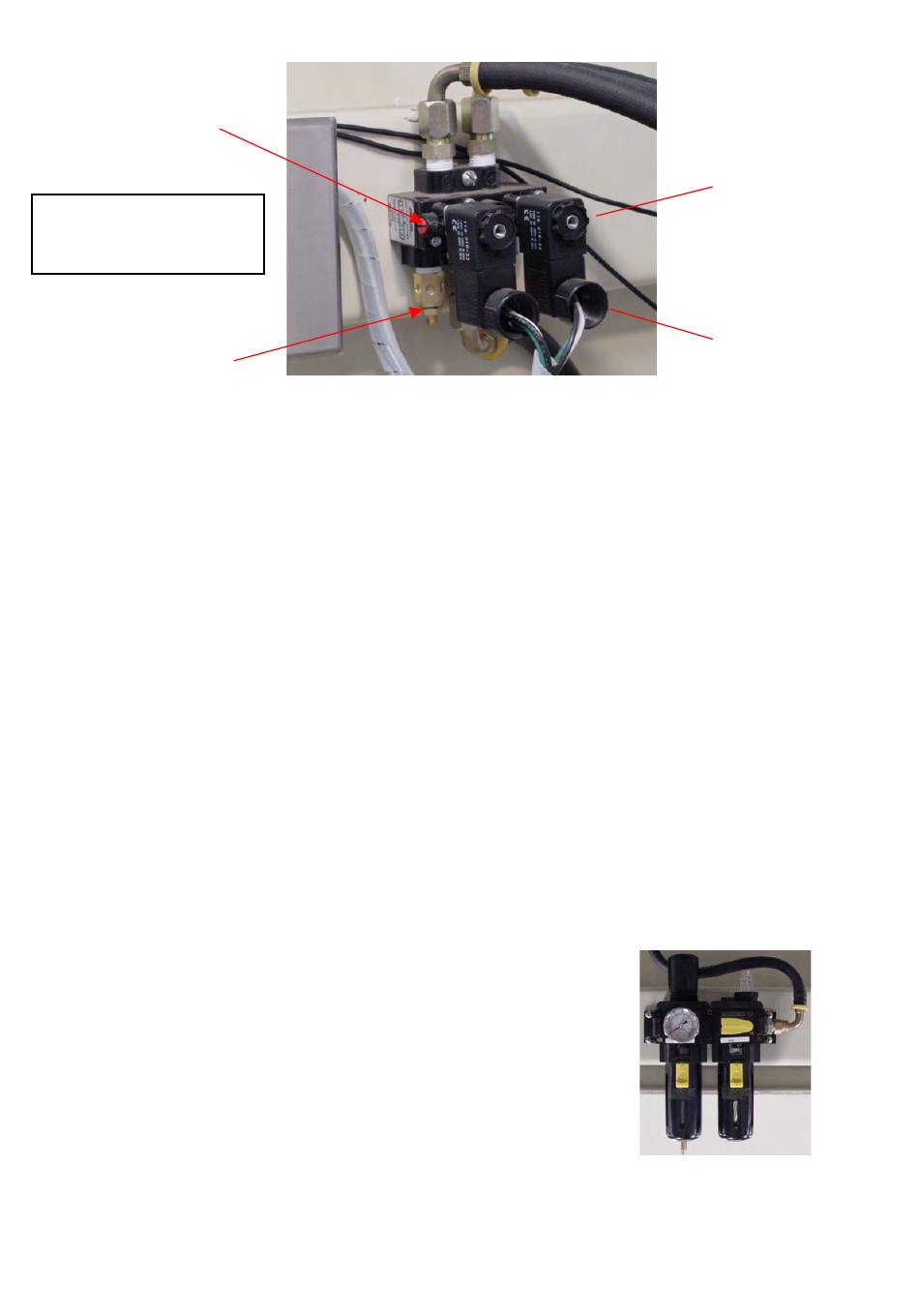

Etape 5: Utiliser la vanne de forçage manuel (voir l'emplacement sur la photo ci-
dessus) pour faire rentrer complètement le vérin. Il y a une vanne de
forçage manuel de chaque coté du bloc de commande de l'électrovanne.
Celle du coté gauche commande l'extension, le coté droit commande le
retour. Utiliser un tournevis plat pour la faire tourner comme si vous serriez
une vis afin d'activer le forçage. La vanne de forçage doit être ramenée à sa
position initiale avant son fonctionnement.
Etape 6: Utiliser les vannes de forçage manuel pour vérifier que la pale est
complètement ouverte quand le vérin est entièrement rentré. Si cela n'est
pas le cas, vous devez régler la position de la pale. D'abord, desserrer
l'écrou extérieur sur le moyeu de serrage sans clavette jusqu'à ce que le
moyeu puisse être retiré de l'arbre. Vérin en position rentré, faire tourner la
pale à l'intérieur du Banjo jusqu'à la position complètement ouverte et puis
serrer le moyeu. Utiliser les vis des vannes de forçage pour faire rentrer et
sortir le vérin pour s'assurer que la pale s'ouvre et se ferme sans blocage.
Etape 7: Utiliser une clé plate pour serrer jusqu'à la butée la
vis de réglage située sur le haut du lubrificateur puis
desserrer d'un 1/2 tour. Utiliser les vis des vannes de
forçage pour faire fonctionner le vérin et s'assurer de
l'absence de fuite d'huile sur le haut du régulateur.
Une goutte tous les trois ou quatre va-et-vient
complets fournit une lubrification appropriée. Si la
quantité d'huile consommée n'est pas correcte,
desserrer la vis de réglage pour augmenter le débit
ou resserrer-la pour réduire la quantité d'huile
consommée.
