11 Un dispositif de changement de couleur

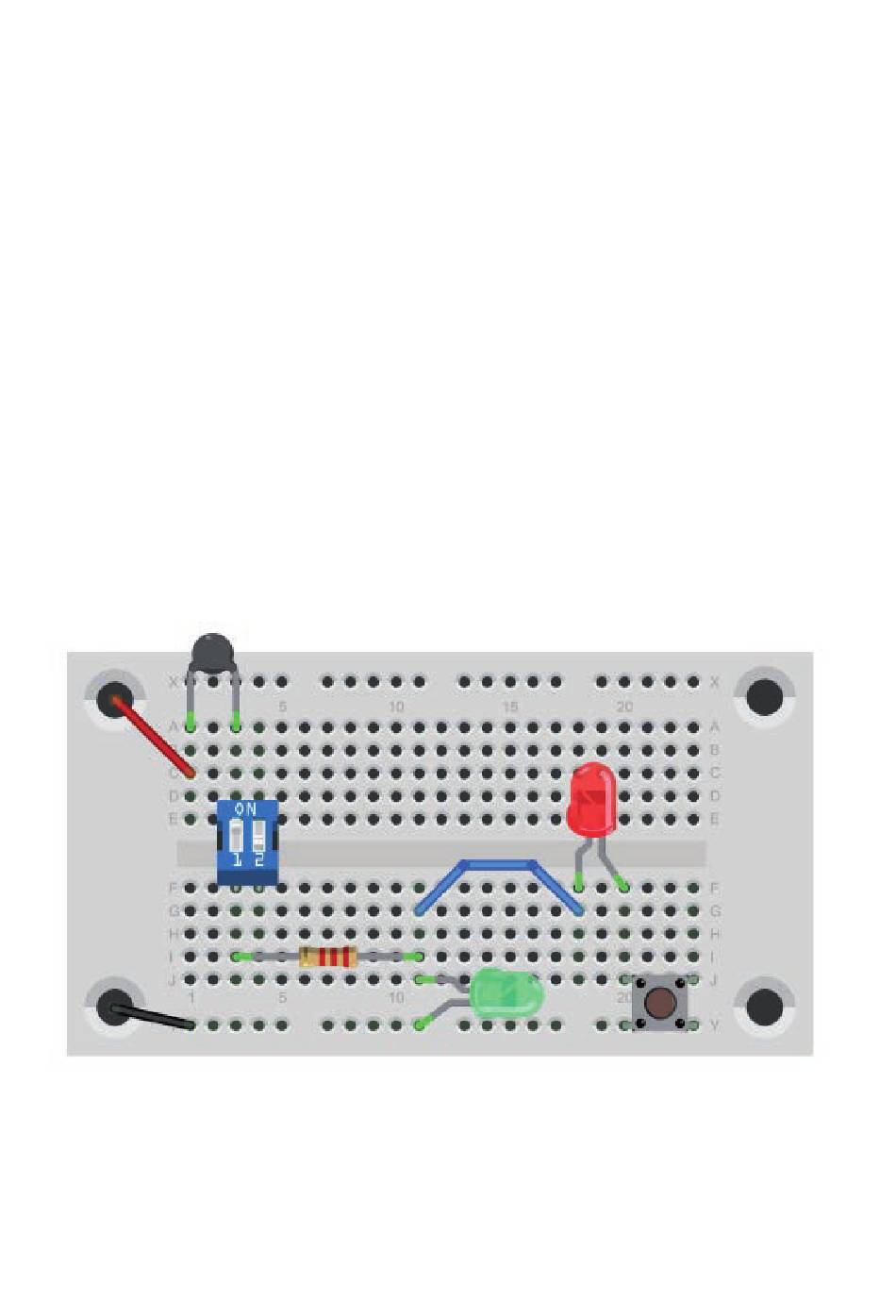

Avec une résistance de 2,2 kΩ (rouge, rouge, rouge) et deux
LED, un circuit très spécial doit se former, un interrupteur
vert-rouge. Chaque fois que vous appuyez sur le bouton, la
LED rouge s'allume tandis que la verte s'éteint.
Lorsque le contact de commutation est fermé, cela devient en
fait un montage en parallèle tout à fait normal, comme dans
le test 6. Mais deux LED identiques ont été utilisées pour le
test 6, cette fois-ci elles sont toutes deux différentes. La LED
verte a besoin d'une tension plus élevée que la LED rouge.
Lorsque la LED rouge est allumée, la tension chute à un tel
point que la LED verte ne peut plus s'allumer. Et c'est ainsi
que les couleurs changent.
23
