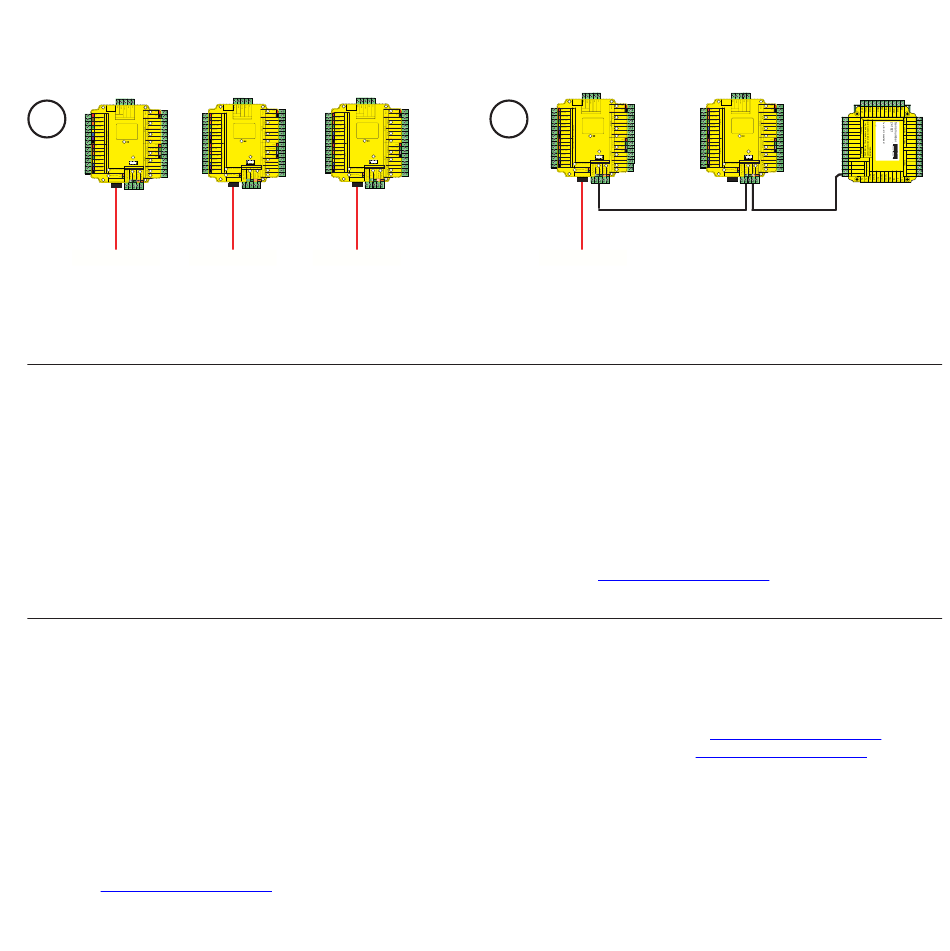

Il y a deux schémas de base du site.
1 - L'UCA du Net2 plus peut être branchée individuellement au PC du Net2 via le réseaux LAN du site.
2 - L'UCA du Net2 plus peut être utilisée comme convertisseur de TCP/IP pour une line des UCA de Net2 plus
et Net2 classic.
Intégration d'une alarme antieffraction
Armer
- Bouton-poussoir de confirmation - Câble à travers le 0V et le Armer.
Etat
- Nécessite une boucle hors tension à travers le 0V et le Etat pour confirmer lorsque l'alarme est active.
Réglage - Le relais fourni les contacts à travers COM et N.O. / N.C. pour effectuer le réglage de l'alarme par
la boucle hors tension.
Un port spécialisé pour l'entrée et la sortie des signaux est fourni lorsqu'une UCA Net2 plus intègre aussi un
système d'alarme.
Voir:
AN1035-F Intégration de Net2 avec un système d'alarme intrusion < http://paxton.info/184 >
le service d'assistance technique pour d'autres informations.
Installation du logiciel
Une fois tout les UCA testés et le bus de données connecté, le logiciel Net2 doit être installé.
- Installer le logiciel Net2 Net2 configure le système en mode RS232 par défaut.
Si une interface Ethernet:
Si un modem Net2:
- Lancer le logiciel Net2 et détecter les UCA dans l'écran 'portes'.
- Vérifier que toutes les UCA ont été trouvés. Le microprogramme dans toutes les UCA sera mis à jour automatiquement.
- Chaque UCA doit être configuré.
La spécification actuelle de compatibilité du matériel, du réseau et du système d'exploitation est disponible sur notre site
Internet:
http://paxton.info/720
