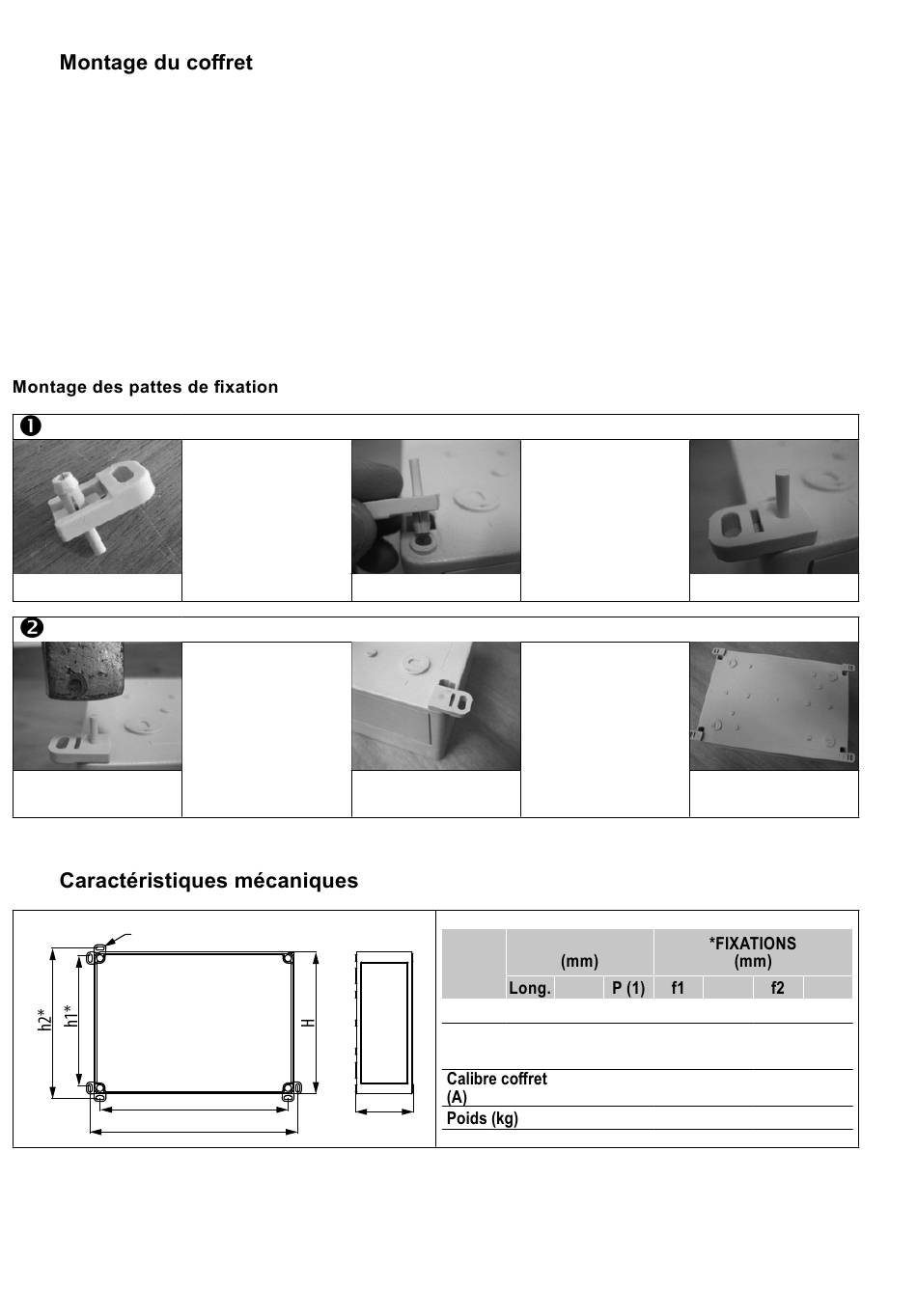

4. INSTALLATION MÉCANIQUE
4.1
Utiliser le kit de fixation fourni.
Le coffret doit être fixé verticalement, presse-étoupes vers le bas, sur un support plat, de façon à éliminer
tout risque de déformation pouvant lui faire perdre ses propriétés d'étanchéité. L'ancrage de la fixation doit
assurer un maintien mécanique équivalent à au moins 4 fois le poids de l'équipement.
Nota : une implantation horizontale est autorisée à condition que :
• La façade du coffret ne soit pas dirigée vers le sol,
• Un dispositif de protection contre les chutes d'eau de pluie recouvre la façade du coffret, garantis-
sant dans le temps ses propriétés d'étanchéité.
Veiller dans tous les cas à faciliter l'accès aux organes situés en façade : commande locale de sécurité et
dispositif de sectionnement (si le coffret en est équipé).
Taille T1 : ouverture et fermeture du couvercle par tournevis plat largeur 6,5 mm épaisseur 1,2 mm.
Enfoncer les pattes de fixation dans les orifices situés dans les extrémités arrières du boîtier
Patte de fixation (x4)
A l'aide d'un marteau, enfoncer la tige de la patte de fixation jusqu'à ce que celle-ci ne soit plus visible.
Position initiale
Remarque : les pattes de fixation peuvent être placées en position verticale ou horizontale.
4.2
Ø4
►
►
f2*
f1*
Position initiale
Position finale
HORS-TOUT
TAILLE
380
T1
(1) lorsque l'inter-sectionneur est intégré, rajouter 35 mm.
P
9/20
►
Position finale
►
Résultat des pattes de
fixation installées
H h1
254 165 371 239
6 10,6 16,6 35,3
6 6 7 10
NT-518934-PYRODIS3-DADP1X-6a64A-180102
h2
346 264
43,3 64
11 12
