Télécommande BAES SATI connectée
RJ45/Ethernet
2. CARACTÉRISTIQUES TECHNIQUES
 2.1 Caractéristiques électriques
Tension :
Fréquence :
Consommation :
Encombrement :
Batterie :
Mode Standard
Capacité de la
télécommande
Nombre de produits 600
(BAES, BAAS,
alarmes type 4)
 2.2 Caractéristiques mécaniques
Type de bornes :
Montage :
Capacités des bornes :
Alimentation :
IP 20
IK 04
Poids :
 2.3 Caractéristiques climatiques
Température d'utilisation :
 2.4 Caractéristiques NFC
 F (Fréquence) : 13,554-13,567 MHz
NFC
P (Champs magnétique) : < 42 dBμA/m

3 modes de fonctionnement :

- Mode standard : fonctionnement identique aux télécommandes
réf . 0 039 01 et 0 039 00 (capacité 600 produits) . Au-delà, rajouter une
télécommande réf . 0 625 20 en cascade
Reprise de toutes les fonctionnalités de la télécommande multifonctions
réf : 0 039 00 .
- Mode surveillé : report d'un défaut de l'installation sur la télécommande
(capacité 63 produits)
Dans ce mode la télécommande surveille en permanence l'état de
fonctionnement de l'installation . Le voyant "Etat mode surveillé"
permet de visualiser sur la face avant de la télécommande les défauts
suivants : défaut de ligne de télécommande; défaut sur un produit;
défaut de connexion .
Ce voyant est allumé en rouge quand le seuil de défaut (paramétrable
avec la passerelle de configuration et l'application legrand Close Up)
est dépassé .
La capacité maximale de produits surveillé dans ce mode est de 63 .
- Mode surveillé connecté : diagnostic à distance de l'état de l'installation
(capacité 63 produits)
Fonctionnalité identique au mode surveillé, avec un report des données
sur le compte cloud Legrand de l'exploitant du bâtiment .
L'exploitant pourra dans ce mode visualiser l'état des installations
de l'ensemble de ses bâtiments sur la web application legrand
ERPconnecté .
Fiche technique : S000104049FR-02
SOMMAIRE
230 VA
50/60 Hz
10 mA
4 modules (70 mm)
3,6V Ni-MH 2/3 AAA, 300mAh
Réf . 0 610 21
Surveillé
Surveillé
connecté
63 63
à vis
sur rail oméga
1 x 1,5 mm² max .
2 x 2,5 mm² max .
211 g
-5 °C à +45 °C
Mise à jour : 25/05/2019

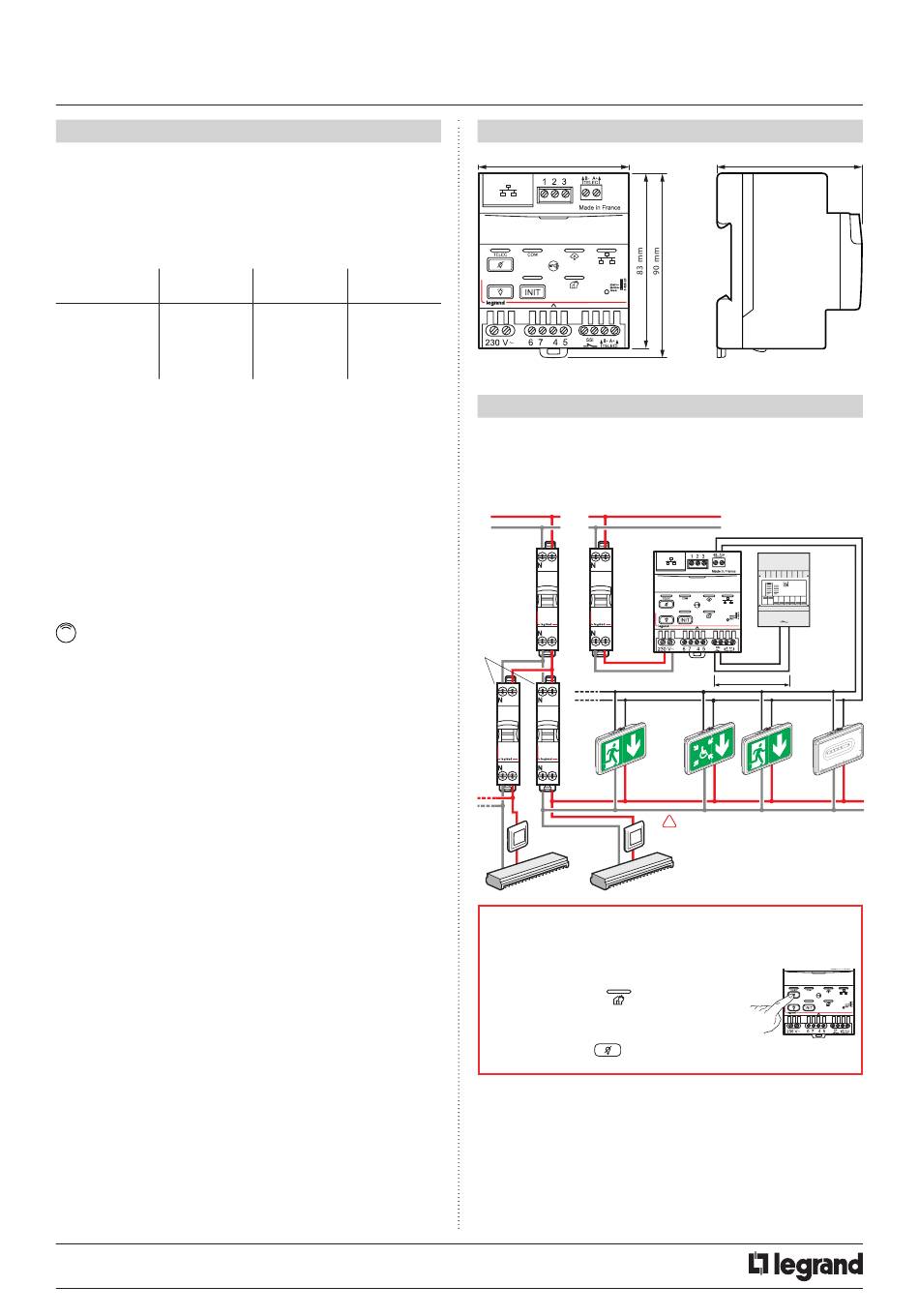

3. DIMENSIONS

71,5 mm
4. SCHÉMAS DE RACCORDEMENT
 4.1 Mode standard
Fonctionnement avec des [BAES +BAEH] et/ou D.B.R et des BAES
Legrand dans les ERP comportant des locaux à sommeil (réglementation
française) et/ou des Espaces d'Attente Sécurisés (EAS)
L
230VA
N
(*) Disjoncteur
télécommande
10A max
Disjoncteur
général
d'éclairage
Disjoncteurs
d'éclairage
[BAES
+ BAEH]
Interrupteurs
d'éclairage normal
IMPORTANT :
En cas de déclenchement de l'alarme incendie, la télécommande 0 625 20 mémo-
rise l'état d'alarme pendant une heure pour éviter la mise en repos accidentelle
de la fonction BAES des [BAES + BAEH] en cas de nouvelle coupure d'alimentation
générale .
La LED rouge signale la détection de l'ouverture d'un contact
et l'état d'alarme incendie ( ) .
En cas de réarmement anticipé (<1 heure) de l'alarme
incendie (essais, fausse alarme, déclenchement intempestif),
désactiver l'état d'alarme de la télécommande en appuyant
sur la touche Extinction
Pour éteindre les BAES, un nouvel appui sur la touche extinction est nécessaire .
Créée : 22/10/2018
Référence(s) : 0 625 20
67 mm
Alimentation prise en amont
L
des dispositifs de protection
230VA
N
des circuits d'éclairage normal
Tableau
d'alarme
incendie
Réf
0 625 20
Distance maxi. 50 m
BAES
D.B.R. BAES
Ambiance
(*) L'alimentation de la télécommande
!
doit être prise en amont des dispositifs
de protection des circuits d'éclairage
normal. Elle ne doit pas être issue
d'une source d'alimentation auxiliaire
de type secourue
