11. ÉCLATÉS
Repère Référence Désignation
1 Y51959T Lame RDT600
Y16386T Lame RDT700
2 Y51960T Support Lame 600
Y53492T Support Lame 700
3 Y52866 Commande gaz
4 Y53736 Poignée ergonomique (paire)
5 Y51957 Cache Ecrou M8
6 Y53419 Sticker Flanc Poget
7 Y53420 Sticker Flanc RDT60
Y53421 Sticker Flanc RDT70
8 Y51979T Support guidon
9 Y53042 Câble déverrouillage
10 Y53503 Poignée avance/recul
11 Y53408 Silent bloc
12 Y53738 Poignée hauteur guidon
13 Y53489 Bague épaulée
14 Y51969T Pivot Lame
15 Y51967 Ecrou de poignée
16 Y51961 Obturateur
17 Y51982 Guidon RDT
18 Y51993 Rondelle Ø11-50-4
19 Y51972 Bras de lame
20 Y53514 Kit câble avance/recul RDT
21 Y15493T Réglage hauteur guidon
22 Y52873 Cable gaz moteur
23 Y53739 Poignée déport guidon
23
15
8
7
5
14
13
18

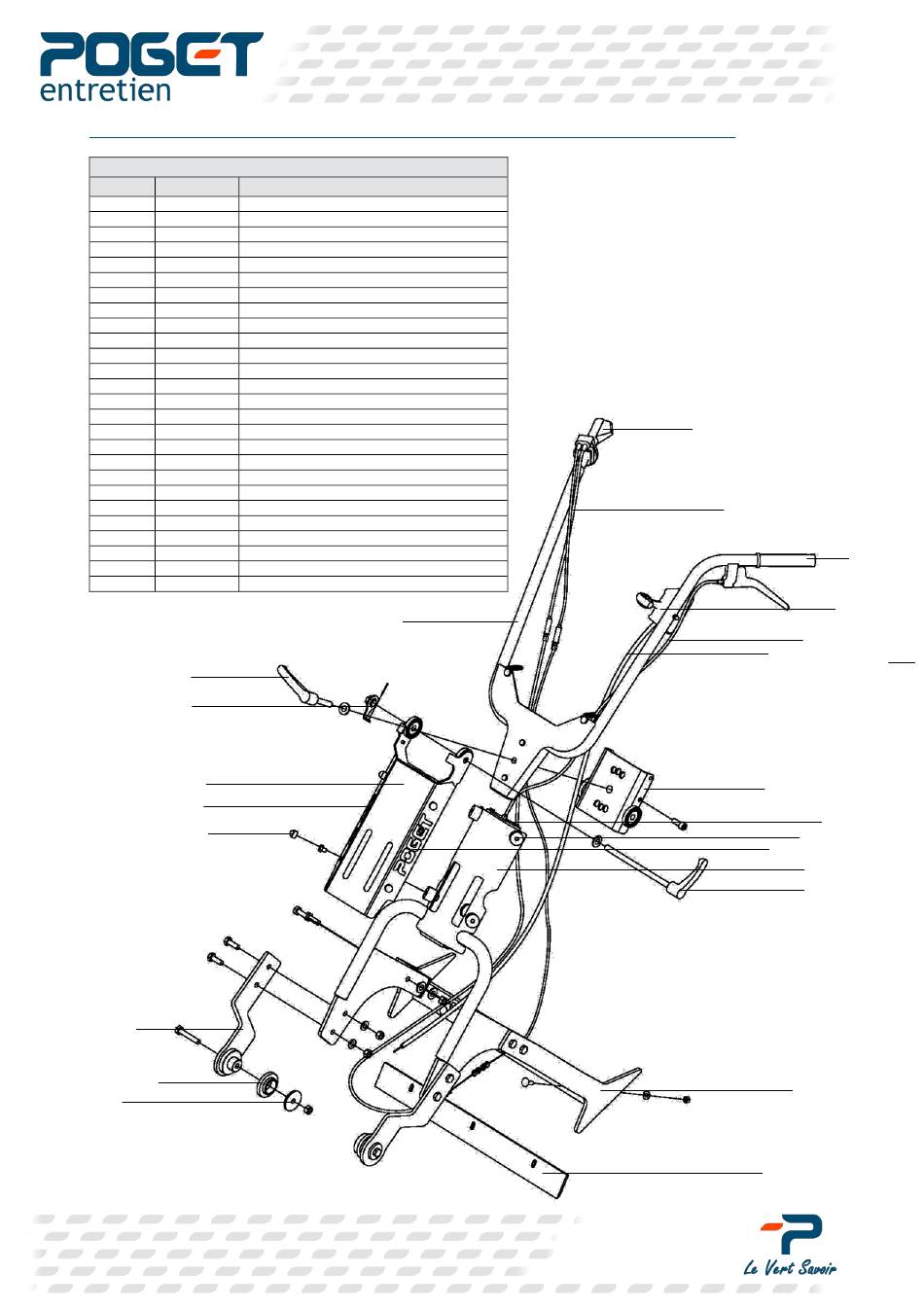

Eclaté n°1
17
10
20
22
21
6
1
