Terminaison

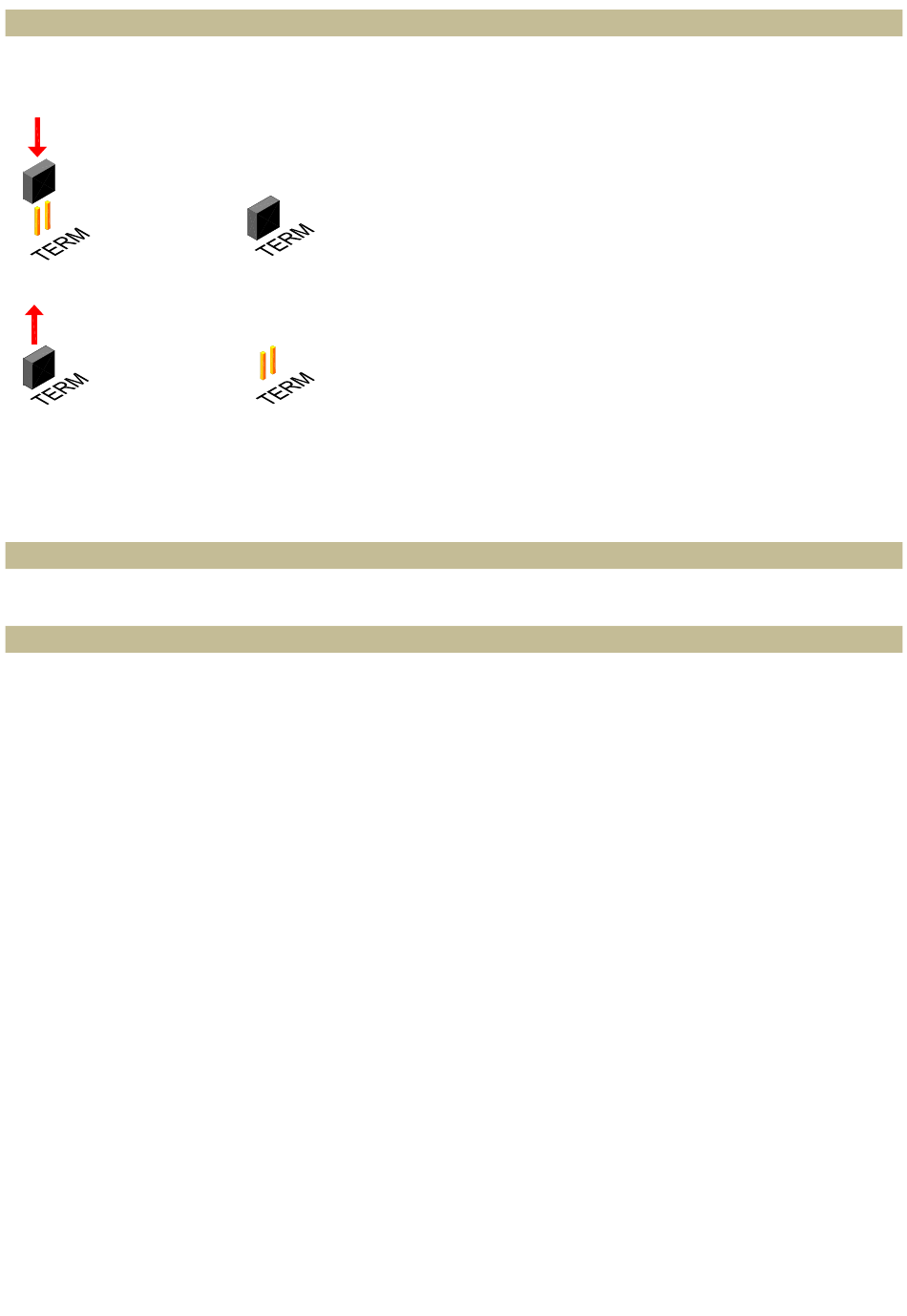

Normalement le système Velbus ne nécessite que 2 terminaisons 'TERM', c.à.d. sur les extrémités de fils des 2 bus
(p.ex. le grenier et la cave).
Dans tout autre cas, retirez la terminaison.
Remarque :
En cas d'un câblage avec beaucoup de ramifications, installez une terminaison sur les extrémités de fils des 2 bus (= 2
terminaisons). Lorsqu'il y a des problèmes de communication, placez une terminaison additionnelle aussi près que
possible des 2 terminaisons existantes. Cependant, limitez le nombre de terminaisons pour éviter une surcharge du bus
(max. 4).

Adressage

L'adressage s'effectue à l'aide du logiciel Velbuslink©

Attribution des canaux relais

Chaque capteur de température VMB1TS peut piloter un canal relais :
 l'ouverture de la valve qui alimentera le radiateur en eau chaude
 l'activation du ventilateur d'un convecteur pour accélérer le chauffage (lors d'une différence trop importante entre la
température programmée et la température ambiante)
 sélection du régime de jour sur la chaudière
 l'activation du climatiseur
 l'activation de la pompe de circulation (lorsqu'une des valves est ouverte)
 l'activation d'une alarme lors d'une température ambiante trop basse (désactivation du chauffage)
 l'activation d'une alarme lors d'une température ambiante trop élevée (la valve ne se ferme plus)
Chaque canal relais piloté par un module capteur de température doit être placé en mode de commande momentanée.
L'attribution des canaux relais se fait facilement depuis le logiciel Velbuslink connecté sur un PC par l'interface Velbus®
(VMB1USB, VMB1RS ou VMBRSUSB).
