17.10 Raccordement des contacts d'entrée et de sortie ZSI
La fonction de sélectivité par zone (ZSI) est conçue pour limiter les contraintes
électrodynamiques sur l'installation (appareils, conducteurs et jeux de barres) en cas de
défaut de court-circuit ou de défaut à la terre.
Les disjoncteurs installés sont reliés entre eux par des câbles pour déterminer quel
disjoncteur doit déclencher en premier. Si un défaut électrique apparait entre deux
disjoncteurs reliés, le disjoncteur en aval du défaut n'est pas en mesure de le supprimer.
Grâce à la sélectivité par zone, le disjoncteur en amont du défaut déclenche sans attendre la
fin de sa temporisation.
Les disjoncteurs hw+ peuvent être reliés avec les disjoncteurs h3+ Energy.
Pour que la sélectivité par zone fonctionne correctement, les borniers ZSI disjoncteurs hw+
et les prises ZSI1/ZSI2 des disjoncteurs Energy h3+ doivent être câblés entre eux.
Il faut également prévoir d'installer un ou plusieurs borniers de liaison à l'intérieur de l'armoire
électrique pour permettre :
- la liaison entre plusieurs disjoncteurs reliés à un même disjoncteur amont,
- la liaison entre un disjoncteur hw+ et un disjoncteur Energy h3+.
Pour le raccordement des prises ZSI1/ZSI2 et l'emploi des accessoires associés se
reporter au manuel Système de communication h3+.

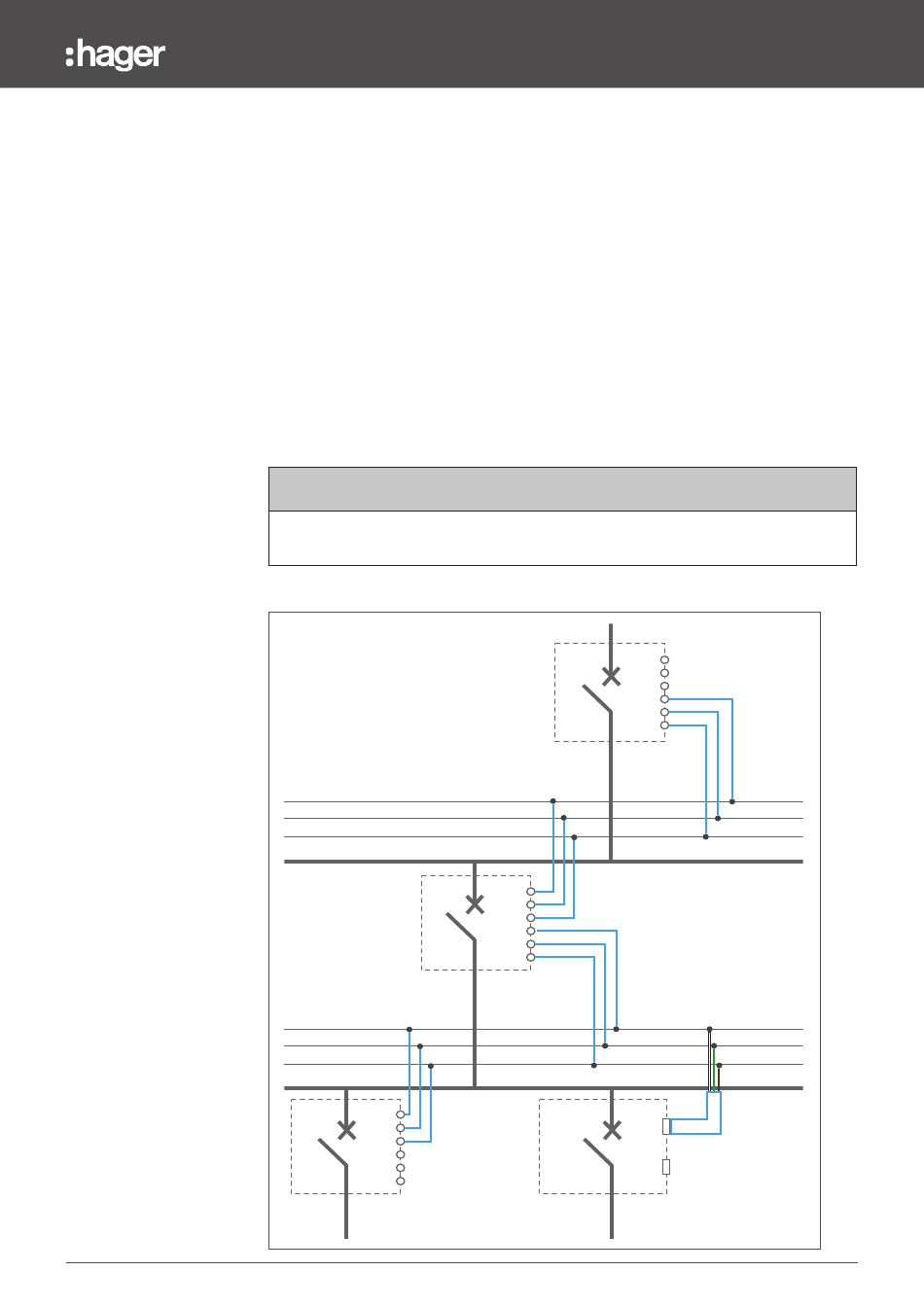

Schéma de câblage des entrées et sorties ZSI
hw+
Q2
hw+
STD2
GF2
Cmn2
STD1
GF1
Q3
Cmn1
AVIS
hw+
STD2
GF2
Cmn2
STD1
GF1
Q1
Cmn1
STD2
GF2
Cmn2
STD1
GF1
Cmn1
h3+ Energy
ZSI
2
ZSI
Q4 1
