NOTICE D'INSTRUCTION
www.stifnet.com
Raccordez électriquement le VIGIRO SV26
d'exploitations selon la version utilisée, 2 fils ou 3 fils :

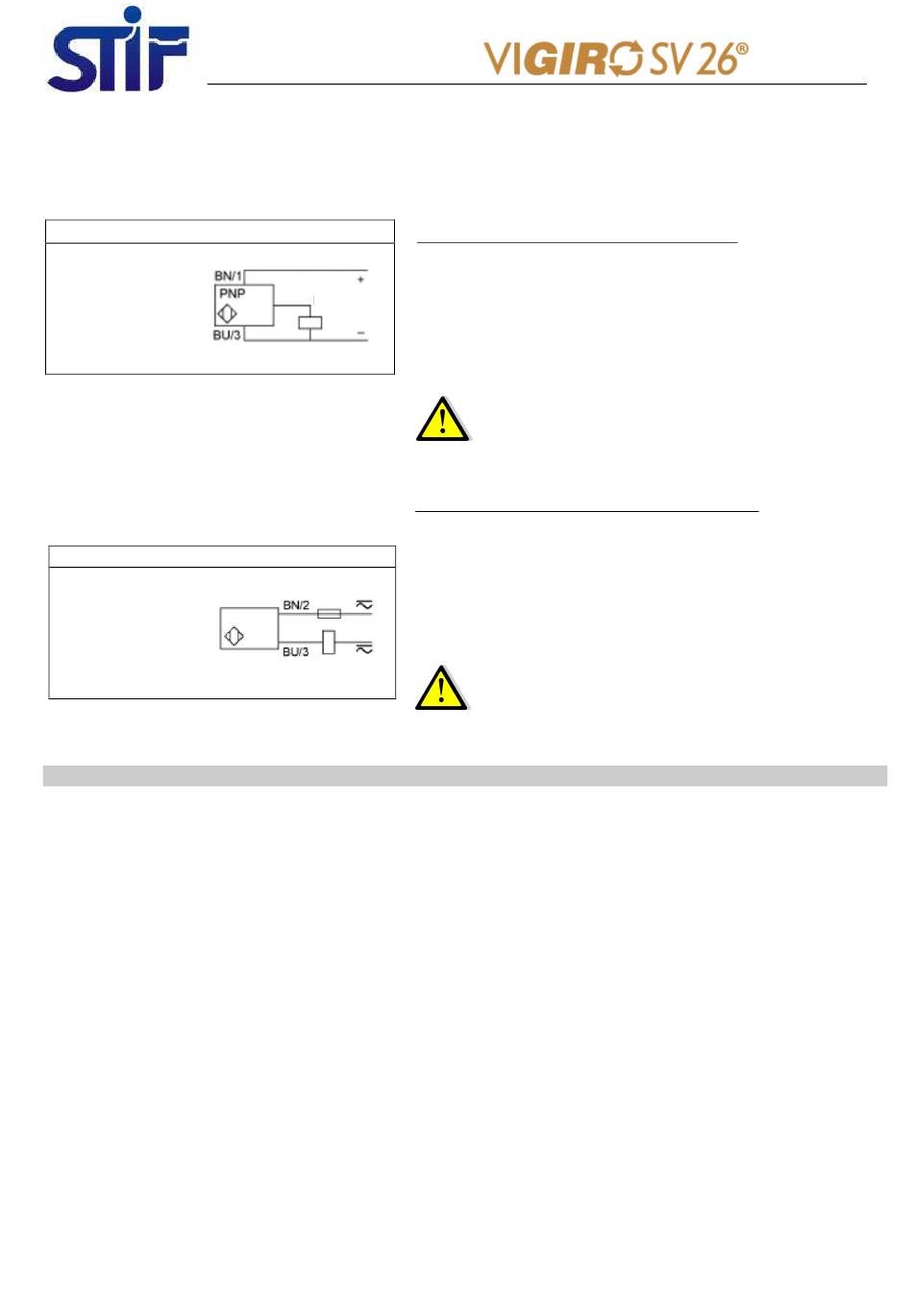

Schéma B de branchement 3 fils / NC
Couleurs
BN = Marron
BU = Bleu
WH = Blanc
BK = Noir (non utilisé)
Cable PVC 2m pour zone ATEX et non ATEX 3x0.34mm²
Schéma C de branchement 2 fils
Couleurs
BN = Marron
BU = Bleu
GR = Vert (non utilisé)
Cable PVC 2m zone non ATEX 2x0.34mm²
PROGRAMMATION
Application du seuil de sous-vitesse -33%, -20%, -11% ou -6% préalablement défini en vue de stopper l'appareil de
manutention en situation de défaut avéré.
1) Retirer la vis d'accès au bouton d'apprentissage avec la partie supérieure du tournevis (disponible sur l'embase
du VIGIRO SV26
d'apprentissages).
2) Mettre l'appareil de manutention en fonctionnement jusqu'à obtenir une vitesse stable.
3) Mettre le VIGIRO SV26
4) La première étape d'apprentissage consiste à enregistrer la vitesse nominale de l'appareil de manutention,
pour cela, introduisez la partie étroite du tournevis dans le trou d'accès puis appuyez et maintenez le bouton
enfoncé jusqu'à l'extinction du LED vert pendant 3 secondes, quand le LED vert s'allume de nouveau, relâcher
la pression sur le bouton.
Le LED vert clignote lentement puis s'allume pour indiquer que l'apprentissage de la vitesse est réussi.
A cette étape, le seuil de sous-vitesse activé par défaut est de -33% (exemple : si la vitesse nominale est
égale à 180 tr/min, la sortie du détecteur sera désactivée lorsque la sous-vitesse sera réduite sous le seuil
≤120 tr/min).
5) Après avoir effectué l'apprentissage de la vitesse nominale (sous-vitesse active -33%), il est possible d'affiner
le réglage de la sous-vitesse en programmant un seuil plus restrictif à -20%, -11% ou -6%.
Les seuils de sous-vitesse de -20%, -11% ou -6% sont disponibles en réalisant un apprentissage l'un après
l'autre. Pour exemple, Il faut exercer trois apprentissages successifs pour atteindre le seuil de -6%.
- N° DOC BE04550062-B
®
en respectant le schéma électrique B ou C et les conditions
WH/2 (NC)
®
), stocker ensuite la vis d' accès dans un endroit sûr durant toutes les étapes
®
sous tension.
Pour capteur basse tension, ATEX ou non
-
Raccordement par câble 3 fils
-
Câble L=2m
-
Tension 12-24V DC
-
Limites de tension, ondulation comprise, 10-36V DC
-
Pouvoir de commutation ≤ 100 mA
-
Température de fonctionnement : -25...70°C
-
Température de fonctionnement : -20...60°C (ATEX)
-
Protection - IP67
Attention : Tout raccordement doit être fait en
dehors de la zone ATEX
Pour capteur multi-tension, hors zone ATEX
-
Raccordement par câble 2 fils
-
Câble L=2m
-
Tension 24...240V AC/DC
-
Limites de tension, ondulation comprise 20...264V AC/DC
-
Tension résiduelle à I nominal ≤5.5V
-
Pouvoir de commutation 5...100 mA AC/DC
-
Température de fonctionnement : -25...70°C
-
Protection - IP68
Il est impératif de mettre en série avec la charge un
fusible à action rapide de 0.4A
FR
3/5
–
