CÂBLE DE RETOUR POWERMAX600 15 M (50 PI)
Enlever le vieux câble de retour.
1. Déconnecter l'alimentation électrique et débrancher le gaz d'alimentation.
2. Soulever le capot de la source de courant.
3. Enlever le vieux câble de retour et le serre-câble de la source de courant.

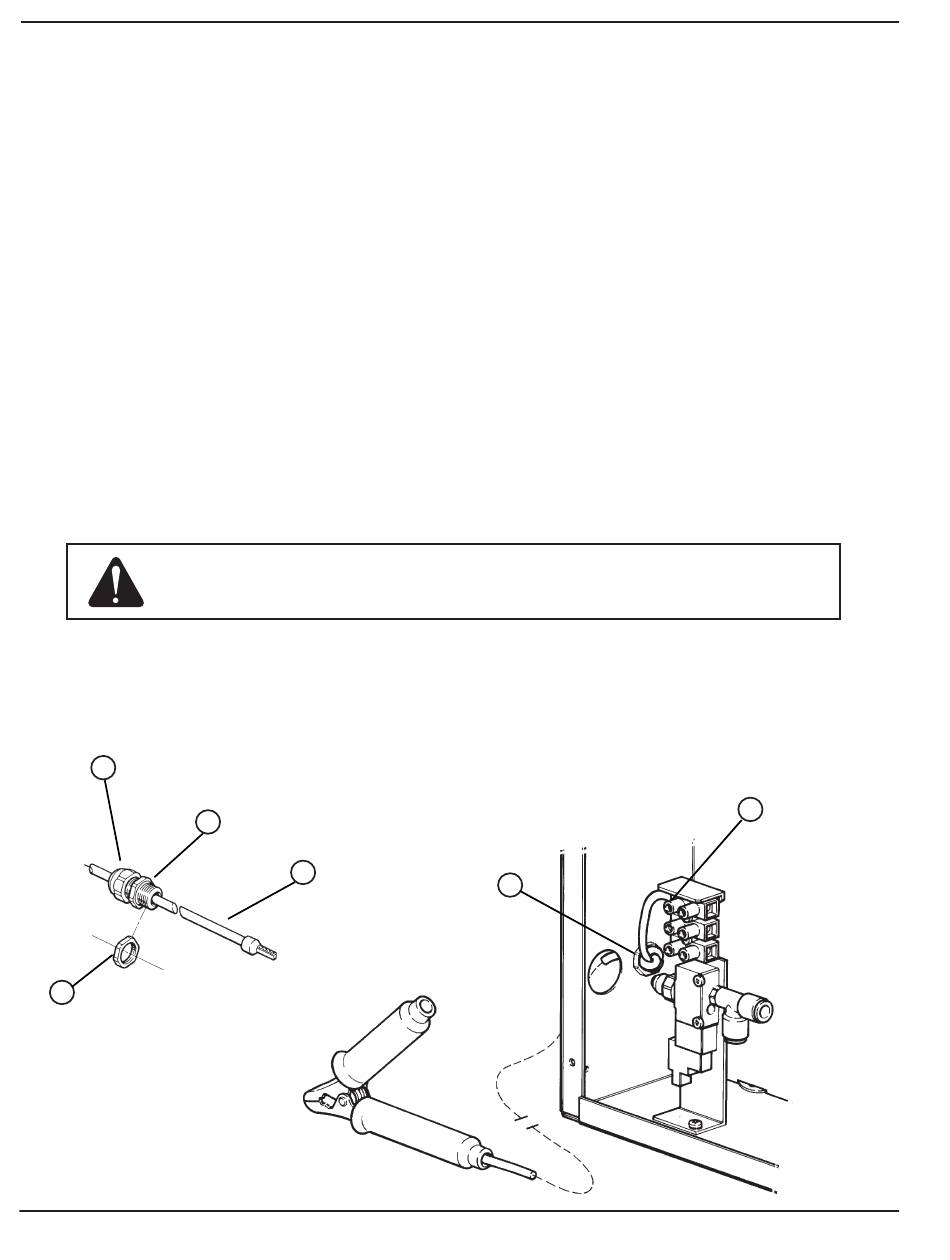

Monter le nouveau câble de retour.
1. Monter le serre-câble (A) sur la source de courant et fixer avec l'écrou (B). Ne pas serrer le collier du serre-
câble (E) pour l'instant.
2. Faire passer le câble de retour (C) dans le serre-câble.
3. Faire un noeud (D) à la fin du câble de retour.
4. Serrer le collier du serre-câble (E) sur le faisceau.
5. Connecter le câble de retour à la borne (F). Serrer la vis de la borne à 12 kg-cm (10 po-lb) de couple.
Attention : Il s'agit d'une connexion à courant élevé.
Il est essentiel de bien serrer au couple.
6. Replacer le capot de la source de courant et raccorder l'alimentation électrique et le gaz d'alimentation.
E
F
A
C
D
B
a-2 Bulletin de service sur le terrain
