EPIC/SCARLET MANUEL D'UTILISATION

BRAIN DSMC

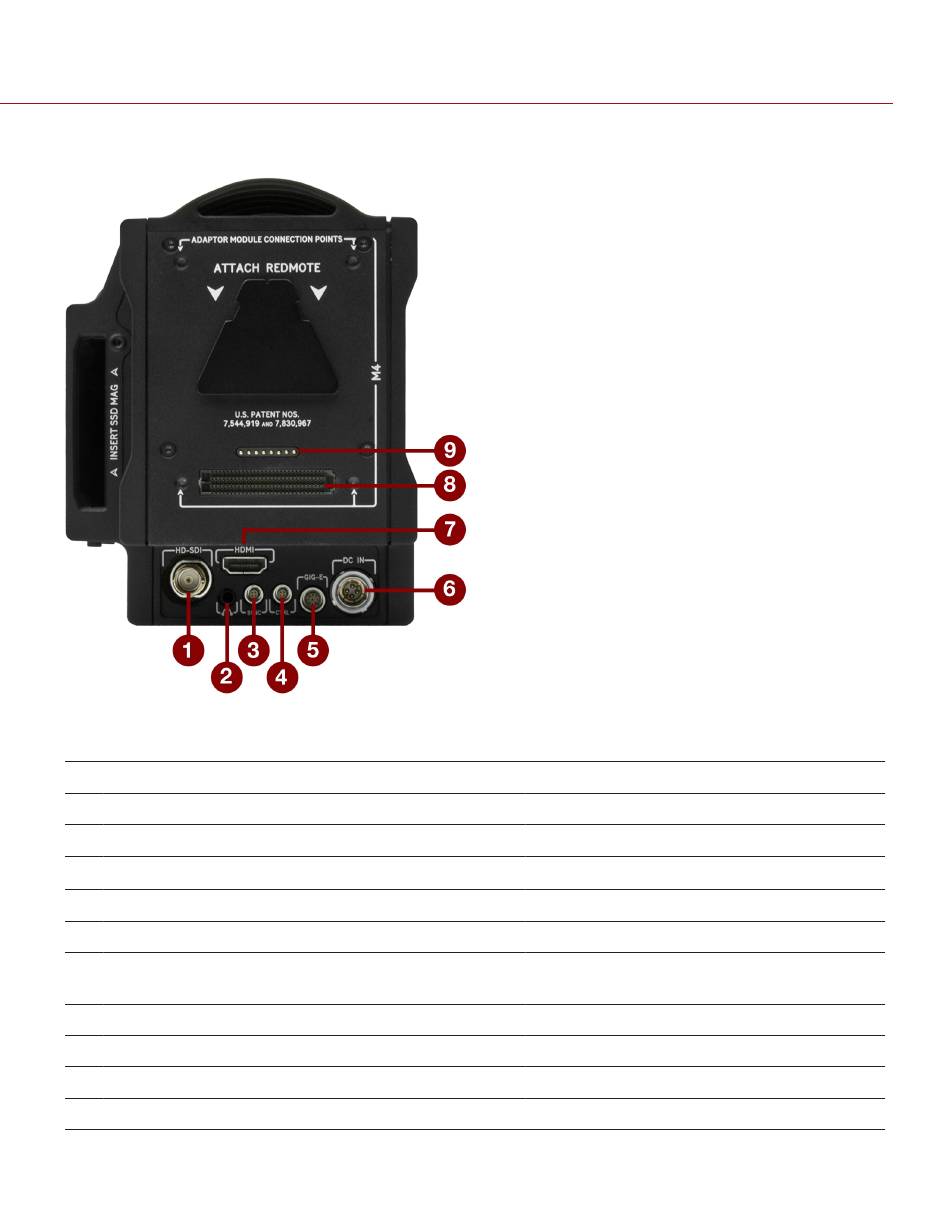

Schéma : Connecteurs du BRAIN
# CONNECTEUR
1 HD-SDI
2 Prise jack casque
3 SYNC
4 CTRL
5 GIG-E
6 Entrée CC
7 HDMI
8 Alimentation du module
9 station d'accueil du REDMOTE Pogo 8 points
N/A MIC-1, MIC-2 (avant)
C O PYR I G HT © 2 0 1 8 R ED.C O M , LLC

TYPE DU CONNECTEUR INFORMATIONS

BNC
Stéréo 3,5 mm
®
LEMO 00B 4 broches
LEMO 00B 4 broches
LEMO 0B 9 broches
LEMO 1B 6 broches
HDMI
SEARAY
Stéréo 3,5 mm
"Sortie 3G-SDI (HD-SDI)" à la page suivante
"Casque" à la page 242
"Ports de communication" à la page 238
"CTRL (RS232 Control)" à la page 240
"GIG-E (Ethernet)" à la page 241
"Entrée CC (alimentation électrique)" à la page
243
"Sortie HDMI" à la page 237
"Priorité d'alimentation" à la page 43
"Système REDMOTE" à la page 167
"Connecteur des modules SSD" à la page 243
