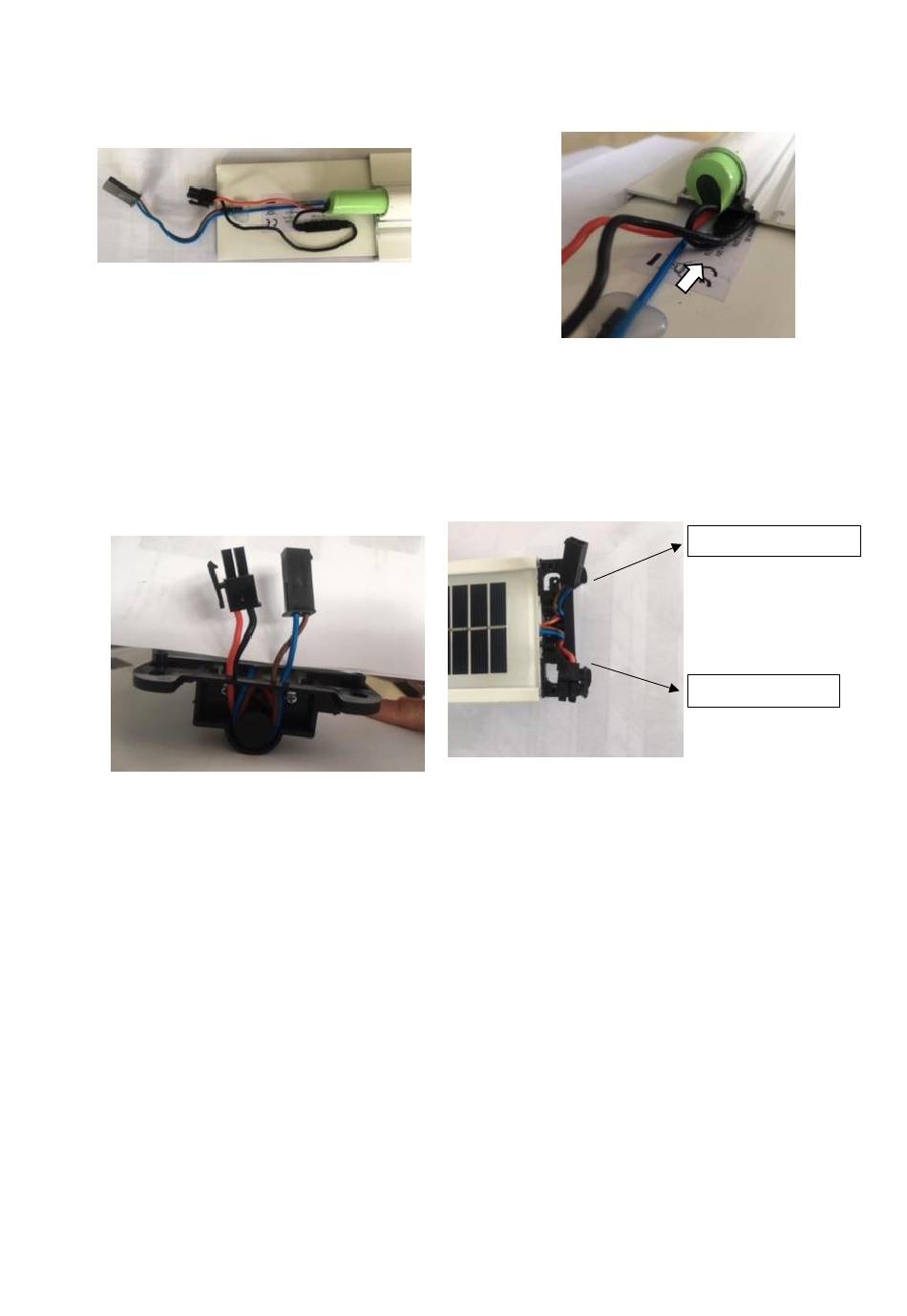

6) Installer la nouvelle batterie en prenant soin de bien positionner la résistance au dos
du capteur.
7) Repositionner la cale en mousse.
8) Passer les 2 connecteurs à travers le support plastique.
9) Enrouler les 4 fils autour de la pièce plastique ronde et faire ressortir les connecteurs
dans la réservation coté capteur.
Attention : les fils bleu et marron doivent se situer en haut du panneau
10) Remettre les 2 vis et replacer le panneau solaire sur le caisson.
11) Visser le panneau solaire au caisson
12) Rebrancher les 2 connecteurs :
- positionner l'ergot du connecteur marron et bleu vers le haut
- positionner l'ergot du connecteur rouge et noir vers le bas
13) Remettre en place les caches aux extrémités du panneau solaire.
Document non contractuel
DOC-NSAV050 – Juillet 2019
Fils marron et bleu
Fils rouge et noir
2
