7.7 Installation du kit de traction par chaîne
i
REMARQUE : Installer le kit traction de chaîne avant de fixer le motoréducteur à la plaque
de base.
-
Débloquer le motoréducteur (voir le mode d'emploi).
-

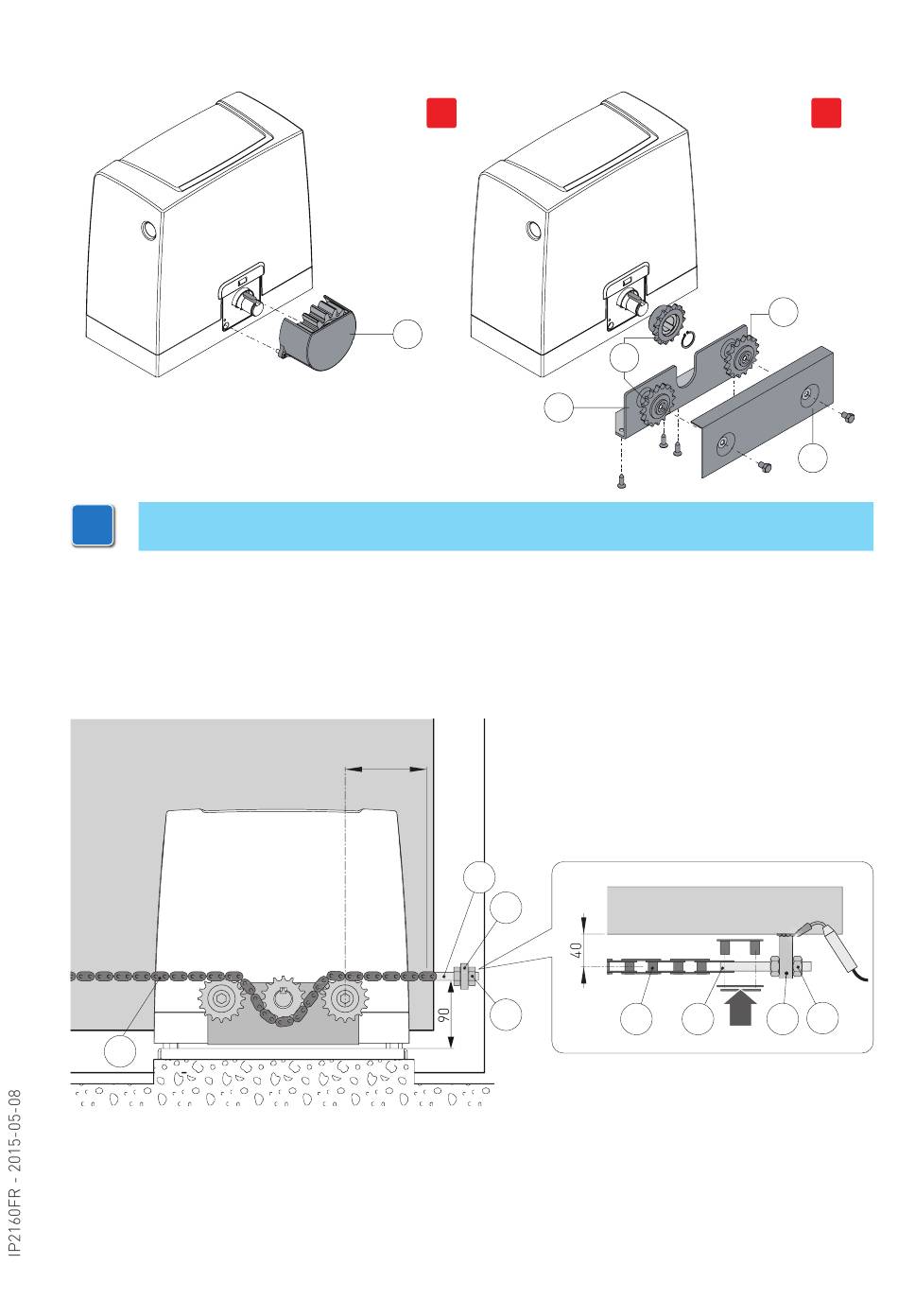

[1] Enlever le pignon [12].
-
[2] Fixer la plaque porte-pignons [A] sur le motoréducteur.
-
Insérer les pignons [B] comme indiqué sur la figure.
-
[3] Faire passer manuellement la chaîne entre les pignons.
-
Fixer la plaque de couverture [C].
E
-
Placer manuellement le vantail en position d'ouverture et fixer les pattes [D] sur le vantail,
comme indiqué sur la figure.
-
Relier la chaîne [E], montée précédemment sur le motoréducteur, au tendeur [F] et la fixer sur
la patte [D].
-
Fixer la patte [D] sur le côté opposé du portail. Relier la chaîne [E] au tendeur [H] et la fixer
1
12
min 50
F
D
G
65
B
A
E
F
2
B
C
G
D
