Alarme de réservoir plein pour fosse septique Lokaset 20
Instructions d'installation et d'utilisation
3
FONCTIONNEMENT
4
INSTALLATION ET CONNEXIONS ÉLECTRIQUES
4.1
Installation de l'unité centrale du Lokaset 20

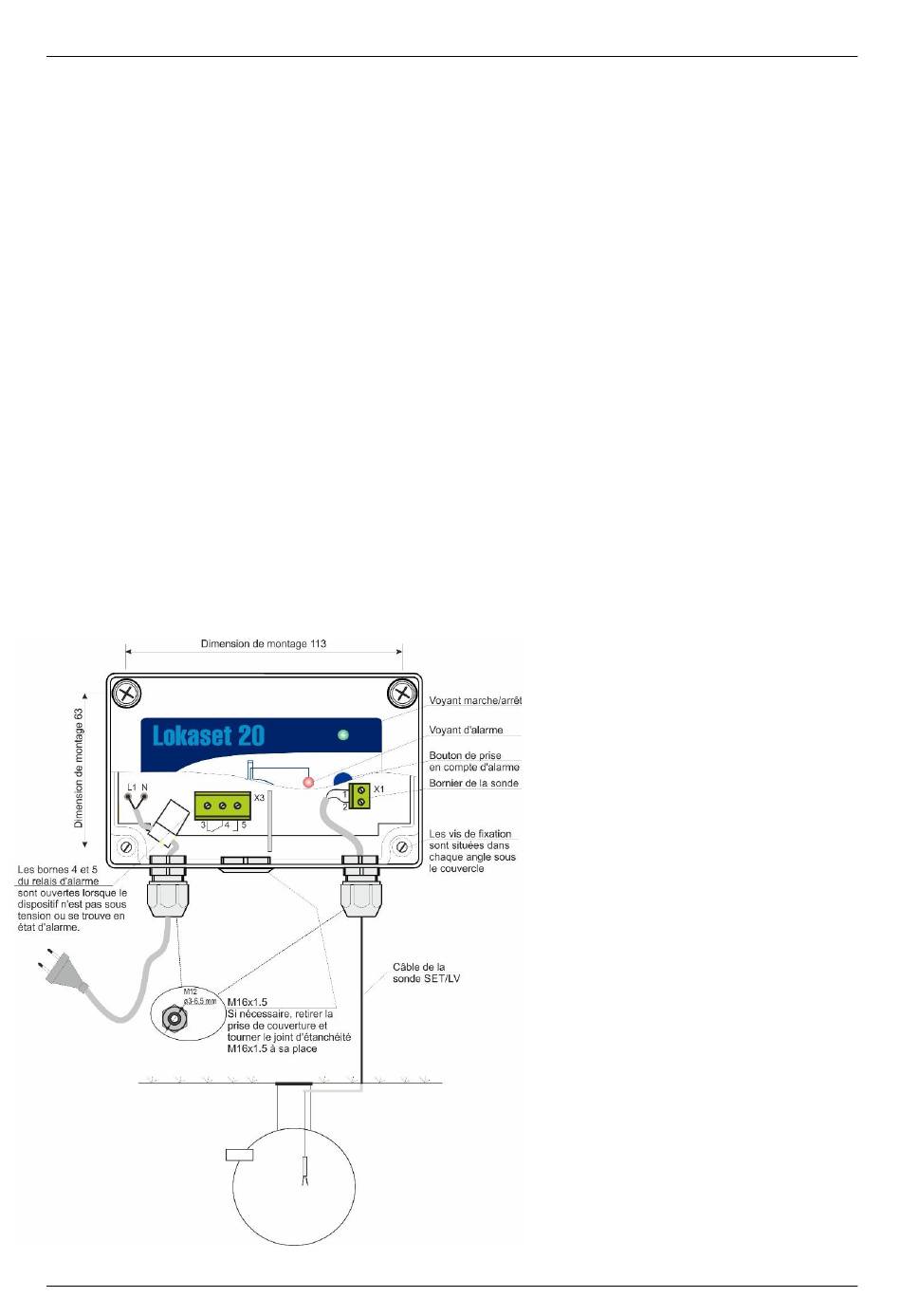

Figure 1.
Copyright © 2021 Labkotec Oy
allumé.
REMARQUE ! LE DISPOSITIF NE DOIT PAS ÊTRE UTILISÉ
POUR
DES
INSTALLATIONS
DANGEREUX.
La sonde SET/LV ou SET/L ne doit pas être installée dans un
secteur dangereux.
Il est déconseillé d'installer la sonde SET/LV ou SET/L dans un
endroit où les vapeurs, les gaz ou les liquides peuvent avoir un
effet corrosif sur les matériaux de la sonde, par ex. les
hydrocarbures aromatiques chlorés (PVC), les bases ou les
acides puissants.
Le Lokaset 20 est conçu pour être employé comme alarme de
réservoir plein en particulier pour les fosses septiques, mais
aussi pour les réservoirs d'eau, bassins, puits...
AVERTISSEMENT ! Assurez-vous que la prise du dispositif
est débranchée quand le couvercle du boîtier est ouvert.
4/7
DANS
Le Lokaset 20 est installé dans un
endroit intérieur sec. L'emplacement de
pose doit permettre à l'usager de
visualiser l'alarme lorsque le réservoir
est plein afin de réaliser la vidange au
bon moment.
Le dispositif est fixé sur le mur avec des
vis.
Les conducteurs de câble de la sonde
sont connectés aux bornes 1 et 2 sur le
bornier X1 (voir Fig. 1), l'ordre de
raccordement est indifférent.
Si le relais est mis en service, la prise
de couverture sur le fond du boîtier est
retirée et le joint d'étanchéité de M16x
1.5 est mis à sa place. Les données de
contact libres de potentiel au sujet de
l'alarme de réservoir plein sont reçues
du bornier X3 au système central
d'alarme
ou
bâtiment. Le relais est équipé de
contacts de commutation. En cas
d'alarme ou de panne de secteur, le
relais est mis hors tension, les bornes 4
et 5 étant ouvertes et les bornes 3 et 4
fermées.
Le dispositif est branché au secteur de
230 V
en
d'alimentation à la prise secteur.
Nous nous réservons le droit d'apporter des modifications
D18082_F-2
DES
SECTEURS
de
commande
connectant
son
câble
du
