Hypertherm powermax190c Guide De Dépannage page 16

RISQUE DE DÉCHARGE ÉLECTRIQUE : Toujours couper l'alimentation et
débrancher le cordon ou placer le sectionneur sur OFF avant d'entretenir ou de
réparer l'appareil ou de remplacer les pièces consommables.

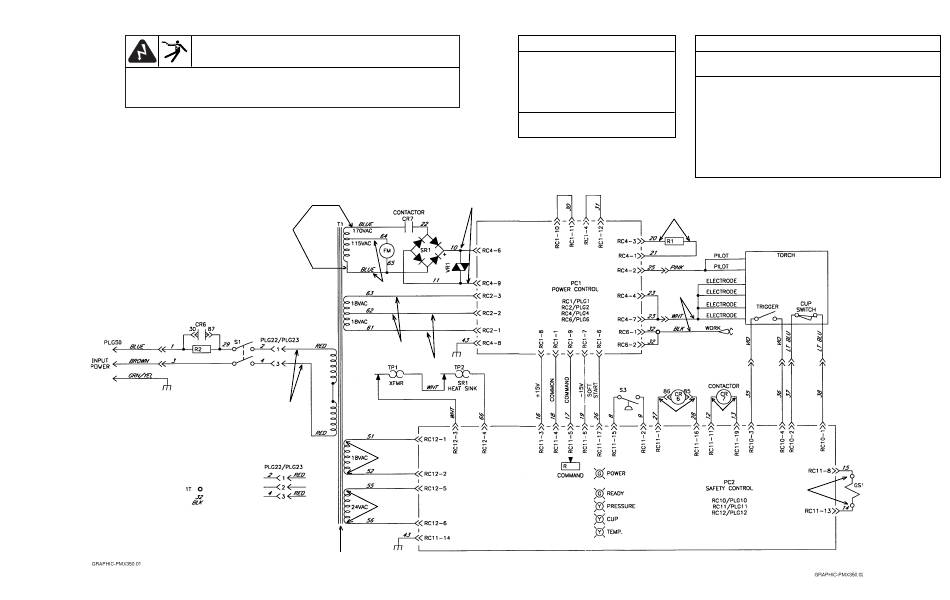

Schéma de câblage, 200 V de la Powermax350
AVERTISSEMENT
V4
V1
V6
V5
V2
V7
V8
R1
Valeurs de résistance
a) Tolérance ± 10 % sauf indication
contraire
b) Mettre l'interrupteur d'alimentation
sur OFF (O) et débrancher la fiche
d'alimentation de la prise avant de
vérifier la résistance
R1 Toutes les valeurs de T1 sont
inférieures à 1 ohm
V9
Requires 40
PSI (2.8 bar)
to close S3
Mesures de tension
a) Tolérance ± 10 % sauf indication contraire
b) Référence – au circuit commun, fil 43 sauf indication contraire
V1 115 V c.a.
V2 200 V c.a.
V4 170 V c.a.
V5, V6, V7 18 V c.a.
V8 24 V c.a.
V9 265 V c.c. (tension à vide)
V10 22,5 V c.c. pendant l'arc pilote
V11 12 V c.c.
V12, V13 24 V c.c.
V14 265 V c.c. (tension à vide)
V10
V14
Power-Up
Delay Relay
V12
V11
V13
page 5
