HPD
DOUBLE TRANSMETTEUR DE
PRESSION DIFFÉRENTIELLE

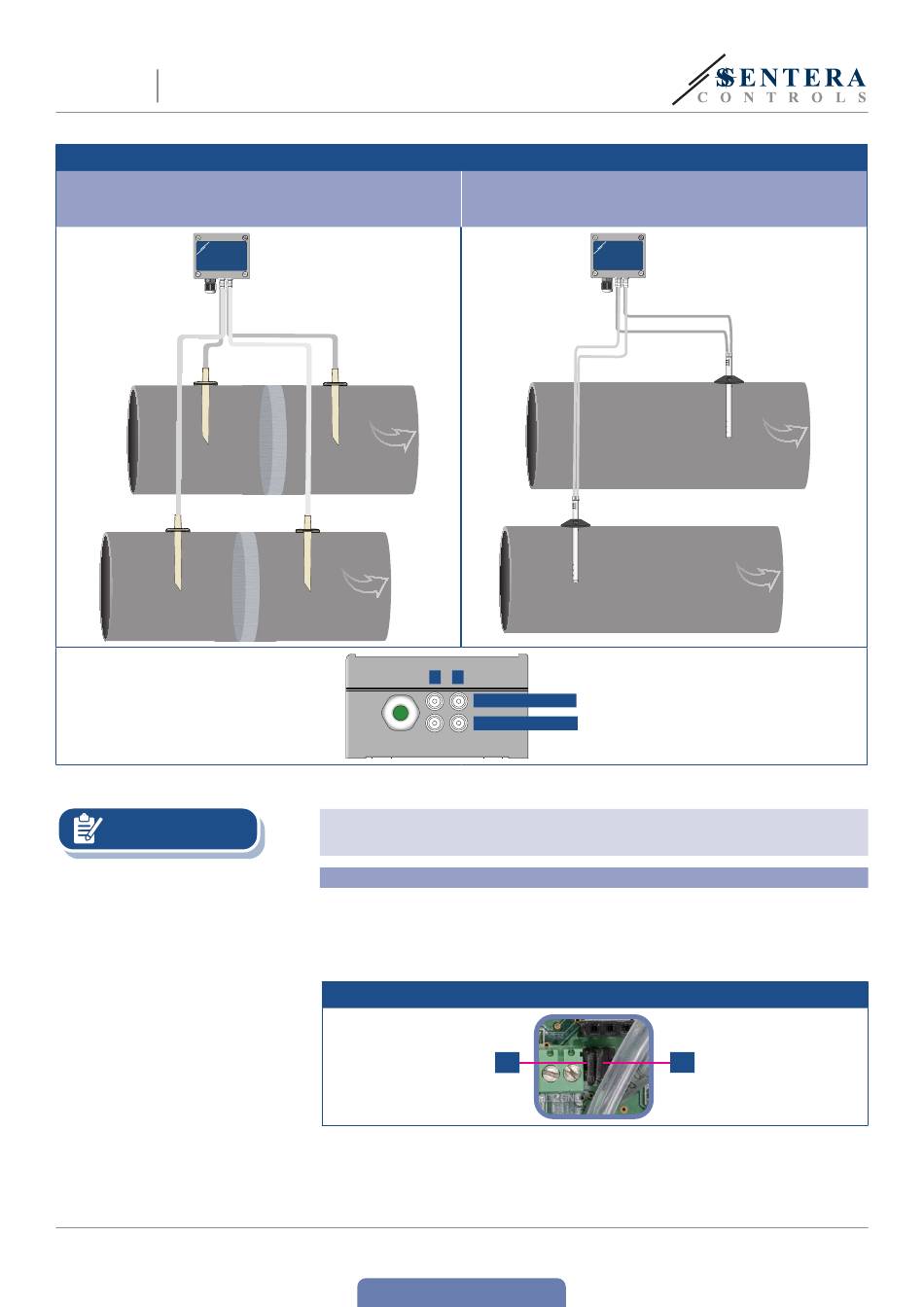

Fig. 4 Raccordement avec accessoires
Exemple d'application 1: Mesure de la pression différentielle
\[Pa] ou du débit d'air \[m³/h] à l'aide du PSET-PVC
+ _
NOTE
MIW-HPD-X-FR-000 - 13 / 04 / 2020
HPD
7.
Raccordez les buses avec le tubes.
8.
Mettez sous tension.
Pour les procédures d'étalonnage du capteur et de réinitialisation des registres
Modbus, reportez-vous à la section «Mode d'emploi».
Sélection de la tension PWM:
■
Lorsque les résistances de traction internes (JP1 pour le module de capteur 1 et JP2
pour le module de capteur 2) sont connectées, la source de tension est réglée via le
registre de stockage Modbus 54 pour le module de capteur 1 et dans le registre de
stockage 74 pour le module de capteur 2, c'est-à-dire 3,3 VCC ou 12 VCC. Voir Fig.
5 Cavalier de résistance de traction 1.
Fig. 5 Cavalier de résistance de traction connecté
■
Lorsque JP1 et JP2 sont enlevés, la sortie est collecteur ouvert. Voir Fig. 6 Exemple
de connexion PWM (collecteur ouvert).
■
Seulement quand JP1 et JP2 sont enlevés et les sorties analogiques (AO1 et
AO2) sont définis comme sorties PWM (via les registre de stockage 54 et 74 - voir
"Modbus maps" ci-dessous), des résistances de traction externes sont utilisées.
Retour à la table des matières
Exemple d'application 2: Mesure du volume d'air fourni
\[m³/h] ou de la vitesse du flux d'air \[m/s] à l'aide du
PSET-PT
+
-
Module de capteur 1
Module de capteur 2
JP2
www.sentera.eu
HPD
+ _
JP1
8 - 11
