Kit d'expansion sanitaire
Perfisol hybrid duo
Référence 073 982
7
8
3
Notice de référence
destinée au professionnel
et à l'utilisateur
à conserver par l'utilisateur
pour consultation ultérieure
www.atlantic.fr

Publicité

Table des Matières
loading

Sommaire des Matières pour Atlantic Perfisol hybrid duo

  • Page 1 Document n° 1393-3 ~14/11/2011 Kit d’expansion sanitaire Perfisol hybrid duo Référence 073 982 Notice de référence destinée au professionnel et à l'utilisateur à conserver par l’utilisateur pour consultation ultérieure www.atlantic.fr...
  • Page 2: Table Des Matières

    Kit d'expansion sanitaire - ref. 073 982 Nous vous félicitons de votre choix. Certifiée ISO 9001, la Société Industrielle de Chauffage, groupe Atlantic, garantit la qualité de ses appareils et s’engage à satisfaire les besoins de ses clients. Fort de son savoir-faire et de son expérience, la Société Industrielle de Chauffage utilise les technologies les plus avancées dans la conception...
  • Page 3: Présentation Du Matériel

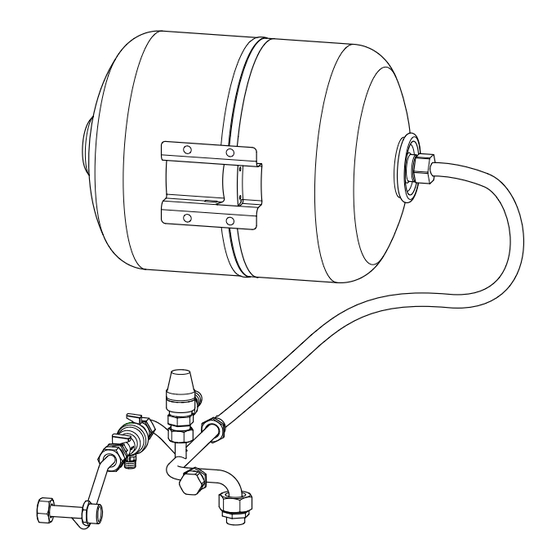

    Le kit d’expansion sanitaire comprend des organes de Le kit d'expansion sanitaire s’intègre dans la chaudière : sécurité et de confort : - Perfisol hybrid duo 4124 VI R. - Disconnecteur (remplissage, protection contre les phénomènes de retour d’eau). - Vase d’expansion sanitaire (protection de la soupape de sécurité, économie d’eau).
  • Page 4 Kit d'expansion sanitaire - ref. 073 982 Figure 3 - Démontage soupape de sûreté Figure 4 - Montage disconnecteur Figure 4 : Figure 3 : - Mettre en place le passe-fils (F). - Démonter le tuyau d’évacuation et la soupape de sûreté...
  • Page 5 Kit d'expansion sanitaire - ref. 073 982 Figure 5 - Raccordement vase d’expansion chauffage Entrée EFS (eau froide sanitaire) - Ø 20x27 M. Sortie ECS mélangée (eau chaude sanitaire) Ø 20x27 M. Réducteur de pression en aval du compteur (non fourni). Flexible vase d’expansion sanitaire. Passe-fil. Agrafe de gaine. Évacuation disconnecteur. Évacuation soupape de sûreté. Raccordements à l’égout avec siphon. Figure 6 - Raccordement vase sanitaire Figure 4, 5 et 6 : - Fixer le tuyau flexible Ø 16 sur l’évacuation de la soupape de sûreté...
  • Page 6: Remplissage De L'installation

    Kit d'expansion sanitaire - ref. 073 982 Remplissage de l’installation Figure 7 : Ouvrir les deux vannes du disconnecteur (rep. 4). Se référer à la notice fournie avec la chaudière. Vanne de mitigeur. Vanne d'arrêt. Disconnecteur. Vannes de disconnecteur ouvertes. Vannes de disconnecteur fermées.
  • Page 7: Pièces Détachées

    Kit d'expansion sanitaire - ref. 073 982 4 Pièces détachées Pour toute commande de pièces détachées, indiquer : le type et le code de l’appareil, la désignation et le code de la pièce. Figure 8 - Pièces détachées N° Code Désignation .
  • Page 8: Conditions De Garantie

    Pour son recyclage, cet appareil doit être pris en charge par un service spécialisé et ne doit être en aucun cas jeté avec les ordures ménagères, avec les encombrants ou dans une décharge. Veuillez contacter votre installateur ou le représentant local pour plus d’informations. * En fonction des règlements nationaux de chaque état membre. Date de la mise en service : www.atlantic.fr Société Industrielle de Chauffage SATC - BP 64 - 59660 MERVILLE - FRANCE Coordonnées de votre installateur chauffagiste ou service après-vente.
