13. Entrées / Sorties du régulateur 'OPTIL'

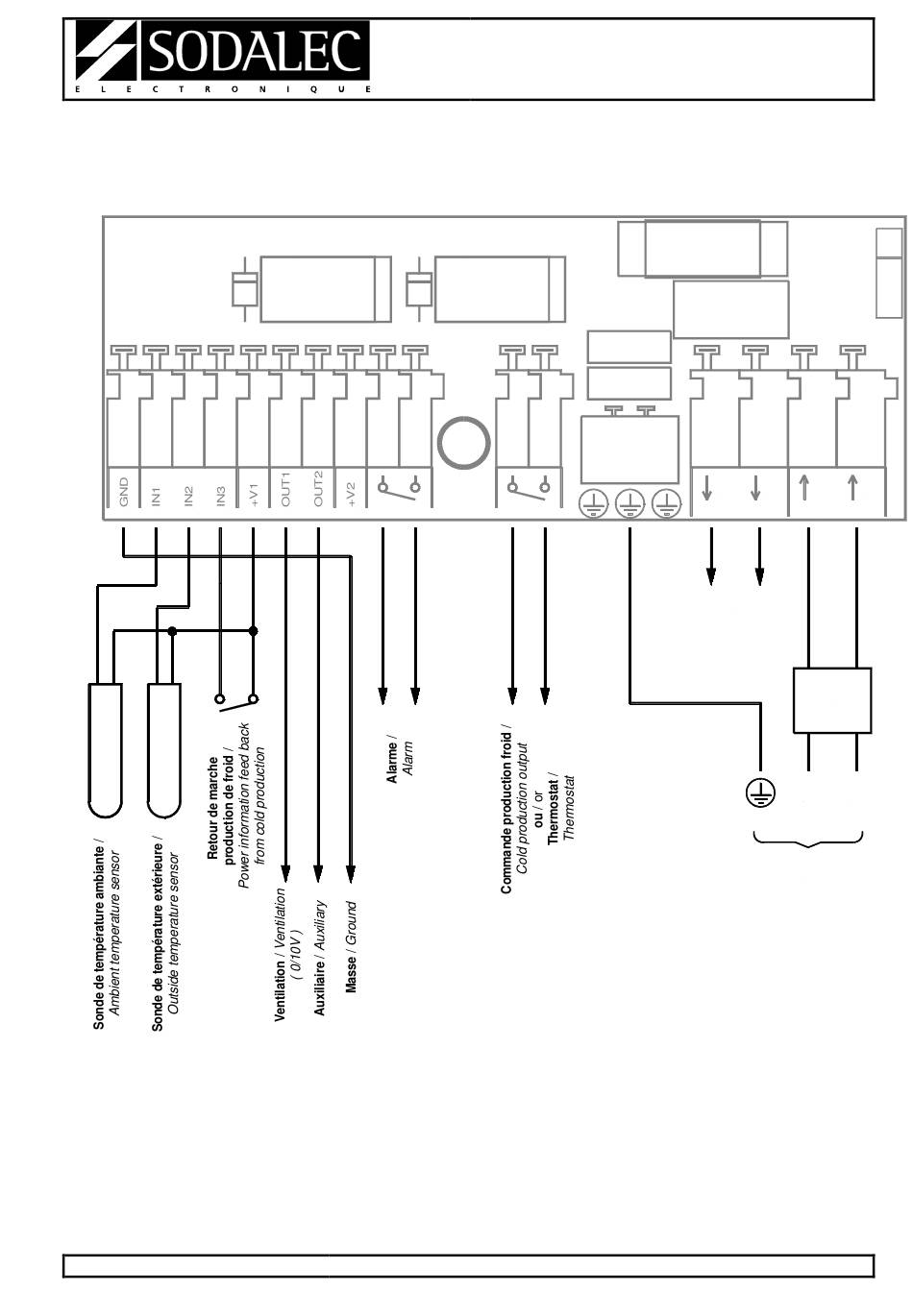

Le régulateur doit être câblé de la manière suivante :
La « Sortie Suiveur » est câblée entre OUT1 et GND, la sortie « Auxiliaire » entre OUT2 et GND. Les
entrées Sondes ambiance et extérieures ainsi que le retour de marche sont câblées entre leurs entrées
respectives et +V1.
L'entrée « Retour de marche production de froid » est câblée sur une entrée analogique mais fonctionne en
mode tout ou rien. C'est l'information qui nous indique si le groupe froid fonctionne correctement.
Ne pas oublier en amont du produit : différentiel – disjoncteur – fusibles
Ne pas oublier en aval du produit le cas échéant : protection thermique ou magnéto-thermique
OPTIL VERSION10C.doc
RL2
RL1
Régulateur OPTIL
Version 1.0C du 08/10/2014
N
L
OUTPUT
Sortie ventilation triac /
Triac ventilation ouput
( 230VAC )
Secteur /
Page 16 sur 20
Notice
N
L
INPUT
Protection /
Protection
N
L
Line
